Allegro系统虽然提供了基本的元件对齐功能，但其适用范围较为有限。相比之下，Fanyskill 的“对齐”命令在操作体验和功能性上更具优势：其界面设计更加直观易用，并支持多种元素的对齐操作，包括元件、过孔以及字符的快速对齐。尤其是对字符的对齐，在调整丝印位号阶段，可批量将位号快速对齐显著提升设计效率。

1、在菜单栏中点击“FanySkill-布局-对齐”选项，如图1所示，或直接输入快捷命令“FYAL”快速调用该对齐功能。

图1 打开对齐命令

2、在“Options”面板中，用户可选择“Horizontal”(水平)或“Vertical”(垂直)对齐方式；如图2所示。水平对齐提供三种模式：“Top”(顶边对齐)、“Center”(水平居中)和“Bottom”(底边对齐)，垂直对齐也同样提供相等的选项；“Distrib”选项可填入数值，器件将按照此数值的距离沿水平方向排列。

图2 “Options”面板

3、例如用来元件水平对齐，首先在“Find”只勾选“Symbols”选项选择器件，如图所示。然后框选需要对齐的器件，在“Distrib”选项填写数值，点击“Distrib”按钮器件便按照指的是距离水平分布，如图所示。

图3 “Find”面板

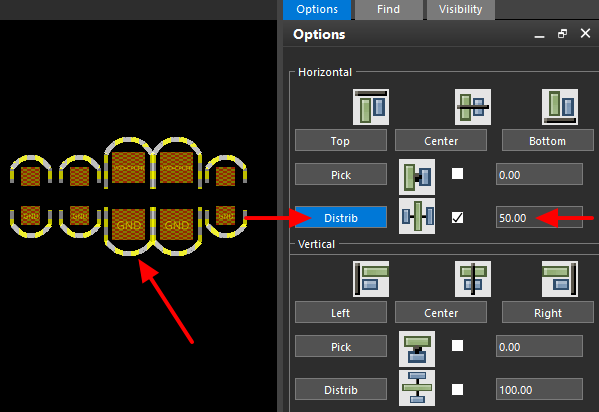

图4 等间距水平分布
