凡亿专栏 | 布线功能-改变过孔网络介绍与演示
布线功能-改变过孔网络介绍与演示

在PCB设计时,有时候需要改变过孔网络,例如在一个位置不同层有不同网络的铜皮,这时候在这个区域拷贝过孔,过孔就有可能不会成为需要的网络,就可以用到Fanyskill的改变过孔网络功能,快速的将过孔改为需要的网络,

1、在菜单栏中点击“FanySkill-布线-改变过孔网络”选项,如图1所示,或直接输入快捷命令“ch_via_net”快速调用改变过孔网络功能。


图1 打开“改变过孔网路”功能

2、查看“Command”栏显示“Change Via Nets Version”,表示命令已正常启用,如图2所示。点击鼠标右键点击“Cancel”选项取消命令,如图3所示。


图2 查看“Command”栏


图3 取消命令

3、打开改变过孔网络功能后,框选需要更改网络的过孔,如图4所示,点击需要的网络的过孔或铜皮等元素,即可将过孔网络更改完成,如图5所示。

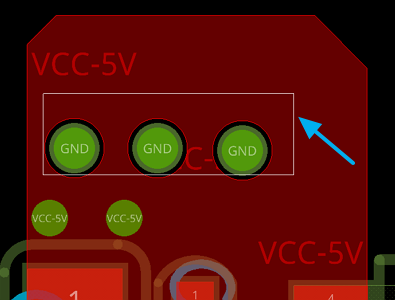

图4 框选过孔

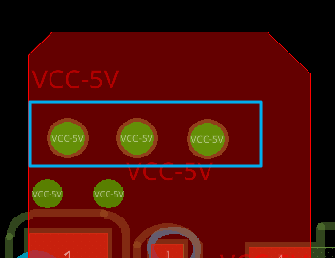

图5 改变过孔网络完成

4、还可以单击鼠标右键选择“Temp Group”选项,进行连续选择,可连续点击多个元素进行选中,如图6所示,再次点击鼠标右键选择“Complete”选项,结束连续选择,如图7所示,点击需要的网络元素即可完成更改,如图8所示。


图6 打开连续选择操作

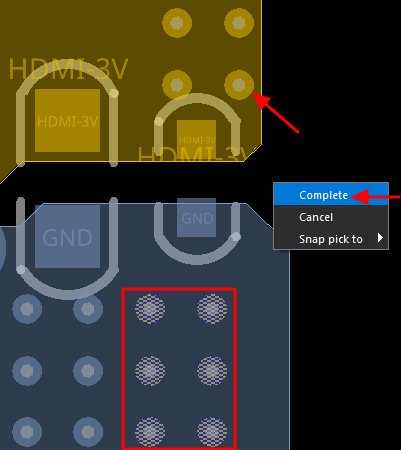

图7 连续选择过孔更改网络

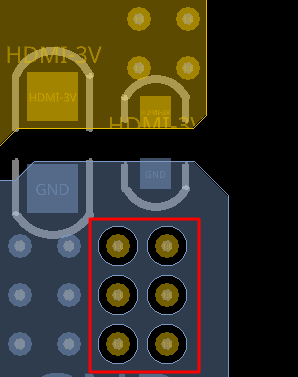

图8 改变过孔网络完成


凡亿Allegro Skil视频教程观看:https://www.fanyedu.com/course/21863.html
