引言
光通信技术彻底改变了数据传输方式，为当今数字世界提供了高速连接能力。随着AI系统和数据中心对带宽需求不断增加，光通信背后的技术持续发展。该领域最显着的发展之一是连续波(CW)激光器与硅基光电子模块组合的日益重要性。这种组合有望成为先进网络应用中短距离传输的主导解决方案[1]。
1
理解光传输与电传输的区别
光通信相比传统电信号传输的根本优势在于信号在传输距离上的完整性。电信号在高频条件下遭受严重衰减，使其在高数据速率下不适用于较长距离传输。
当检查频率上的信道响应特性时，光信道在整个频谱范围内保持约-10dB的稳定响应。相比之下，电信道随着频率增加显示明显的性能下降，且传输距离越长或存在连接器时，性能下降越陡峭。
光信道的这种稳定性在高频应用中尤为宝贵。随着数据传输速度增加，光互连的优势变得更加突出，特别是在需要传输超过几米的环境中。
图1：电信号和光信号在不同频率下的信道响应对比。
2
光通信用半导体材料特性
半导体材料的选择对光通信至关重要。根据能带结构，半导体材料主要分为两类：
直接带隙材料(如III-V族化合物，例如GaAs和InP)允许电子从导带过渡到价带而无需动量变化，直接以光子形式释放能量。这一特性使这些材料成为高效光发射体，适合激光器和LED。
间接带隙材料(如硅和硅锗)在电子转换过程中需要动量变化，这通常导致能量以热而非光的形式释放。这一特性使它们不适合发光但适合其他电子应用。
图2：直接带隙(GaAs)和间接带隙(Si)半导体材料之间的差异。
光的波长在光通信中也是一个重要考虑因素。不同波长在光纤中经历不同程度的衰减：
850 nm：损耗较高但使用成熟的GaAs VCSEL技术，使其在多模光纤的短距离应用中具有成本效益
1310 nm (O-波段)：低色散和中等损耗，通常与单模光纤一起使用
1550 nm (C-波段)：最低损耗，适合单模光纤的长距离传输
图3：光纤中不同波长的衰减特性。
3
光通信中的激光器技术
激光器构成了光通信系统的骨干。LASER是"光放大受激辐射"(Light Amplification by Stimulated Emission of Radiation)的缩写。产生激光光需要三个基本组件：
泵浦源(如电子或光子)
可被泵浦源激发的增益介质
形成光学谐振腔的镜面，允许光振荡和放大
图4：激光系统的基本组件。
4
光通信用激光器类型
激光器可以根据发射方向和调制方法进行分类：
1. 基于发射方向：
面发射激光器(如VCSEL)垂直于晶圆表面发射光
边发射激光器从半导体芯片边缘发射光
2. 基于调制方法：
直接调制：直接调制激光电流，较简单但带宽有限
间接调制：激光器持续工作而单独的调制器改变光强度，允许更高带宽
图5：基于发射类型和调制方法的激光器综合分类。
5
VCSEL - 传统短距离解决方案
垂直腔表面发射激光器(VCSEL)因其低成本和易于制造而传统上主导短距离光通信。VCSEL通常使用GaAs基板并在约850 nm或940 nm波长发射光，适用于300米以下的多模光纤。
然而，当数据速率增加时，VCSEL面临局限。随着系统迈向要求每通道200G的1.6T传输速度，VCSEL由于其直接调制方法和固有带宽限制而难以维持信号完整性。
图6：VCSEL结构的横截面图。
6
EML - 中长距离解决方案
电吸收调制激光器(EML)将边发射激光器与电吸收调制器结合在紧凑的集成封装中。EML在1310 nm或1550 nm波长范围内工作，为中长距离传输提供优越性能。
EML的主要优势在于能够分离激光和调制功能，与直接调制激光器相比，实现更高带宽和减少信号失真。调制器通过基于应用电压改变其吸收系数工作。
图7：描述了EML结构，包含分开的DFB激光器和EAM(电吸收调制器)部分。
7
CW激光器与硅基光电子的崛起
连续波(CW)激光器代表了光通信方法的重大转变。与直接调制激光器不同，CW激光器发射恒定、稳定的光输出，然后可以通过外部调制。
CW激光器可以概念化为没有集成调制器的EML，使用相同的DFB(分布反馈)激光器结构产生稳定的单频输出。这种光然后耦合到硅基光电子芯片中，由马赫-曾德调制器处理信号调制。

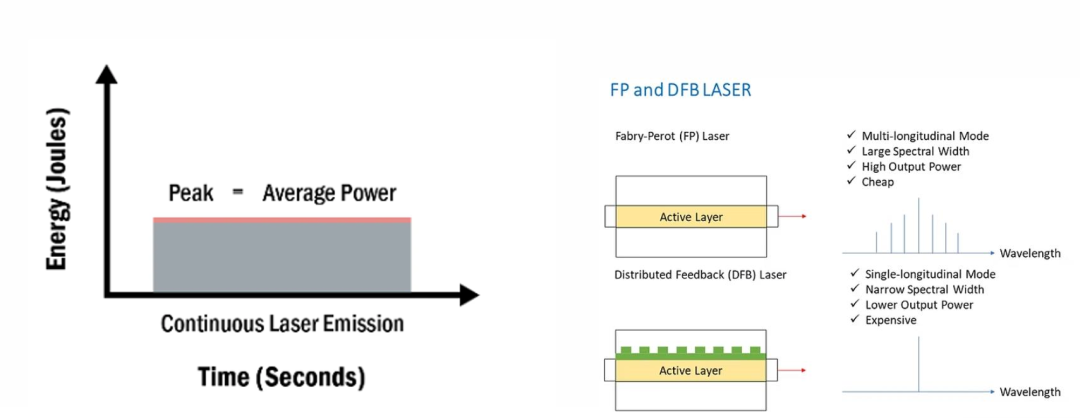

图8：显示了CW激光器相比脉冲激光器的连续、稳定输出。
图9：展示了CW激光光如何耦合到硅基光电子芯片并使用马赫-曾德调制器进行调制。
这种方法的优势包括：
简化激光器设计，仅专注于稳定光生成
能够利用成熟的CMOS制造工艺生产调制器组件
通过优化调制器设计实现更高带宽潜力
相比集成EML解决方案消耗更低功率
CW激光器与硅基光电子的组合在数据速率增加时尤其有利。从800 Gbps模块开始并在1.6 Tbps设计中占据主导地位，这种方法解决了传统VCSEL技术的物理限制。
8
CW激光器的制造挑战
尽管相对于EML而言看似简单，用于光通信的CW激光器面临显着的制造挑战：
1. 外延生长工艺
DFB型CW激光器的制造工艺涉及多个外延生长步骤：
在n-InP基板上首次外延生长形成有源区结构
电子束光刻写入精确光栅图案(生产瓶颈)
第二次外延生长完成P层结构
顶部InP层额外外延生长
图10：DFB激光器逐步外延生长工艺。
2. 波导结构设计
CW激光器可以使用不同波导结构，各有特定优势：
脊型波导(RWG)：制造较简单但光限制效率较低
埋入异质结构(BH)：提供更好的光限制和更高输出功率但需要更复杂的制造步骤
图11：比较了脊型波导(RWG)和埋入异质结构(BH)设计的横截面结构。
3. 后处理和测试
对于如CW激光器等边发射激光器，外延生长后需要额外处理步骤：
划片和解理以将晶圆分离成条
在端面上应用防反射(AR)和高反射(HR)涂层
最终分离成单个激光器芯片
图12：详细说明了边发射激光器的后处理步骤。
4. 可靠性测试和认证
可靠性测试对CW激光器制造商提出了另一个重大挑战。对于用于数据中心应用的新型激光器设计，认证过程尤为严格。
CW激光器经历广泛的老化测试，以消除早期故障并建立长期可靠性。这包括：
在升高温度下进行寿命测试以加速老化机制
持续监测光输出、阈值电流和其他参数
统计分析以预测正常操作条件下的寿命
图13：显示了故障率随时间的经典"浴盆曲线"。
所需测试时间随激光器功率等级增加。例如：
50mW CW激光器通常需要2,000小时测试
70mW CW激光器可能需要3,000-5,000小时测试
每台MOCVD机器的每批产品都必须对每个客户和应用进行单独认证，这在扩大生产规模时形成了显着瓶颈。
9
行业展望和未来趋势
光通信行业正经历快速增长，预计硅基光电子模块到2029年将以35.2%的复合年增长率增长，市场规模达到57.1亿美元。
几个市场趋势正在塑造行业发展：
从400G向800G再到1.6T传输速度转变
短距离应用从基于VCSEL的解决方案向CW激光器与硅基光电子迁移
中长距离应用继续使用EML
光电共封装(CPO)的未来发展预计在2027年后获得发展势头
图14：光模块速度的市场预测。
10
结论
光通信行业正处于拐点，CW激光器配合硅基光电子正成为下一代高速数据传输的首选解决方案。随着数据速率增长超过传统VCSEL技术支持能力，这种方法提供了优越性能。
制造这些先进组件在外延生长、处理和可靠性测试方面面临显着挑战。尽管存在这些进入壁垒，AI和数据中心应用的非凡增长正为这些技术创造强劲需求。
能够掌握复杂制造工艺并满足主要云服务提供商严格可靠性要求的公司，有望在这一快速增长的光通信行业领域获得重要的市场份额。
