FanySkill的"设计内容换层"功能可一键实现层间元素互换或批量迁移，特别适合内层布线调整和走线层批量转移，大幅提升PCB设计效率。

1、在菜单栏中点击“Fany Skill-辅助功能-电源网络刷色”选项，如图1所示，快捷调用指令“zswaplayer”，可直接在“Command”栏输入，或将此指令设置快捷键。

图1 打开“设计内容换层”功能

2、弹出“设计内容换层工具”对话框：

1) “Items”区域选择需要换层的元素，有导线/线条、铺铜、约束区域等元素，勾选表示将该元素添加到交换。

2) 中间“选择交换层”区域，点击三角形图案分别选中两个需要交换的层图。

3) 下方“执行”区域“忽略固定属性”选项是忽略PCB中元素的锁定属性，“仅复制”选项是将元素拷贝到另一个层，不会把两个层交换，下方选择交换整版还是部分区域，如图2所示。

图2 “Layer Swap”对话框

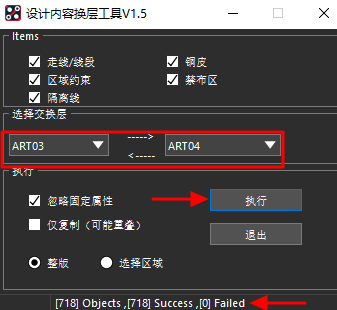

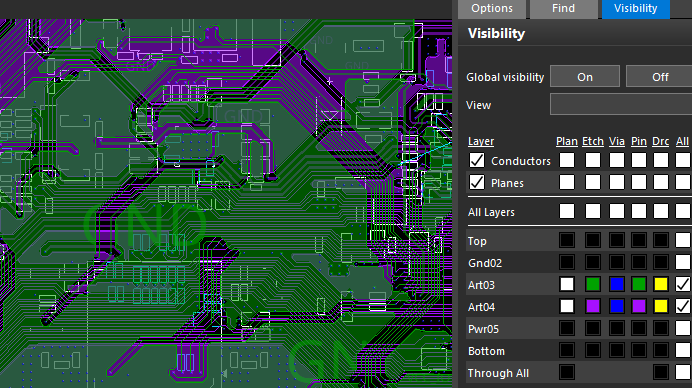

3、例如此PCB需要将内层布线层调换：打开“Layer Swap”对话框，在“Select Layers To Swap”区域选中两个层，勾上“Ignore Fixed”选项，如图3所示；点击“执行”按钮便交换完成，可以查看底部显示交换完成的元素数量；如图4所示。

图3选择需要交换的层

图4 交换完成
