今日解锁第一个神技 → 用Multisim的Component Wizard把SPICE模型变仿真元件

适用人群：即将开始EDA仿真实验课的你
使用场景：当实验需用特定芯片（如国产的晶体三极管、新出现的运放），但Multisim自带库没有时
核心工具：Component Wizard（元件向导）   SPICE模型文件
耗时：5分钟掌握，从此建模不求人！

准备工作

建模

👉 SPICE模型文件：从制造商官网或其他可靠来源下载的.cir或是.lib文件。

以国产晶体三极管S9013为例，下载得到如下的.cir文件：

👉 元件数据手册：了解元件的引脚和参数。

👉 Multisim软件：确保你已经安装了NI Multisim 14.0及以上版本。

超详细的建模步骤

建模

Step 0：启动元件向导

操作：顶部菜单栏 → Tools → Component Wizard

🔓 作用：打开建模流水线，全程引导操作

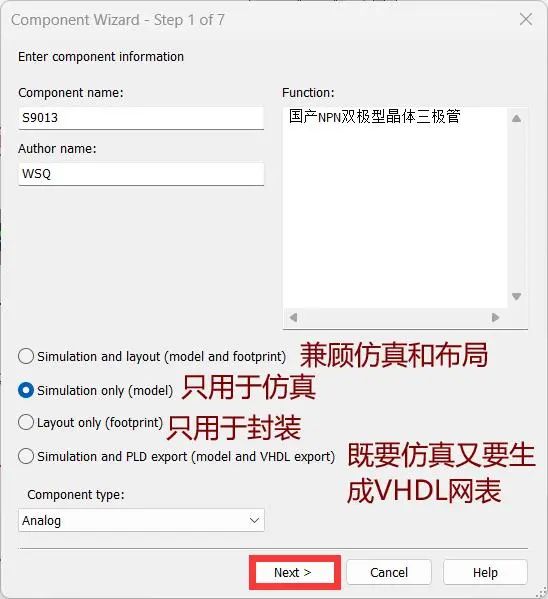

Step 1：定义基础信息

操作：必须填写的是器件名称（Component name），并在四个单选框中选择其中之一，一般我们选择第二个

 作用：建立元件身份标识，便于后续查找

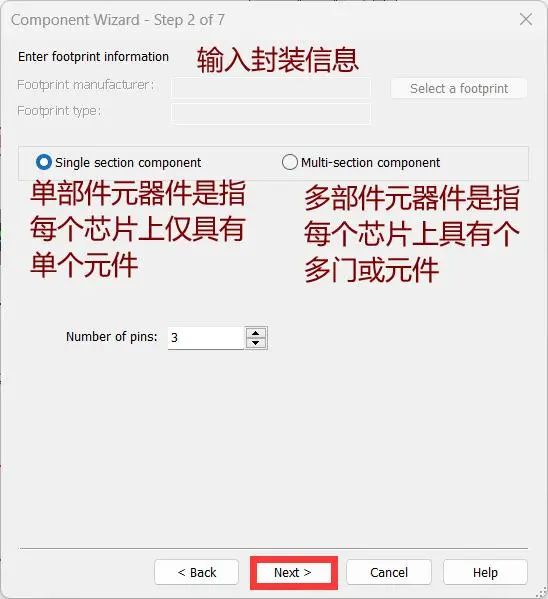

Step 2：输入封装信息

操作： 必须填写的是管脚的数量（根据自己构建的器件确定管脚数量）

 作用：匹配芯片引脚布局，确保提供管脚数量与实际一致

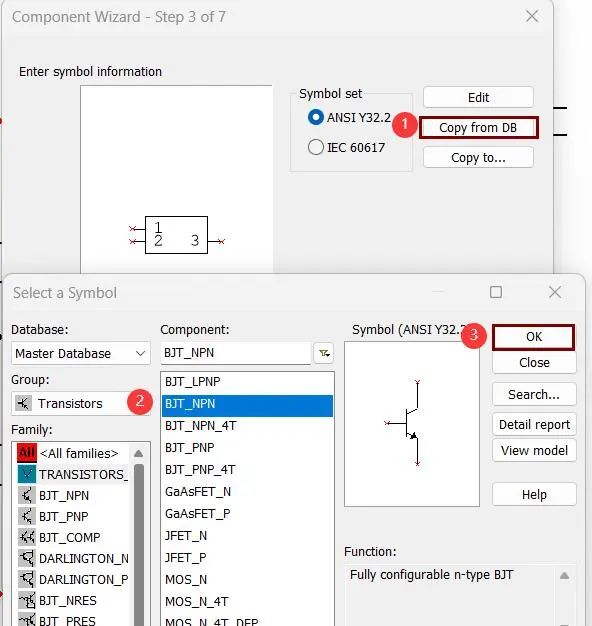

Step 3：导入符号信息

操作： 编辑或选择合适的符号，一般通过套用已有的器件符号作为新器件的符号，也可以自己编辑。

下图就是套用已有库中的NPN符号，用于新建的SS9013管

 作用：给新元器件配上一个合适的外观

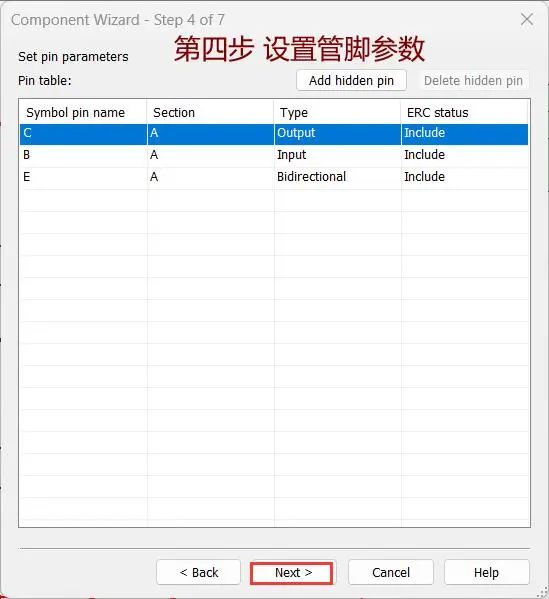

Step 4：设置管脚参数

操作： 对各个管脚参数进行选择，如果不清楚具体类型可以使用默认值

Step 5：导入SPICE模型（核心步骤）

 操作：点击Load from file，选择下载的SPICE模型文件：.cir文件或.lib

Step 6：验证引脚映射

操作：对照数据手册检查自动生成的引脚功能，将符号引脚映射到模型引脚

作用：防止引脚接错导致仿真报错！

Step 7：保存至自定义库

操作：选择一个合适的路径保存元件，一般选择保存位置 → User  Database 库中

作用：永久存储模型，后续实验直接调用

以上七步，就建好一个新器件模型啦\(0^◇^0)/

应用到电路中

建模

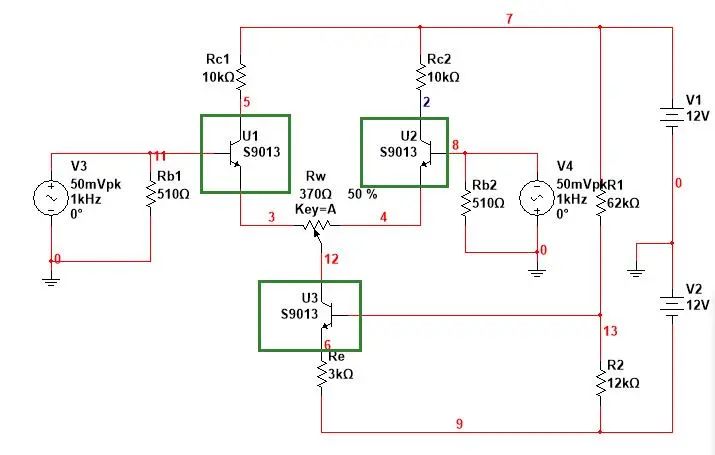

轻轻松松用在差分放大电路中，

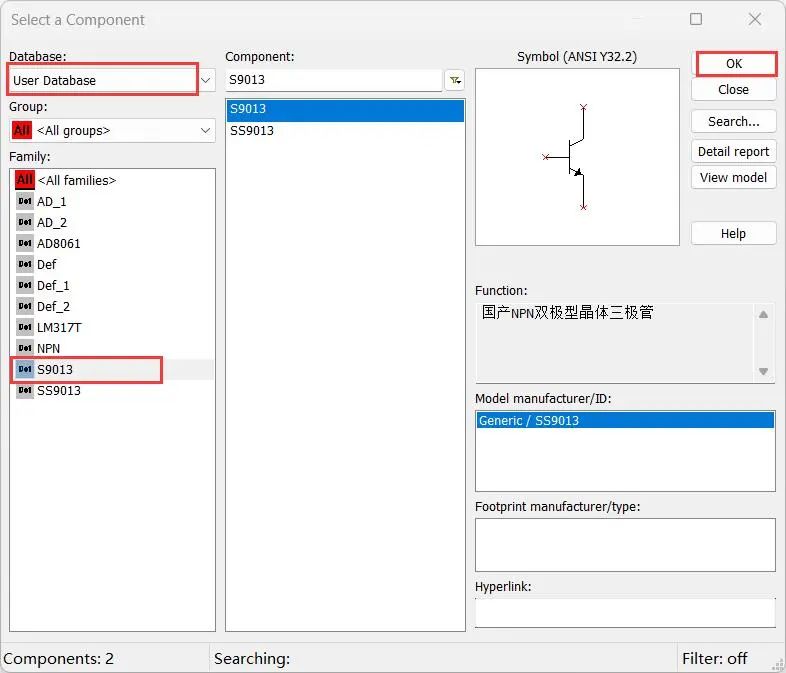

⚠️⚠️注意选择器件时记得在User Database找哦~~

🎉 今天分享到这，祝要做实验的同学实验顺利，已经放假回家的同学假期快乐，还有那些在进行电赛的同学——加油冲奖！冲奖！冲！ 💪💪💪
