电路等效变换的精髓在于：对外特性不变，对内灵活简化，掌握这四种方法，可轻松破解复杂电路。

1、电源等效变换

核心：电压源与电流源的相互转换

规则：实际电压源（串联电阻）⇌ 实际电流源（并联电阻）

关键：转换前后电阻值不变，电源输出特性一致

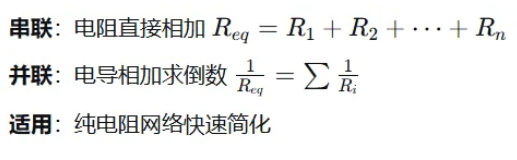

2、串并联简化法

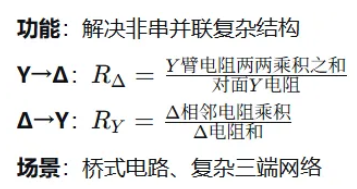

3、Y-Δ变换

4、戴维南-诺顿等效

戴维南：任何线性有源二端网络 → 电压源串联电阻

诺顿：任何线性有源二端网络 → 电流源并联电阻

步骤：

求开路电压/短路电流

求等效电阻（独立源置零）

价值：分析负载变化、电路模块化
