当电子设备供电电压从±15V降至3.3V单电源，传统运放在信号接近电源轨时失真、动态范围受限的痛点愈发突出。轨对轨运放（Rail-to-Rail Op Amp）通过突破电压边界，成为低电压、高精度场景的“信号处理利器”。

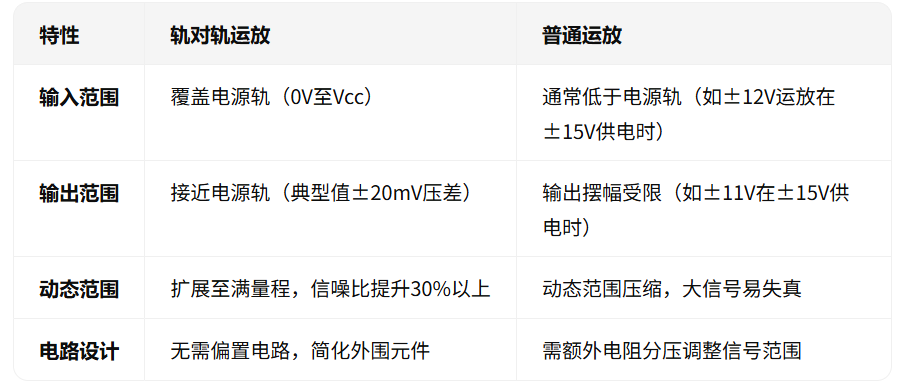

1、核心特性对比

2、性能差异

增益稳定性

轨对轨运放：全电源范围内增益波动<0.1%，适合精密测量。

普通运放：接近电源轨时增益下降5%-10%，需预留余量。

失真控制

轨对轨运放：输出级采用推挽结构，大信号总谐波失真（THD）<0.01%。

普通运放：输出接近电源轨时THD骤增至0.1%-0.5%，音频应用易察觉失真。

速度与带宽

轨对轨运放：压摆率（SR）通常>10V/μs，适合高速ADC驱动。

普通运放：SR多在1-5V/μs，高频信号响应滞后。

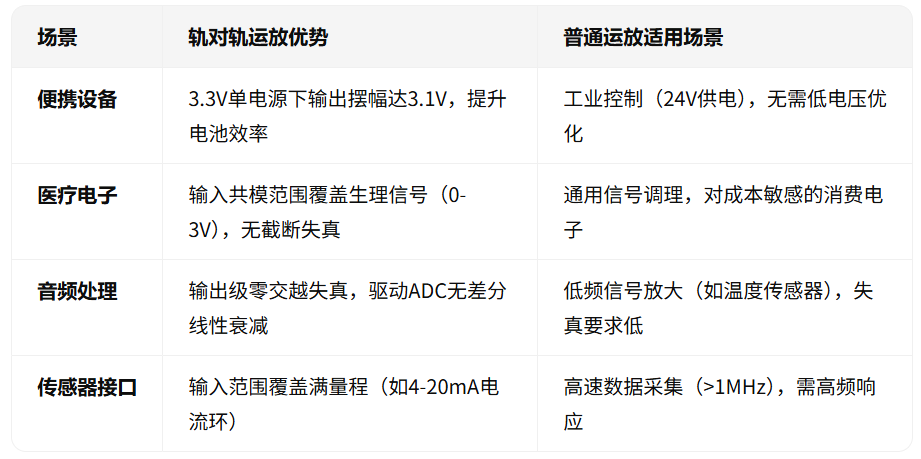

3、应用对比

4、技术本质

轨对轨运放

输入级：采用PMOS/NMOS互补差分对，共模范围扩展至电源轨。

输出级：AB类推挽结构，通过电流镜实现低阻抗输出，压差控制<20mV。

工艺：CMOS低压制造，兼容1.8V-5V单电源。

普通运放

输入级：传统NPN/PNP双极型结构，共模范围受限。

输出级：单端射极跟随器，输出摆幅压缩至电源轨的70%-80%。

工艺：双极型或BiFET工艺，适合±12V以上高压场景。
