在PCB设计流程中，原理图标注信息的准确性直接影响后续生产与调试效率。Cadence Allegro作为主流EDA工具，提供了一套完整的标注修改体系。

一、元件位号修改

1. 单个元件位号调整

操作路径：

Edit → Properties → 勾选Comps对象类型 → 框选目标元件 → 修改RefDes属性值

关键参数：

确保PCB Footprint属性与PCB库封装名完全一致

修改后执行Tools → Update PCB同步至PCB文件

2. 批量位号重命名

操作流程：

启用Renumber工具：Logic → Auto Rename Refdes → Rename

设置规则：

Scope选择All（全局重命名）

Refdes Prefix按器件类型分配（如R/C/U）

Renaming Method采用Grid Based（按布局顺序编号）

生成映射文件：导出.swp文件用于原理图反注

二、属性值修改

1. 基础属性调整

操作入口：

Find面板勾选Parts → 右键点击元件 → Edit Properties

常用字段：

Value（元件值）

Tolerance（容差）

PCB Footprint（封装名）

Room（区域划分）

2. 批量属性修改

方法一：使用Find + Edit Properties组合

设置过滤条件：Part type = Res（以电阻为例）

批量修改Value字段为0805

方法二：Excel辅助修改

导出BOM表：Tools → Bill of Materials

在Excel中修改属性后保存为CSV

通过Allegro的Update功能导入

三、丝印文字修改

1. 单字符修改

操作步骤：

Find面板勾选Text对象类型

点击目标文字激活Text Edit按钮

在编辑框中输入新内容（支持End键快速跳转）

2. 批量文字调整

操作流程：

执行Edit → Change命令

Options面板设置：

Class选择Ref Des

Subclass选择Silkscreen_Top（顶层丝印）

框选设计区域或使用通配符*全选

输入新内容完成同步更新

3. 字体样式变更

参数配置：

Setup → Design Parameter → Text → Setup Text Sizes

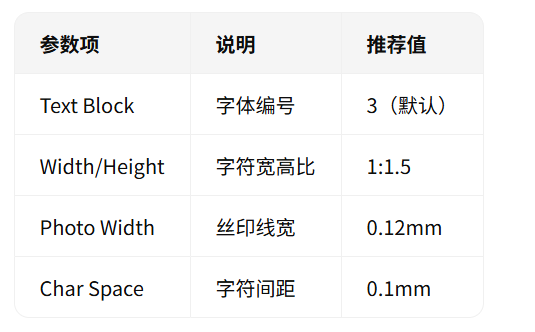

关键设置：

四、高效操作建议

版本控制：修改前备份.dsn文件，建议使用Git管理设计迭代

DRC检查：修改后执行Tools → Quick Reports → DRC Report验证合规性

模板复用：将标准字体配置保存为设计模板，新项目直接调用

脚本自动化：对重复性任务编写Skill脚本（如批量修改0603封装位号字体）

本文凡亿教育原创文章，转载请注明来源！
