说起来上周有个朋友找我吐槽，说他们产品EMC测试没过，老大直接拍脑袋说"加磁环"，结果呢？整改了两周，换了十几种磁环，测试还是fail。最后还是老老实实回去用频谱分析仪定位问题，三天就搞定了。

这种事在硬件圈太常见了。很多人一听到EMC超标，下意识反应就是"加磁环"、"加滤波"、"加屏蔽"。说实话，我当年也是这么干的，后来踩的坑多了才明白——不加分析就盲目整改，纯属浪费时间。

按我的经验，加磁环这事儿吧，就像感冒了不去医院、自己去药店随便买点药吃。运气好可能碰上了，运气不好不仅治不好，还可能搞出别的毛病来。

首先你得搞清楚这个干扰到底是什么类型。传导干扰和辐射干扰的处理方式完全不一样，你拿对付传导干扰的磁环去压辐射干扰，那不是牛头不对马嘴嘛。

其次，就算知道了是传导干扰，你还得分辨是共模干扰还是差模干扰。这俩的滤波思路完全相反，你要是判断错了，加的滤波器件反而可能让问题更严重。

所以啊，做EMC整改之前，先把干扰源定位清楚，这才是正道。

先给大家捋一捋EMC干扰的基本分类，这个搞不清楚，后面说什么都是白搭。

传导干扰：这个是通过电源线、信号线这些导体传播的干扰。频率一般在30MHz以下，主要走导线走。

辐射干扰：这个是通过空间电磁波传播的干扰。频率一般在30MHz以上，当然低频也有辐射，只是没那么明显。

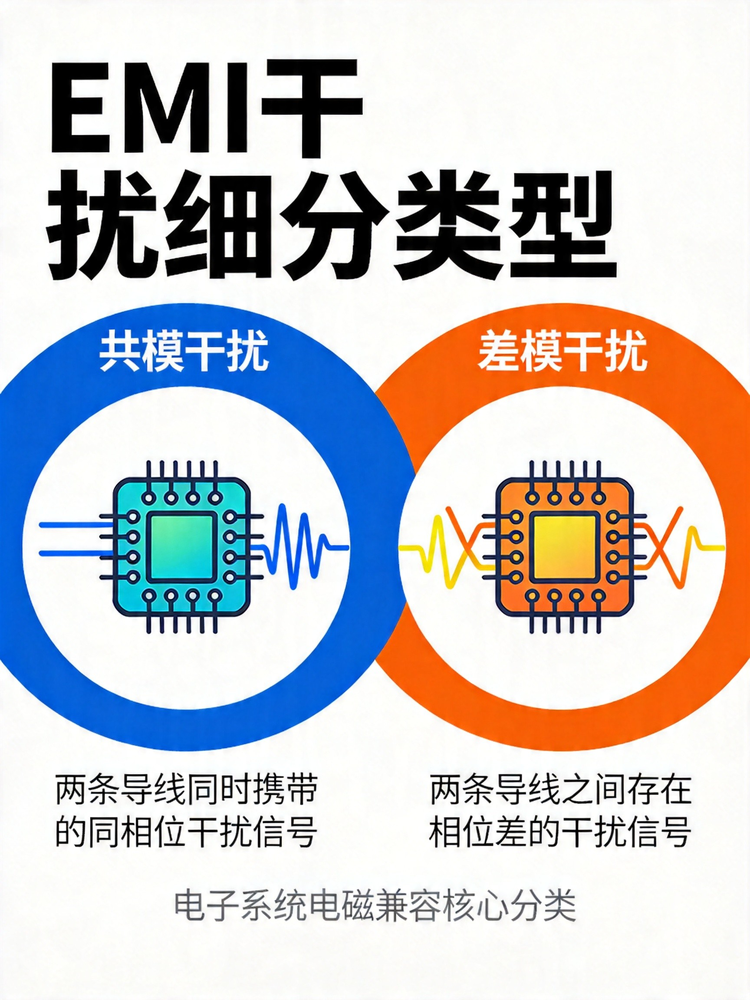

共模干扰：这个是相对于地平面的干扰，电流在信号线与地线之间同向流动。常见于长线缆、接口附近。

差模干扰：这个是信号线之间的干扰，电流在两条信号线之间反向流动。常见于电路内部。

搞明白这些分类，你心里大概就有数了——同样是超标，传导和辐射的定位方法完全不一样；同样是传导干扰，共模和差模的处理策略也完全不同。

好了，重点来了。到底怎么定位干扰源？按我的经验，主要有三种方法：

频谱分析：这个是最常用的方法。用频谱分析仪或者示波器的FFT功能，看一下干扰信号的频谱分布。不同频率的干扰源特征不一样，比如开关电源通常在几十kHz到几MHz，时钟电路往往是固定的高频点，电机驱动则可能是宽频噪声。

近场探针：这个是定位辐射干扰的神器。用近场探头在PCB表面扫描，通过磁场的强弱变化来定位干扰源位置。探头靠近干扰源时信号会明显增强，原理跟医院的听诊器差不多。

时域分析：有时候光看频谱不够，还得看时域波形。示波器抓一下干扰信号的时域特征，是周期性的还是随机的，上升沿有多陡，这些信息能帮你判断干扰源的类型。

光说不练假把式，给大家说说我一般怎么做定位。

第一步，先用接收机或者频谱分析仪测一下传导骚扰，看一下超标频点和幅度。这是基准线，你得知道问题出在哪儿。

第二步，根据超标频点初步判断干扰源类型。100kHz附近？那很可能是开关电源。1MHz到10MHz？可能是时钟或者高速信号。100MHz以上？那大概率是辐射干扰，得查PCB布局和屏蔽。

第三步，上近场探头扫描。拿着探头在PCB上慢慢移动，找到信号最强的地方，那就是干扰源的大概位置。

第四步，确认干扰源类型。差模还是共模？打开示波器，用电流探头夹一下相关走线，看看波形特征。

定位清楚了，你再决定用什么手段整改。开关电源的干扰——可能需要优化PCB布局、加Y电容、调整吸收电路。时钟干扰——可能需要展频、加串联电阻、改善端接。接口干扰——可能需要加共模电感、加屏蔽。

再说几个我见过的典型误区，大家引以为戒。

误区一：磁环越贵越好。其实磁环讲究的是频率匹配，不匹配的磁环加上去跟没加一样，还白白增加成本和体积。

误区二：整改就是加器件。其实很多时候EMC问题不是加出来的，而是"减"出来的。把不该有的走线、不该有的面积、不该有的耦合去掉，问题可能就解决了。

误区三：只看测试结果，不看过程数据。其实测试fail的详细信息才是关键，频谱分布、超标量级、测试距离，这些都能给你线索。

最后分享一个我自己的踩坑经历吧。

有一次做个工业控制产品，EMC测试传导骚扰就是不过。我一看频谱，超标频点在1MHz到3MHz区间，理所当然认为是开关电源的问题。整改了两周，换了三种开关电源方案，加了无数滤波器件，还是压不住。

后来实在没招了，用近场探头老老实实扫描了一遍PCB。你猜怎么着？干扰源根本不是开关电源，而是板子上一个25MHz的晶振。那个频点的三次谐波刚好落在1MHz到3MHz区间内！

找到问题后就好办了，给晶振加个电源滤波电容，再优化了一下走线布局，两天就通过了测试。如果一开始就拿频谱分析仪扫一下，根本不用走那么多弯路。

EMC整改这件事，核心在于定位，而不是盲目加器件。传导干扰和辐射干扰的处理思路完全不同，共模干扰和差模干扰的整改策略也完全相反。搞清楚了干扰源的类型和位置，整改就成功了一大半。

所以啊，下次再遇到EMC测试fail的情况，别急着加磁环，先把频谱仪拿出来，好好分析分析干扰的来源。磨刀不误砍柴工，定位清楚了，事半功倍。
