PDF文件能够以图形化的方式展示PCB的丝印层、元件位置、焊盘等信息，便于工程师、技术人员和生产人员快速理解设计意图，方便设计人员、生产和客户之间共享和查看，进行设计评审、讨论和反馈。导出的PDF文件可以作为装配图使用，帮助生产人员快速定位元件的安装位置，确保元件按照设计要求准确放置。

将PCB文件导出为PDF格式，主要是为了满足在沟通、生产、审核、存档等环节中的多样化需求。

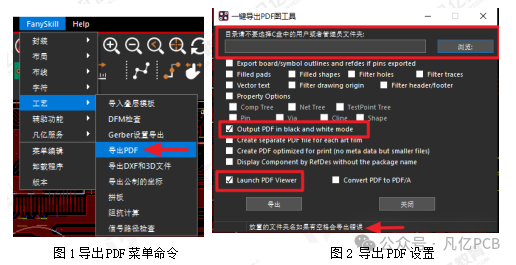

1、如图1所示执行菜单命令“Fanyskill-工艺-导出PDF”或者在command栏输入快捷调用命令“pdfexport”随即弹出如图2所示对话框。

2、在弹出的界面中，文件路径默认保存到pcb所在文件路径下面，可以自己浏览放置到别的路径下（注意路径不要选择C盘或者管理员文件夹，文件名称不要有空格）；下面的选项都不用勾选，只需要勾选最下方的“Output PDF in Black and white mode”选项，勾选即为黑白底的输出，不勾选就是彩色输出，点击“导出”命令，等待一下即可完成如图3所示，可双击打开进行查看。

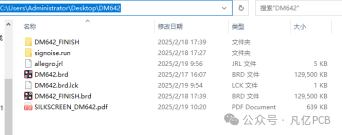

图3 PDF文件导出完成
