“聚拢器件”功能，顾名思义，能将器件聚拢摆放到指定的区域，该功能可以从原理图选中器件，进行交互式抓取PCB中封装，在将器件聚拢放置到指定区域；也可以在PCB中选中器件，聚拢放置到指定区域。
原理图绘制时，通常按照功能模块划分电路,借助“聚拢器件”功能，PCB布局时可快速抓取原理图中对应PCB中的元器件，方便工程师根据原理图模块进行模块化布局，或是在pcb中将零散器件快速聚拢。

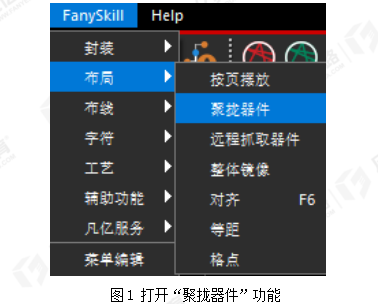

1、在菜单栏中点击"FanySkill-布局-聚拢器件"选项，如图1所示，快捷调用指令“FYPI”。

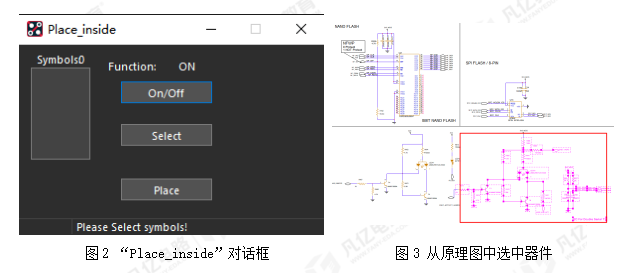

2、在“Place_inside”对话框中，如图2所示，点击“on/off”按钮打开命令，再点击“Select”按钮激活光标选择器件，可以切换到原理图中框选器件，如图3所示。

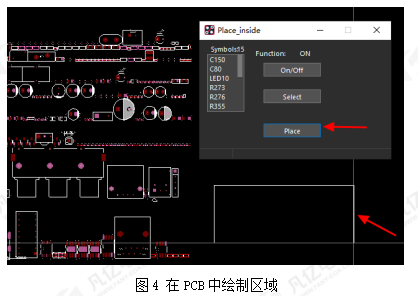

3、原理图中选中器件后，回到PCB中点击“Place”按钮，点击鼠标左键拖动绘制一个区域，即可将选中的器件放置到该区域中；如图4所示。

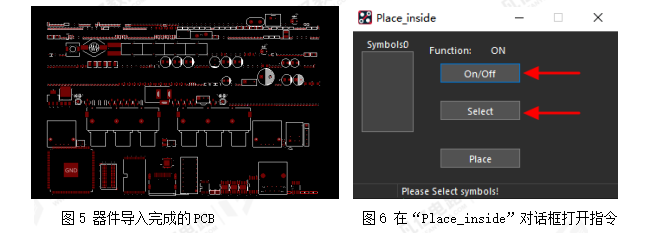

4、如下文示例：打开一个器件导入完成的PCB，如图5所示，在“Place_inside”对话框中点击“on/off”按钮，“Function”显示“ON”，再点击“Select”按钮，激活抓取器件指令，如图6所示。

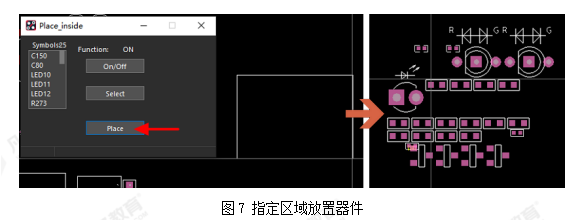

5、到切换到原理图框选一个电路，回到PCB在“Place_inside”对话框，点击“Place”按钮，在PCB画布上点击鼠标左键拖拽一个区域，在选中的器件便会聚拢到该区域，如图7所示。
