产品型号：VK0256/B/C

产品品牌：永嘉微电/VINKA

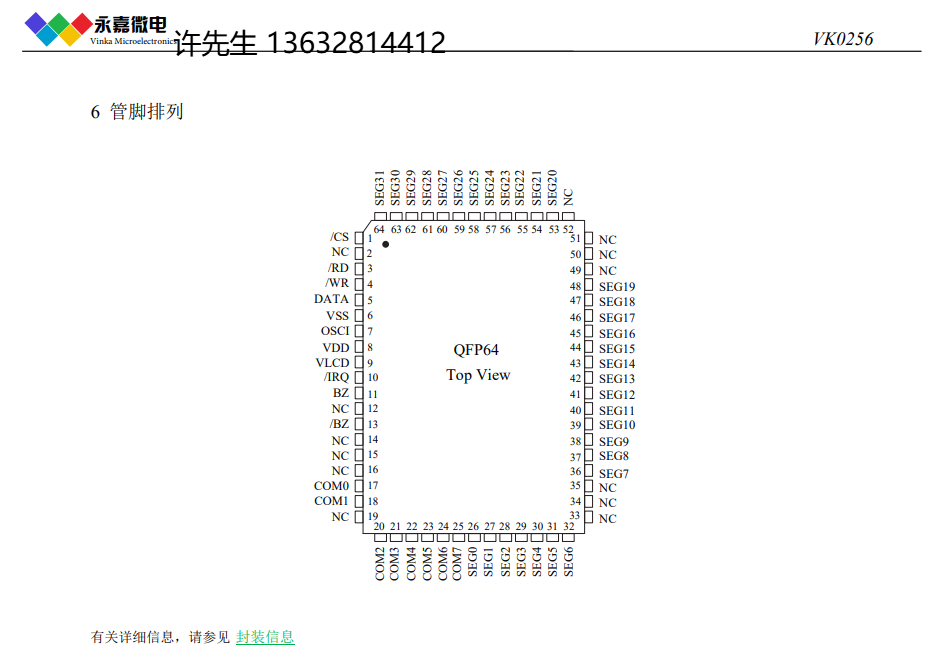

封装形式：QFP64/LQFP64/LQFP52

原厂，工程服务，技术支持

VK0256是一个点阵式存储映射的LCD驱动器，可支持最大 256点（32SEG×8COM）的LCD屏。单片机可通过3/4线串 行接口配置显示参数和发送显示数据，也可通过指令进入省 电模式。

• 工作电压 2.4-5.2V • 内置32KHz RC振荡器（上电默认） • 可外接32KHz时钟源 • 偏置电压（BIAS）为1/4 • COM周期（DUTY）为1/8 • 内置显示RAM为32x8位 • 蜂鸣器频率可配置为2kHz、4kHz • 省电模式（通过关显示和关振荡器进入） • 时基和看门狗共用1个时钟源，可配置8种频率 • 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏) • 3/4线串行接口 • 软件配置LCD显示参数 • 写命令和读写数据2种命令格式 • 读写显示数据地址自动加1 • VLCD脚调整LCD输出电压（≤VDD） • 封装 QFP64(20.0mm × 14.0mm PP=1.0mm)

应用领域：

• 电表/瓦斯表

• 按摩仪/美容仪

• 医用仪器

• 车载设备

• 冷气机/暖风机

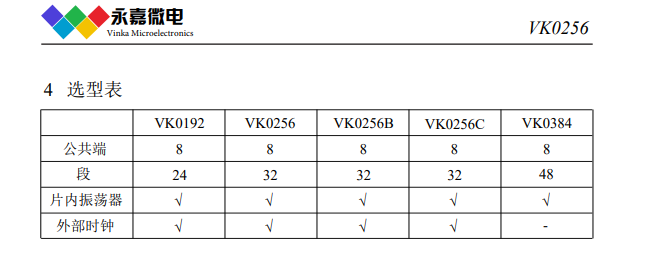

LCD控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V  6seg×4com  6×3  6×2  偏置电压1/2 1/3  S0P16 省电模式

VK1056B  2.4V～5.2V  14seg×4com  14×3  14×2  偏置电压1/2 1/3  SOP24 省电模式

VK1056C  2.4V～5.2V  14seg×4com  14×3  14×2  偏置电压1/2 1/3  SSOP24 省电模式

VK1056Q  2.4V～5.2V  14seg×4com  14×3  14×2  偏置电压1/2 1/3  QFN24(4×4超小体积)  省电模式

VK1072B  2.4V～5.2V  18seg×4com  18×3  18×2  偏置电压1/2 1/3  SOP28 省电模式

VK1072C  2.4V～5.2V  18seg×4com 18×3  18×2   偏置电压1/2 1/3  SOP28 省电模式

VK1072D  2.4V～5.2V  18seg×4com 18×3  18×2  偏置电压1/2 1/3  SSOP28 省电模式
