FPGA · Bank乒乓 · 双缓冲

一帧图像还没写完，
下一帧已经来了？
Bank乒乓把读写冲突拆成两个时段

双缓冲让生产者和消费者并行，交换边界决定数据是否完整

Bank 乒乓用两个存储区轮换角色：写端填充一个 Bank 时，读端从另一个 Bank 取走完整数据；在帧、行或数据块边界，双方确认后再交换。它解决的是读写并发与数据一致性，不是自动提高存储器速度。

摄像头仍在写当前帧，显示端已经开始读取；如果两边访问同一块缓存，画面可能上半部分来自新帧、下半部分还是旧帧。

Bank 乒乓通过两块缓冲把写入和读出分开：一个负责接收新数据，另一个保持完整旧数据供消费。真正难点不在地址多一位，而在什么时候交换所有权。

生产者和消费者速率不完全一致时，同一块存储区可能一边被覆盖、一边被读取。读端拿到的数据来自不同时间片，形成撕裂、重复或局部更新。

通过仲裁强制一方等待可以避免同时访问，但吞吐会被压低，实时视频、采集和数据搬运更容易错过边界。

两个 Bank 在同一周期承担不同角色：写端只修改写 Bank，读端只访问读 Bank。等写端完成一个完整帧、行或数据块后，在双方认可的同步边界交换角色。

图 1  Bank A 与 Bank B 在相邻周期交换读写角色（原理示意，非实测结果）

交换前，读端看到的 Bank 保持不变；交换后，刚写完的数据才成为新的可读版本。这样可以避免读到半完成内容。

Bank 乒乓让写端与读端在不同区域并行工作，减少彼此等待。但总线带宽、存储器时序和控制器效率仍决定系统上限。

图 2  单缓冲与双缓冲的并发关系（原理示意，非实测结果）

如果写入平均速率长期高于读出能力，双缓冲只能推迟溢出，不能凭空消除数据积压。系统仍需要丢帧、覆盖、背压或更大缓存策略。

· 完成标志过早：最后一段数据尚未真正写入，Bank 就被交给读端。

· 跨时钟域直接翻转：写端和读端时钟不同，标志与指针需要可靠同步。

· 双方同时改所有权：没有单一仲裁者，可能出现同读或同写。

· 边界定义不一致：写端按行交换，读端却按帧理解，数据天然错位。

图 3  Bank 乒乓的一次安全交接（原理示意，非实测结果）

1. 写端只写当前空闲 Bank，并维护明确的块内地址。

2. 完整数据写入后产生完成标志，不以软件猜测时间代替。

3. 若跨时钟域，使用适合的同步、握手或异步 FIFO 结构传递状态。

4. 在帧／行／块边界由单一控制逻辑交换角色。

5. 读端确认释放旧 Bank 后，写端才可再次覆盖。

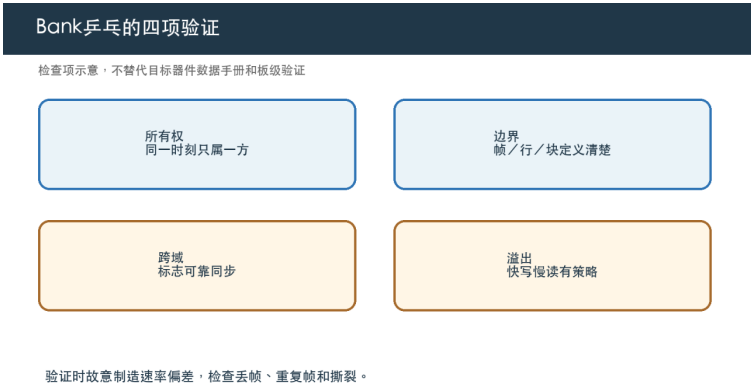

图 4  Bank 乒乓的四项验证（原理示意，非实测结果）

· 制造速率差：让写端略快或略慢，观察溢出、重复与丢帧策略。

· 在边界打标记：为每帧或每块加入序号，检查是否混帧。

· 覆盖复位场景：复位发生在任意 Bank 角色下，都要回到一致所有权。

工程判断：Bank 乒乓的价值，是让读端永远看到完整版本，让写端只修改空闲版本。地址切换只是表面；完成标志、所有权和同步边界才决定系统是否可靠。

看到双 Bank 设计时，别只检查 A 写 B 读的框图。真正要追的是：谁宣布写完、谁批准交换、旧 Bank 什么时候才允许覆盖。

把所有权和边界写成状态机，再去优化带宽，乒乓缓存才不会变成偶发撕裂的来源。
