地铜明明铺好了,为什么有些GND焊盘还是连不上?

地铜明明铺好了,为什么有些GND焊盘还是连不上?

PCB上看到一大片地铜,不代表每个GND焊盘都已经导通。网络名、铺铜更新、间距规则、热焊盘连接方式和孤岛清理,都可能让焊盘看着挨着铜,实际却没有连上。

有时候PCB看着挺正常:地铜已经铺满,几个GND焊盘也都被铜色包住了。可一跑DRC,还是报未连接;或者放大看才发现,焊盘周围明明有铜,中间却隔着一圈细缝。

这种情况别急着再拉一根线。先确认你看到的到底是“铜铺到了附近”,还是焊盘真的和GND网络连在一起。

先查网络名,别只看焊盘旁边写着GND

铺铜只会按网络规则连接对象。铜皮的Net是GND,焊盘的Net却是GND_A、AGND或别的网络时,软件不会因为名字看起来相近就自动连上。原理图网络标签放错、封装焊盘没有正确继承网络,也会造成类似问题。

先点开问题焊盘看Net,再点开铺铜看Net。两边一致,才继续查后面的设置。PCB上的文字标着GND,并不能证明焊盘的实际网络就是GND。

PCB铺铜未连接GND焊盘示例
图1:实际布局中,避让区域可能让GND焊盘无法与附近铜皮相连。

铺铜更新了吗?连接方式有没有被设成No Connect?

在AD等EDA里,修改过走线、焊盘或铺铜边界后,要重新Repour。只看旧的铺铜显示,很容易把过期的铜面当成最终结果。

同网络焊盘通常按规则采用热焊盘连接(Thermal Relief)或直连(Direct Connect)。如果规则被设成No Connect,铜皮即使就在旁边,也不会自动连到焊盘。热焊盘连接会留下几根铜辐条,放大后应该能看到实际连接结构。

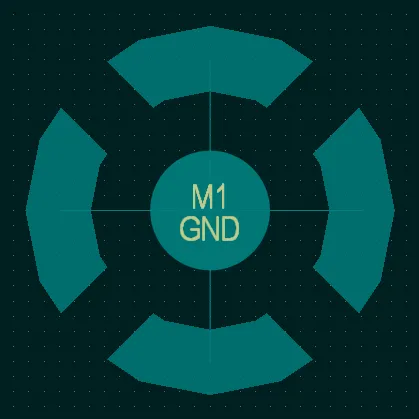

热焊盘连接方式
图2:热焊盘靠铜辐条连接到大面积铺铜,电气连接和外观应同时确认。

铜皮被挤开,或者只剩一块孤岛,也会造成未连接

焊盘周围有其他网络的走线、过孔或焊盘时,铺铜必须遵守Electrical Clearance。间距一旦把铜面切断,视觉上像是一整片的区域,电气上可能已经分成几块。

Remove Dead Copper / Remove Islands一类选项会清理没有连接到网络对象的孤立铜区。对GND铺铜来说,这通常值得检查;但如果某块铜区有明确设计用途,也不能只为消除报错就盲目改设置。还要检查Thermal Spoke宽度、Air Gap和周围避让,防止连接辐条被挤掉。

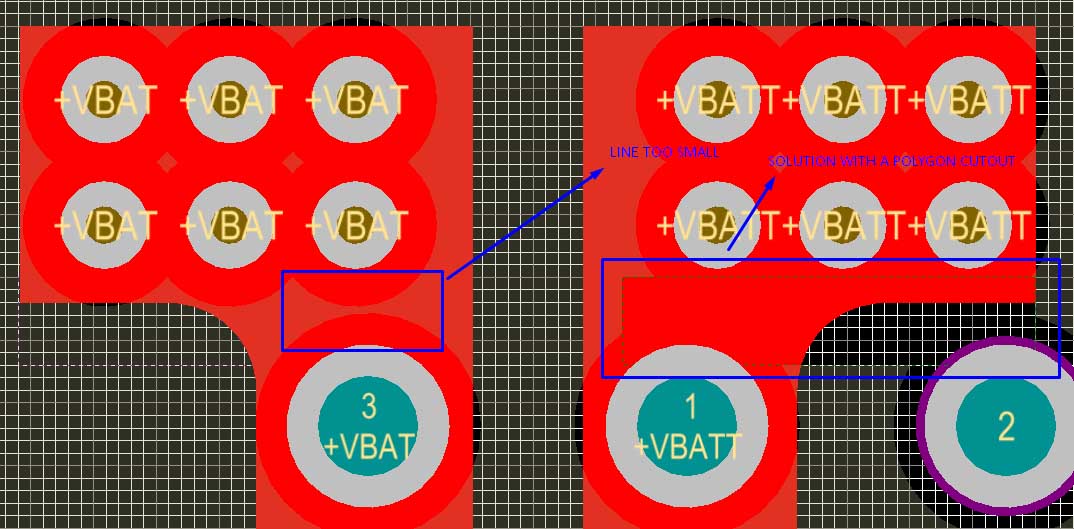

PCB孤立铜区示意
图3:过窄的铜颈或孤立区域可能被清理,铺铜存在不等于电气连通。

我的检查顺序一般是:确认焊盘Net → 确认铺铜Net → 重新铺铜 → 检查连接方式和间距 → 再跑DRC。对报错位置放大检查,确认焊盘与铜面之间有实际铜连接。屏幕上的颜色只是显示,最终要确认的是网络连接关系。

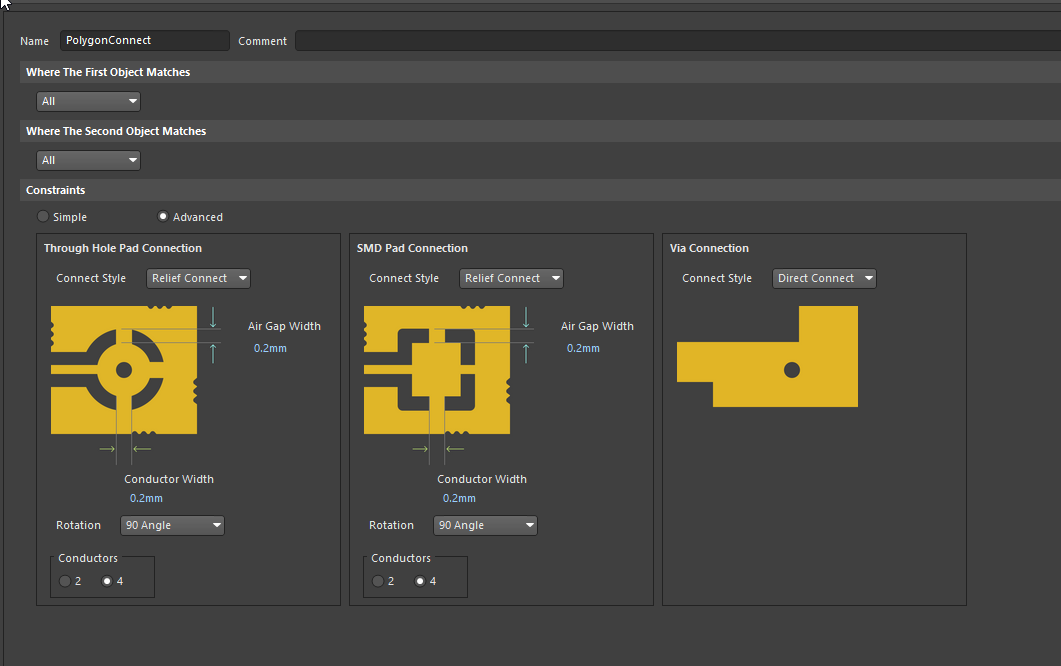

Altium铺铜连接规则设置
图4:铺铜规则可分别设置通孔焊盘、SMD焊盘和过孔的连接方式。
