这里介绍一个元件排列的功能，即在菜单栏显示为“元件区域分布”功能，可以在布局初期结合元件的交互，方便地把一堆杂乱的元件按模块分开并摆放在一定的区域内。

打开“交叉选择模式”之后，在原理图上选择其中一个模块的所有元件，这时PCB上与原理图相对应的元件都被选中。如下图5-1所示：

单击执行菜单栏命令“布局-分布-元件区域分布”或者是自己设置对应快捷键，如下图5-2所示。

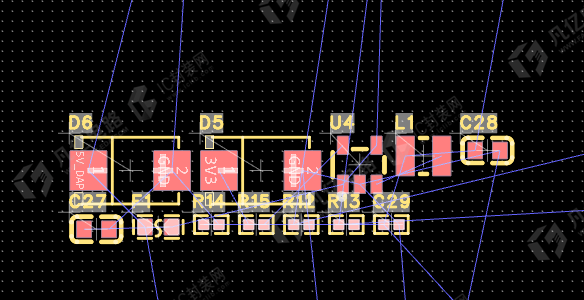

在PCB上某个空白区域框选一个范围，这时这个功能模块的元件都会排列到这个框选的范围内，如图5-3所示。利用这个功能，可以把原理图上所有的功能模块进行快速的分块。

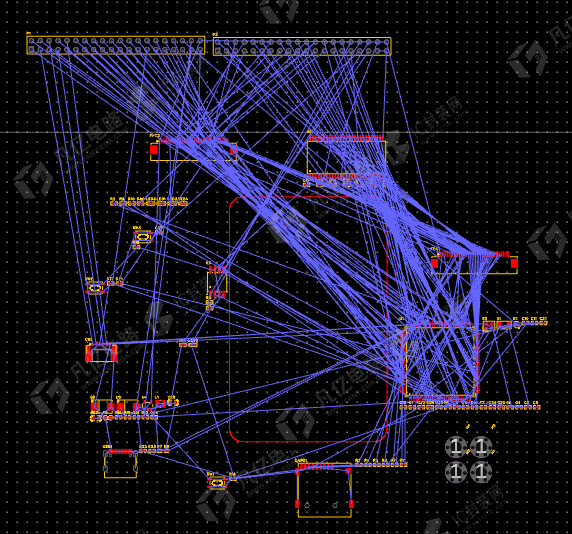

模块化布局和交互式布局是密不可分的。利用交互式布局，在原理图上选中模块的所有元件，一个个地在PCB上进行排列好，接下来，就可以进一步细化布局其中的IC、电阻、二极管了，这就是模块化布局，效果图如图5-4所示。
