嵌入式开发如何看芯片数据手册

不管什么芯片手册,它再怎么写得天花乱坠,本质也只是芯片的使用说明书而已。而说明书一个最显著的特点就是必须尽可能地使用通俗易懂的语句,向使用者交代清楚该产品的特点、功能以及使用方法。无论什么芯片手册,都不会存在生僻的单词语法(专业词汇除外),运用在大学英文知识去分析这些手册足矣。
一、阅读手册难点 Datasheet为何难读?难点有三:语言风格 —— 跟平常我们所阅读的新闻、报导都不一样,好多数据手册在 表达意思上的连贯性做得不好,没有太大联系的两句话就放在了一起,没办法,只得接受(莫非这也是中外思维的差异?)长句太多 —— 为保证严谨,不至于让读者产生误解,数据手册通常多用长句描述,并且长句所描述问题都比较关键。这很让人头疼,要连贯地理解这些长句,需要较好的记忆力。当然,俺们也有笨办法:按照古老的主谓宾状补结构,把整个长句拆开,对每一个小短句进行分析,最后联系上下文揣摩出整句意思。专业词汇多,甚至有字典上都找不到的单词 ——  没办法,一得靠平时的积累,二得善于借助网络资源翻译。不过强调一下:我们没有必要把每一个单词的意思 都完完全全地、准确无误地翻译出来,只要理解它所表达的意思就足够了,就说是只需意会,不必言传倒也合适。
二、如何阅读手册以AD9945为例,我们可以这么去读芯片数据手册:1、先看看芯片的特性(Features)、应用场合(Applications)以及内部框图。这有助于我们对芯片有一个宏观的了解,此时需要弄清楚该芯片的一些比较特殊的功能,充分利用芯片的特殊功能,对整体电路的设计,将会有极大的好处。比如AD9945可以实现相关双采样(CDS),这可以简化后续信号调理电路,并且抵抗噪声的效果还好。


2、重点关注芯片的参数,同时可以参考手册给出的一些参数图(如AD9945的 TPC 1,TPC2等),这是是否采用该芯片的重要依据。像AD9945,就可以关注采样率(maximum clock rate)、数据位数(AD converter)、功耗(power consumption)、可调增益范围(gain range)等。

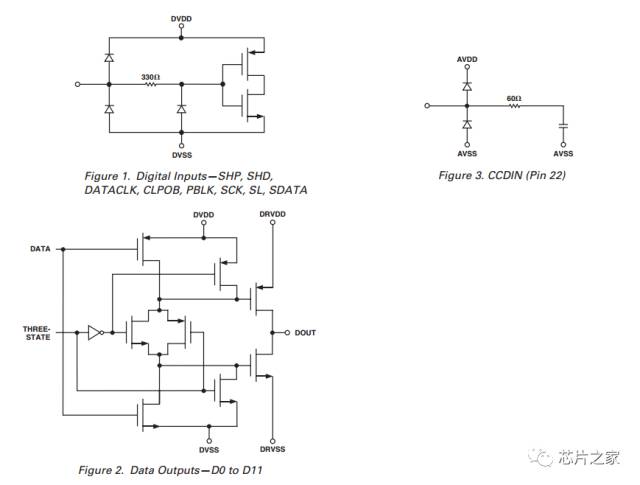

3、选定器件后,研究芯片管脚定义、推荐的PCB layout,这些都是在硬件设计过程中必须掌握的。所有管脚中,要特别留意控制信号引脚或者特殊信号引脚,这是将来用好该芯片的前提。比如AD9945的SHP、SHD、PBLK、CLPOB等。

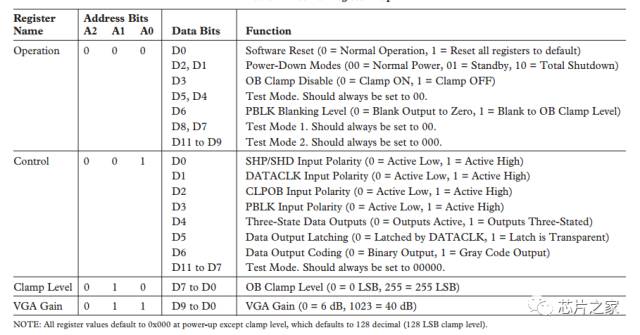

4、认真研读芯片内部寄存器,对寄存器的理解程度,直接决定了你对芯片的掌握程度。比如AD9945就有4个寄存器:Operation、Control、Clamp Level和VGA gain,对于这些寄存器,必须清楚它们上电后的初始值、所能实现的功能、每个bit所代表的含义这些基本情况。

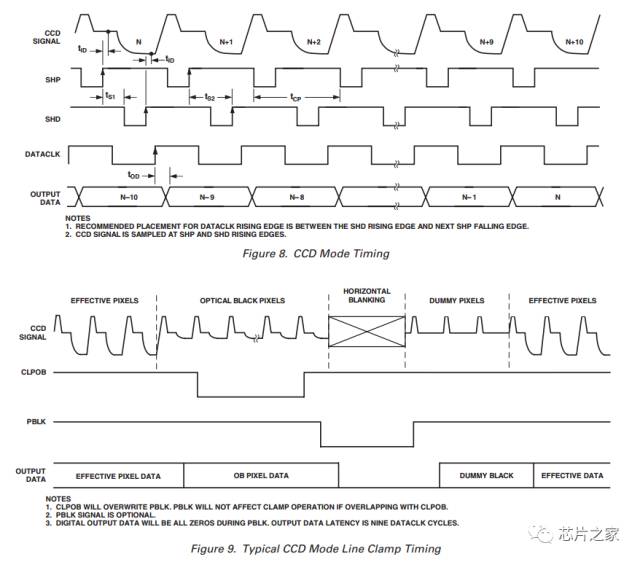

5、仔细研究手册给出的时序图,这是对芯片进行正确操作的关键。单个信号的周期、上升时间、下降时间、建立时间、保持时间,以及信号之间的相位关系,所有这些都必须研究透彻。像AD9945的Figure 8 和 Figure 9 就很值得花费时间去仔细研究。


6、最后提醒初学者:凡是芯片数据手册中的“note”,都必须仔细阅读,一般这都是能否正确使用、或能否把芯片用好的关键之所在
