凡亿问答 | Allegro软件复用模块后，元件都是乱的的呢？

 

凡亿-彭老师

2019-07-27 14:56:40  2196

关注

Allegro软件复用模块后，元件都是乱的的呢？

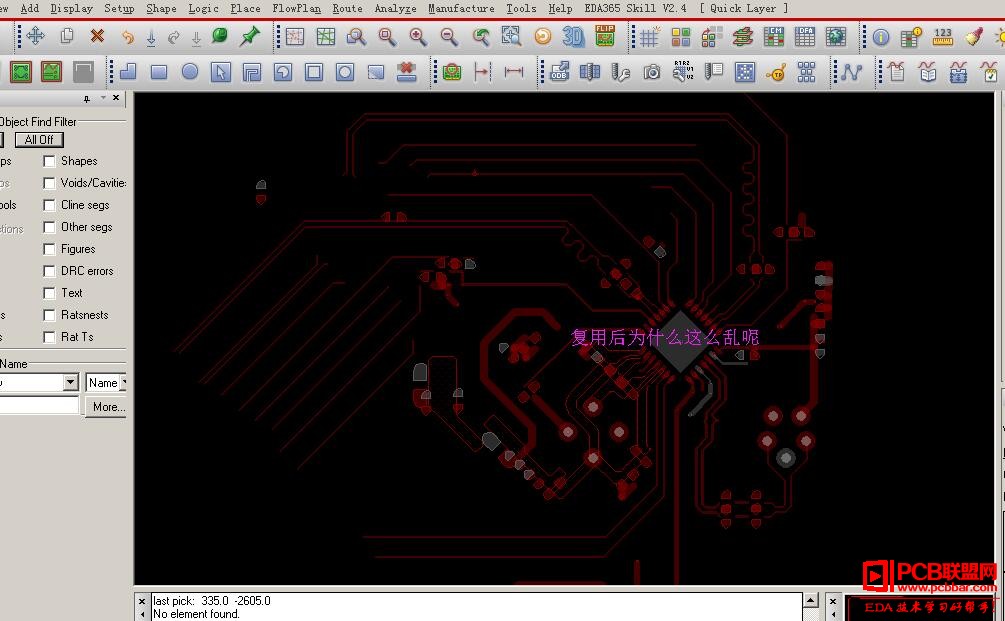

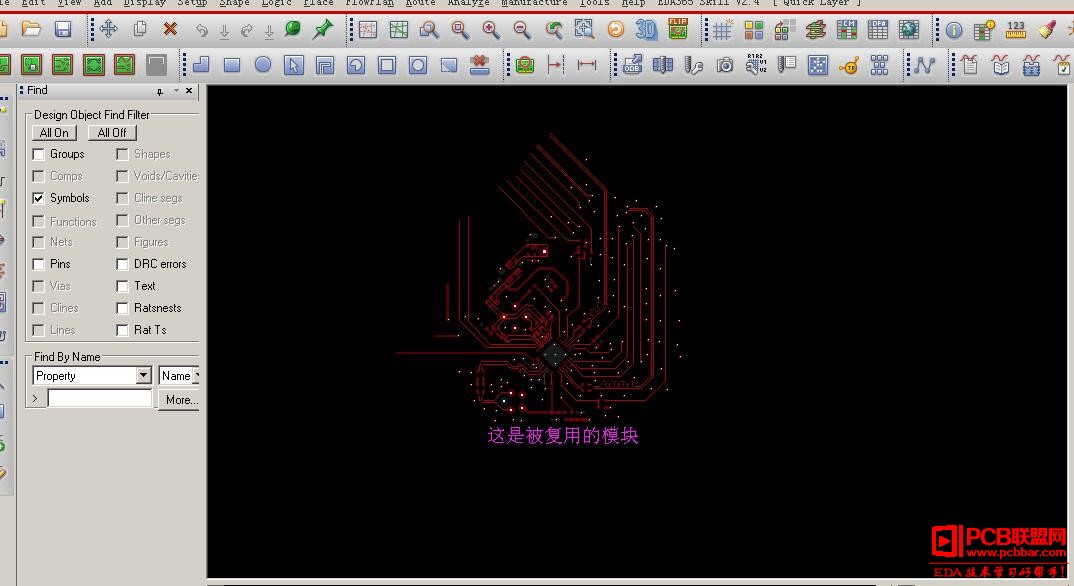

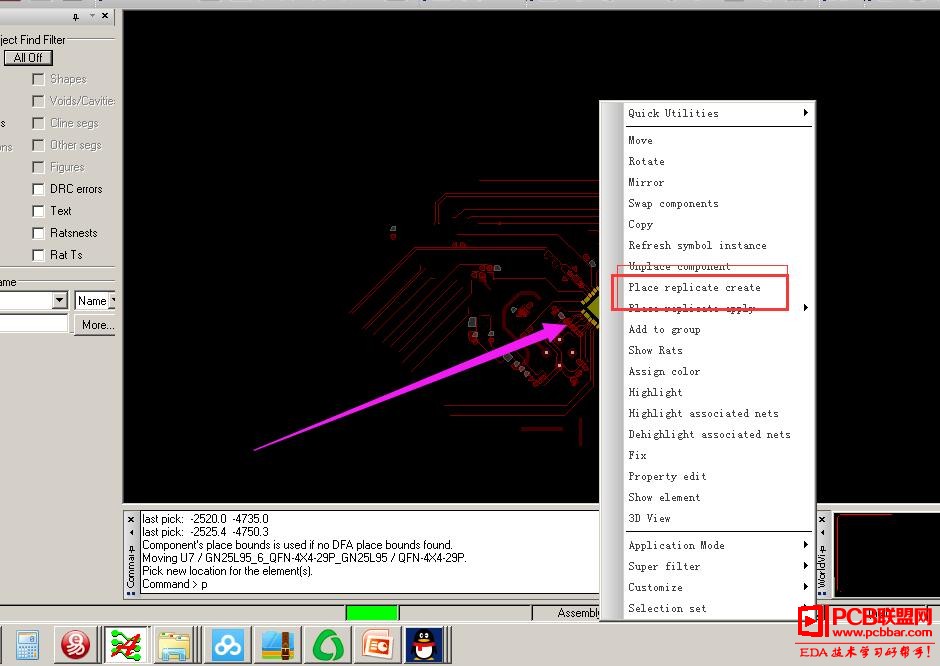

为什么复用模块后，元件都是乱的的呢？这是哪里操作错了呢、我是在布局模式下复用的，有没有办法一模一样复用过来的呢，原理图是一样的，就是少了几个元面而已，帮帮一下谢谢




光模块模块化布局模块复用

1个回答

凡亿-彭老师

回答于:2019-07-27 14:57:04

关注

应该是做模块复用的时候吗，元器件匹配的时候匹配错误了，详细操作办法可以参照100讲视频中的第41讲-布局-相同模块复用介绍。
100讲视频下载链接：http://pan.baidu.com/s/1jI1GSEa 密码：wq5t
