PCB/封装系统参数的设置
浏览量:40
发布时间2026-04-03 16:47:10

对PCB系统参数进行设置,有利于高效地执行各项命令,加快设计进程。PCB系统参数的设置包含对布线、扇孔、铺铜等重要的操作命令的设置。

1.6.1  通用选项卡

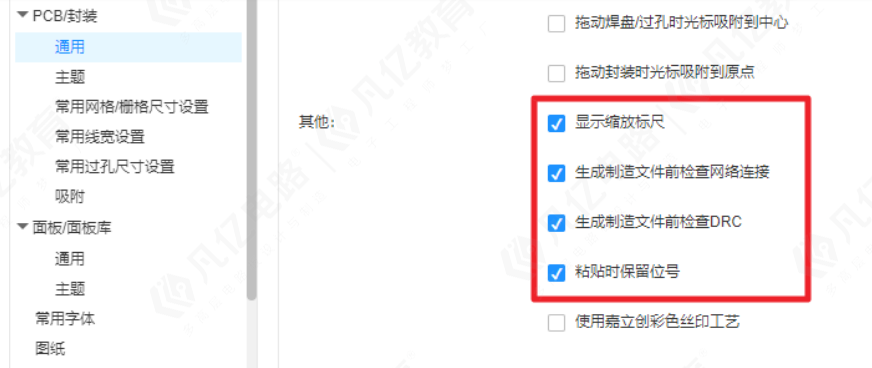

PCB通用选项卡包含嘉立创EDA PCB和封装的一些常规设置。在系统参数设置窗口中找到“PCB/封装—通用”选项卡,出现如图1-31所示的界面。为了使读者充分了解常见设置的作用,在此对常见设置进行说明。(对重要参数推荐按照图1-26所示进行设置,其他按照默认即可)


图 1-31通用选项卡

为了使读者充分了解常见设置的作用,在此对常见设置进行说明:

Ø 新建默认单位:这里修改PCB编辑器的单位,也可以在PCB界面按快捷键Q进行修改。推荐新建PCB默认单位设置为mil。新建封装默认设置为mm。

Ø ALT栅格尺寸:ALT吸附尺寸(在绘制过程中按ALT吸附应用该参数)。推荐设置栅格XY都为5mil。

Ø 每次旋转角度:器件旋转的角度设置,推荐90°。根据自己的需要进行调整。

Ø 移动元件,导线跟随方式: 移动器件时,导线的跟随方式设置。

Ø 复制/剪切复制/剪切的时候是否需要选择参考点。勾选选择参考点,复制的时候则需要点一下参考点才会复制成功。推荐选择参考点。

Ø 绘制时确定导线段推荐使用确认至当前段,确认至前一段画线结束后需要双击。

Ø 布线时添加过孔方式:在布线时按下alt+v快捷放置过孔,过孔位置设置,推荐在当前拐点添加。

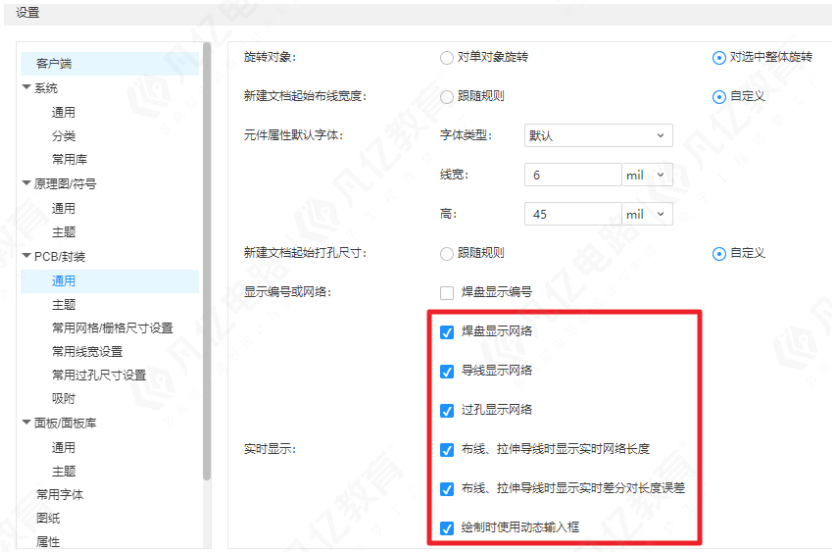

Ø 焊盘显示网络:显示、隐藏器件焊盘的网络,推荐勾选。

Ø 焊盘显示编号:显示、隐藏器件焊盘的编号。推荐不勾选。

Ø 导线显示网络:隐藏和显示导线上的网络。推荐勾选。

Ø 过孔显示网络:显示、隐藏过孔的网络。推荐勾选。

Ø 布线、拉伸导线时显示实时网络长度:在布线或者拉伸的时候会显示网络的长度如图1-32所示,推荐不勾选,在需要进行等长调整的时候勾选。

Ø 绘制时使用动态输入框:在绘制板框、圆、铺铜时,会有一个动态输入框,在动态边框输入数据,即可按照输入的数据生成绘制的元素,如图1-33所示,推荐勾选。

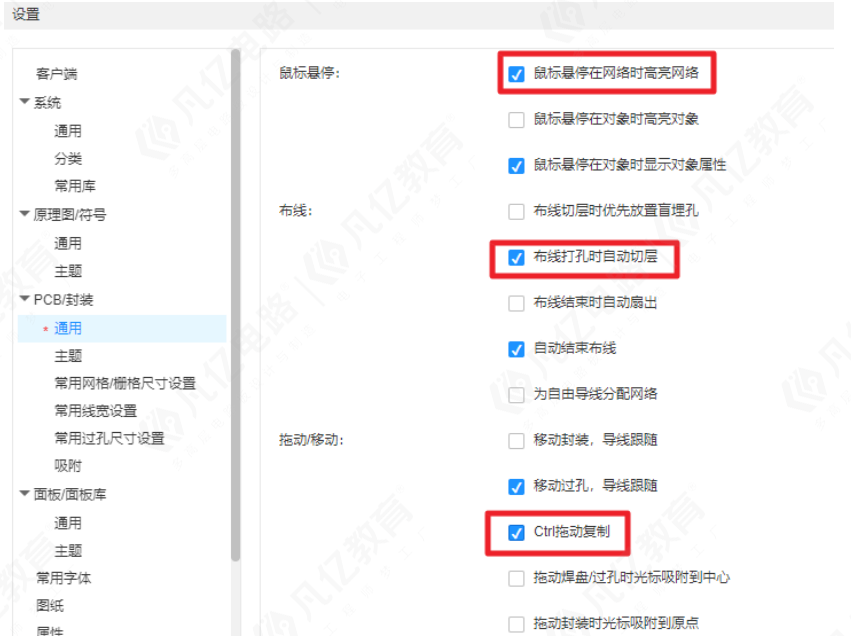

Ø 鼠标悬停在网络时自动高亮:鼠标放置到导线上整个PCB同网络的都会高亮。推荐勾选。

Ø 布线切层是优先放置盲埋孔:在布线切换层放置过孔时,设置对过孔或者盲埋孔进行优先设置。

Ø 布线打孔时自动切层:在布线时打开会自动切换层走线。推荐勾选。

Ø Ctrl拖动复制:选中器件按住Ctrl鼠标拖动即可复制。推荐勾选。

Ø 生成制造文件前检查网络连接:导出Gerber文件时候会检查PCB网络的连接是否完成。推荐勾选。

Ø 生成制作文件前检查DRC:导出Gerber文件的时候会进行DRC检查,推荐勾选

Ø 粘贴时保留位号:将复制好的器件粘贴在PCB时,保持原有的位号,推荐勾选。

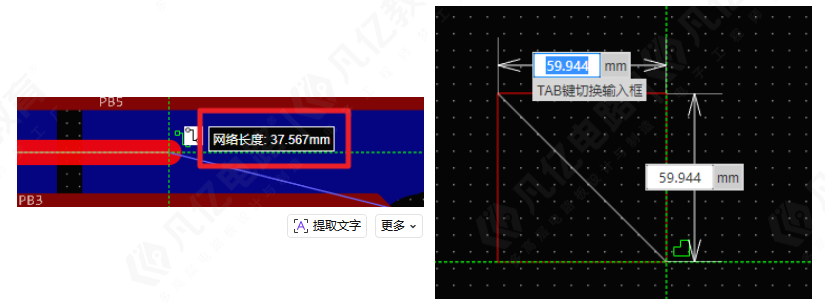

图1-32显示导线长度                         图1-33动态输入框

1.6.2  主题选项卡

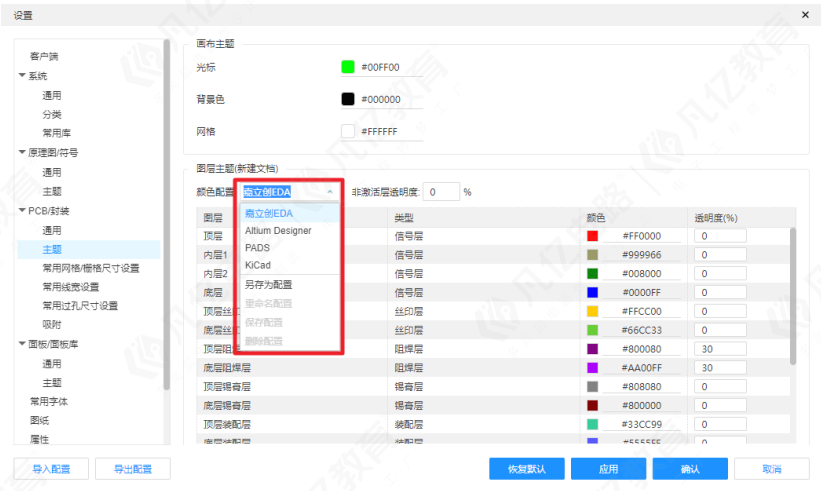

PCB界面主题设置,用户可根据个人喜好设置PCB界面的图层颜色和透明度配置,也可以选择其他PCB软件的主题。在系统参数设置窗口中找到“PCB/封装—主题”选项卡,出现如图1-34所示界面可进行其他PCB软件主题切换。

图1-34PCB/封装主题选项卡

1.6.3常用网格/栅格尺寸设置

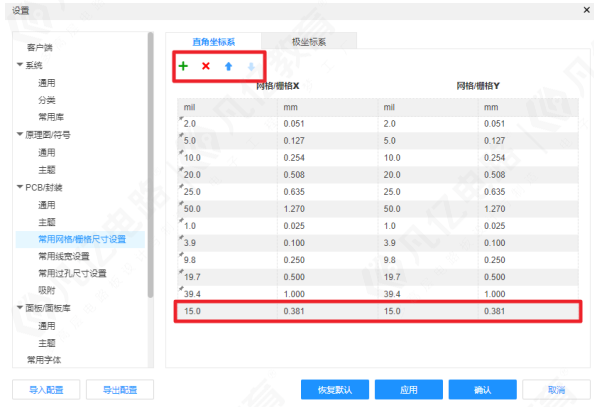

在系统参数设置窗口中找到“PCB/封装—常用网格/栅格尺寸设置”选项卡,出现如图1-35所示的界面。网格/栅格设置卡可以对PCB上的格点大小进行设置,用户可以根据自己的习惯对栅格尺寸进行添加、删除和移动。

鼠标点击上方的底部会增加一栏栅格参数设置,然后双击修改为常用的栅格尺寸即可添加。点击上方的可以对添加的栅格尺寸删除,点击

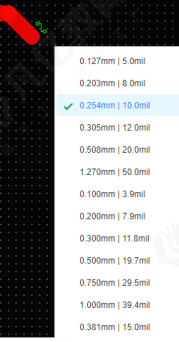

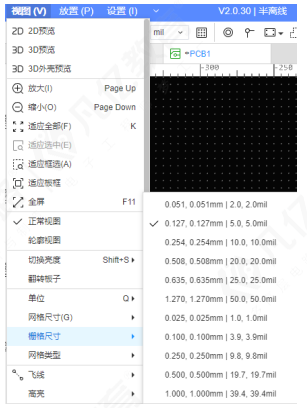

可以调整栅格尺寸的位置,对于经常使用的尺寸移至顶部方便切换。可以在顶部菜单“视图-栅格尺寸”中进行切换如图1-35所示。

图1-35常用网格/栅格尺寸设置和切换

1.6.4常用线宽设置

在进行PCB布线时经常需要切换线宽,在系统参数设置窗口中找到“PCB/封装—常用线宽设置”选项卡,出现如图1-36所示的界面,在此选项卡可以设置常用的线宽来方便设计。设置方法与前文中设置栅格尺寸一致。在PCB界面走线命令下按快捷键“Shift+W”即可切换设置的线宽。

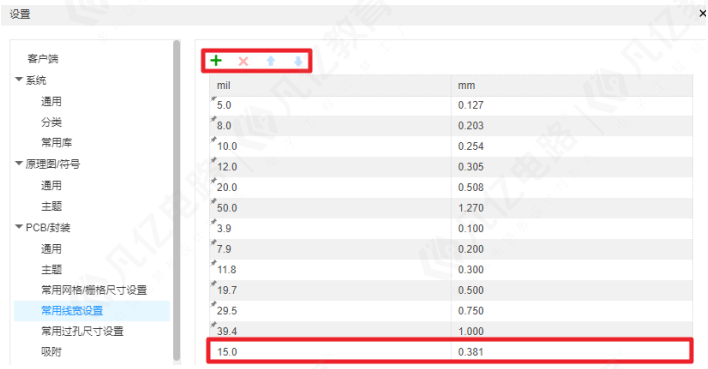

图1-36常用线宽设置和切换

1.6.5常用过孔尺寸设置

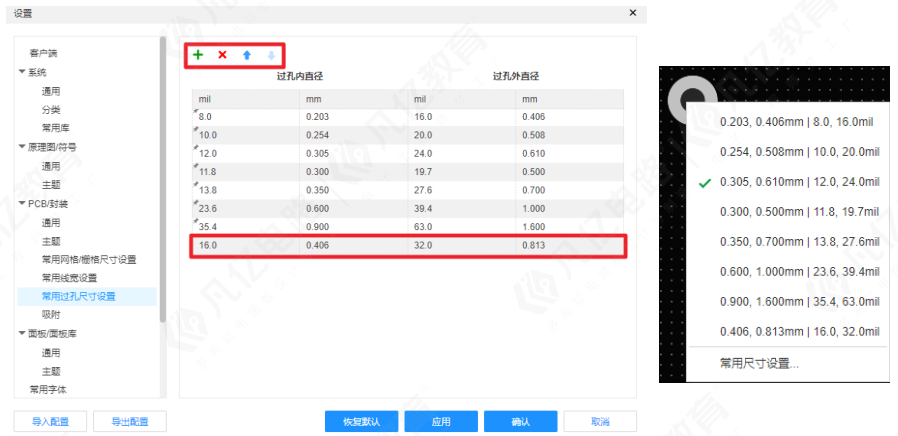

在进行PCB设计时经常需要使用不同类型的过孔,在系统参数设置窗口中找到“PCB/封装—常用过孔尺寸设置”选项卡,出现如图1-37所示的界面。在此选项卡可以设置常用的过孔尺寸来方便设计。设置方法与前文中设置栅格尺寸一致。在PCB界面走线命令下按快捷键“Shift+V”即可切换设置的线宽。

图1-37常用过孔尺寸设置和切换

1.6.3 吸附选项卡

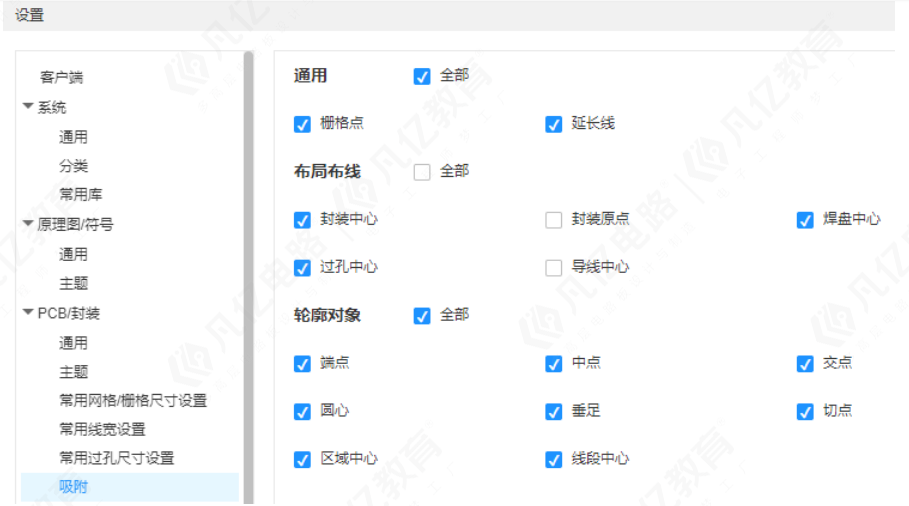

在系统参数设置窗口中找到“PCB/封装—吸附”选项卡,出现如图1-38所示的界面。吸附功能可以吸附焊盘的中心、过孔中心和线条的中心点等。对应的参数设置根据具体设计进行勾选。可以通过快捷键“ALT+S”或者“顶部菜单-编辑-吸附”以及“右键-吸附”来开启和关闭吸附功能。

图1-38吸附选项卡
