熟悉嘉立创EDA电子设计流程之后需要对工程的组成进行一定的了解，从而方便更加细致地把握好整个流程。

设计一个完整的工程应该包含元件库文件、原理图文件、网络表文件、PCB文件、生产文件，并且应保证工程里面文件的唯一性，只有一份PCB文件、一份原理图文件、一份封装文件等，不相关的文件应当及时删掉。工程所有相关的文件尽量放置到一个路径下面。良好的工程文件管理，可以使工作效率得以提高，这是一名专业的电子设计工程师应有的素质。

2.2  完整工程的创建

在嘉立创EDA中，工程是单个文件相互之间的关联和设计的相关设置的集合体，所有文件集合在一个工程下，方便设计时对其集中管理。

2.2.1 新建工程

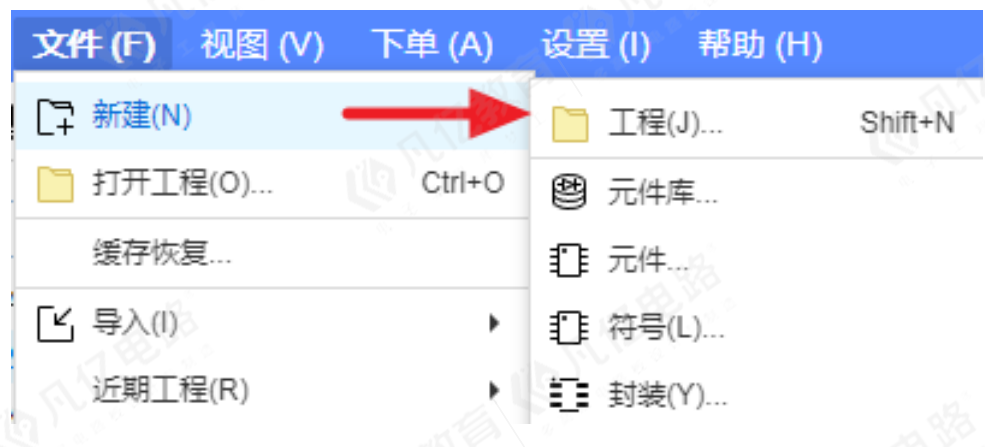

1）打开软件，执行菜单命令“文件-新建-工程”，如图2-1所示。

图2-1新建工程

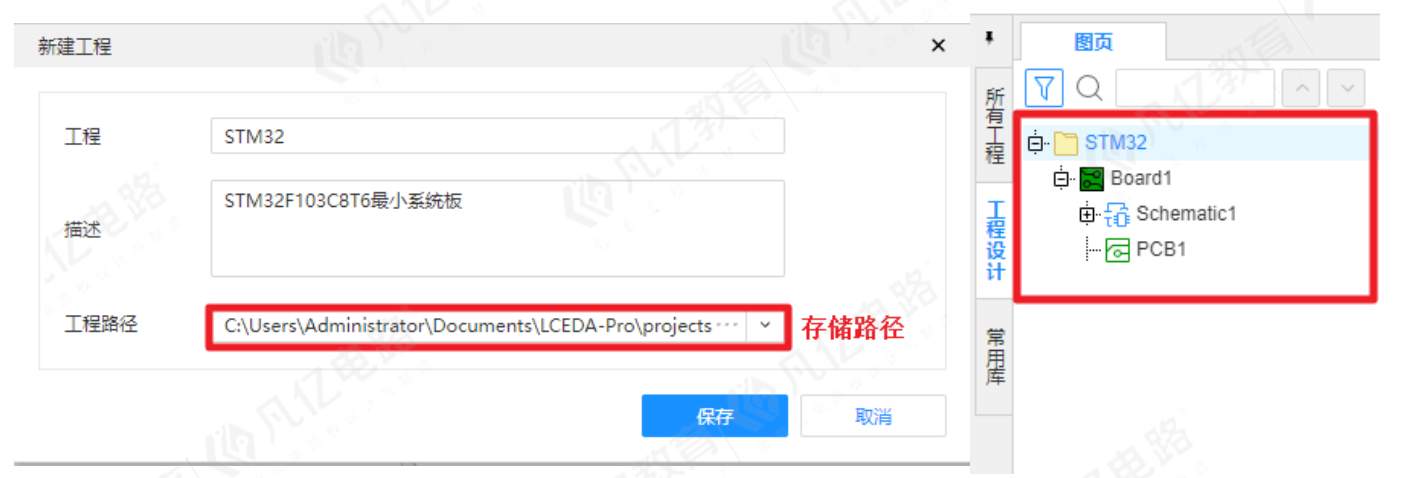

在弹出的如图2-2所示的对话框中，对工程进行命名和添加描述，如果对新建工程的存储路径不满意，则可以对其进行变更，设置完成之后鼠标单击“保存”按钮即可创建好工程。创建工程时会默认创建一个Board、一个原理图和一个PCB，如图2-3所示。

图2-2 对新建工程进行设置                       图2-3新建工程

2.2.2 已存在工程文件的打开与路径查找

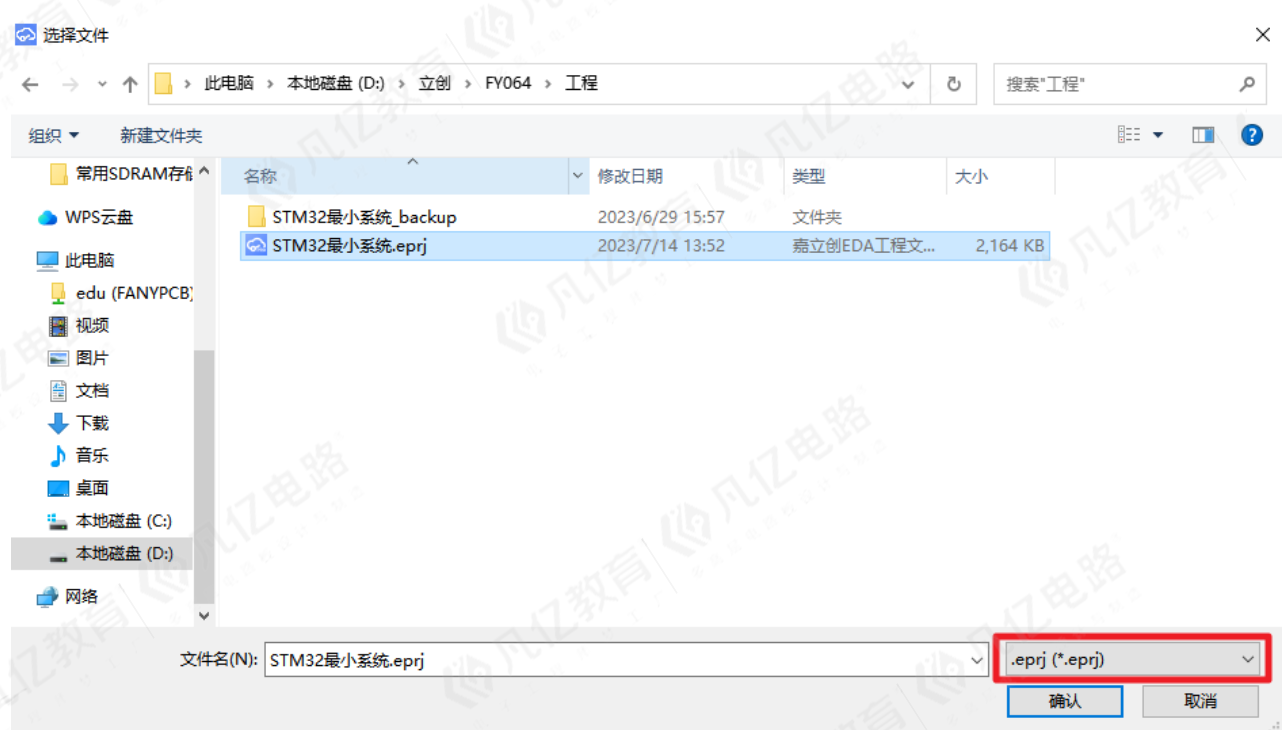

在设计当中可能需要打开已存在的工程文件，这个时候可以执行菜单命令“文件-打开工程”（快捷键“Ctrl+O”）如图2-4所示，也可以鼠标单击标准工具栏中的“”按钮，出现如图2-5所示的窗口，选择对应工程文件（.eprj后缀），单击“确认”按钮，即可打开已存在的工程

文件。

图2-4打开工程

图2-5选择工程文件

2.2.3  新建或添加元件库

1、新建元件库

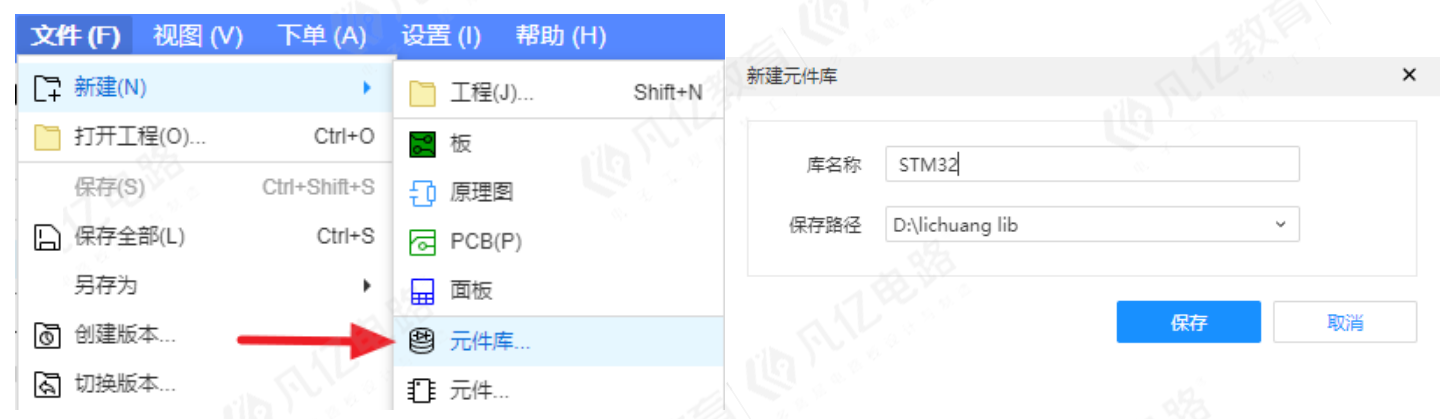

执行菜单命令“文件-新建-元件库”弹出如图2-6所示窗口，设置好库名称和存储路径即可创建一个新的元件库。

图2-6 新建元件库

2、已存在元件库的添加与移除

（1）已存在元件库的添加

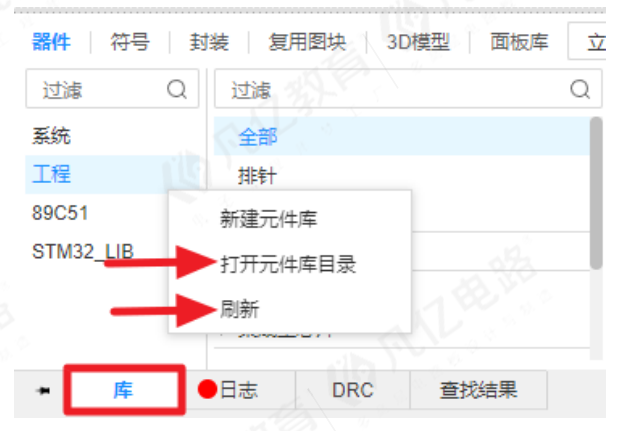

设计时经常需要把已存在的元件库（公司或个人总结统一的库）进行调用，只需将后缀为“.elib”的库文件放入客户端设置的库路径下点击刷新如图2-7所示，即可在底部面板栏“库”中进行调用。

图2-7打开元件库目录

（2）已存在元件库的移除

当不需要某个元件库的时候，可以在底部面板栏中点击“库”选项，继而打开元件库界面，鼠标左键点击需要移除的库，然后右击选择“打开元件库目录”选项。如图2-7所示。

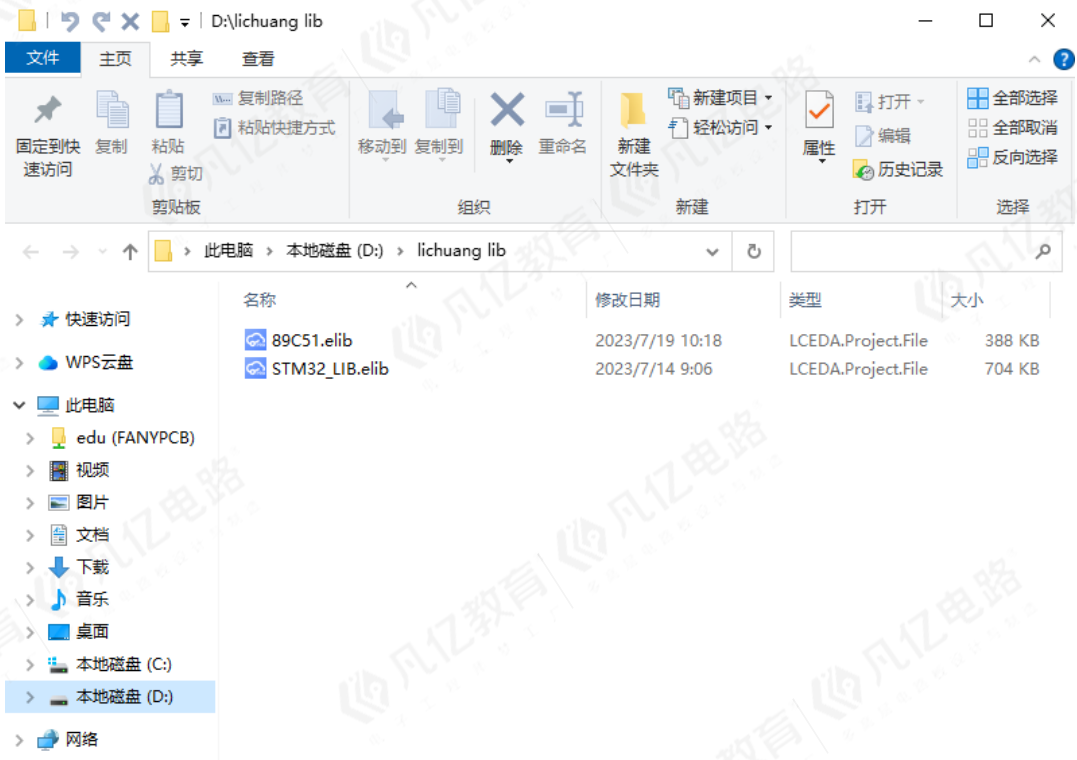

在弹出的文件夹（这个文件夹路径就是客户端设置中的库路径）中将需要移除的库选中按“Delete”键即可移除相应的元件库，如图2-8所示。

图2-8库的删除

2.2.4  新建或移除原理图

1、新建原理图

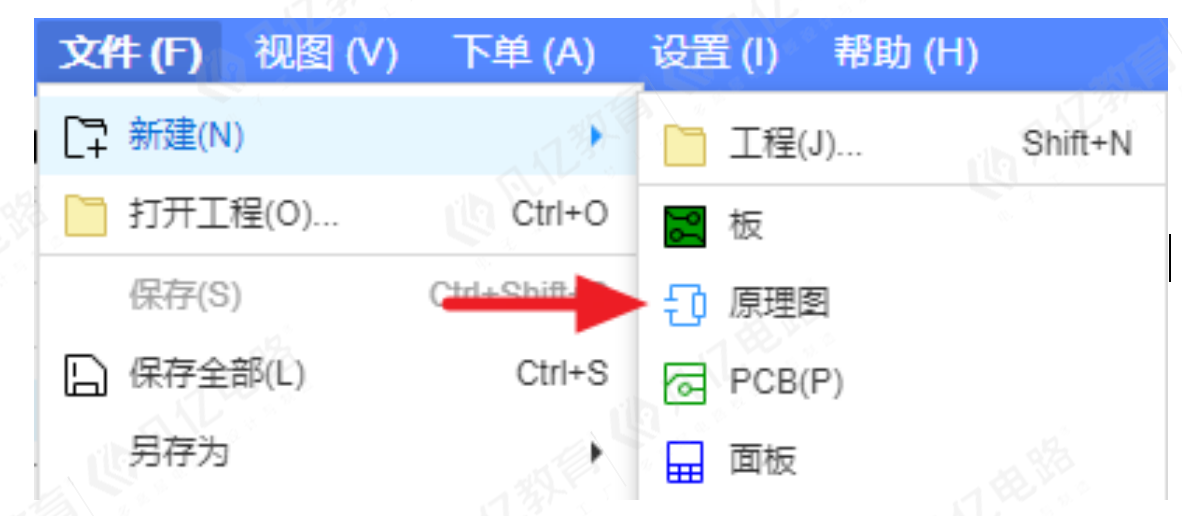

执行菜单命令“文件-新建-原理图”如图2-9所示，可创建一页新的原理图在工程中。

图2-9新建原理图

2、已存在原理图的添加和移除

1. 已存在原理图的添加

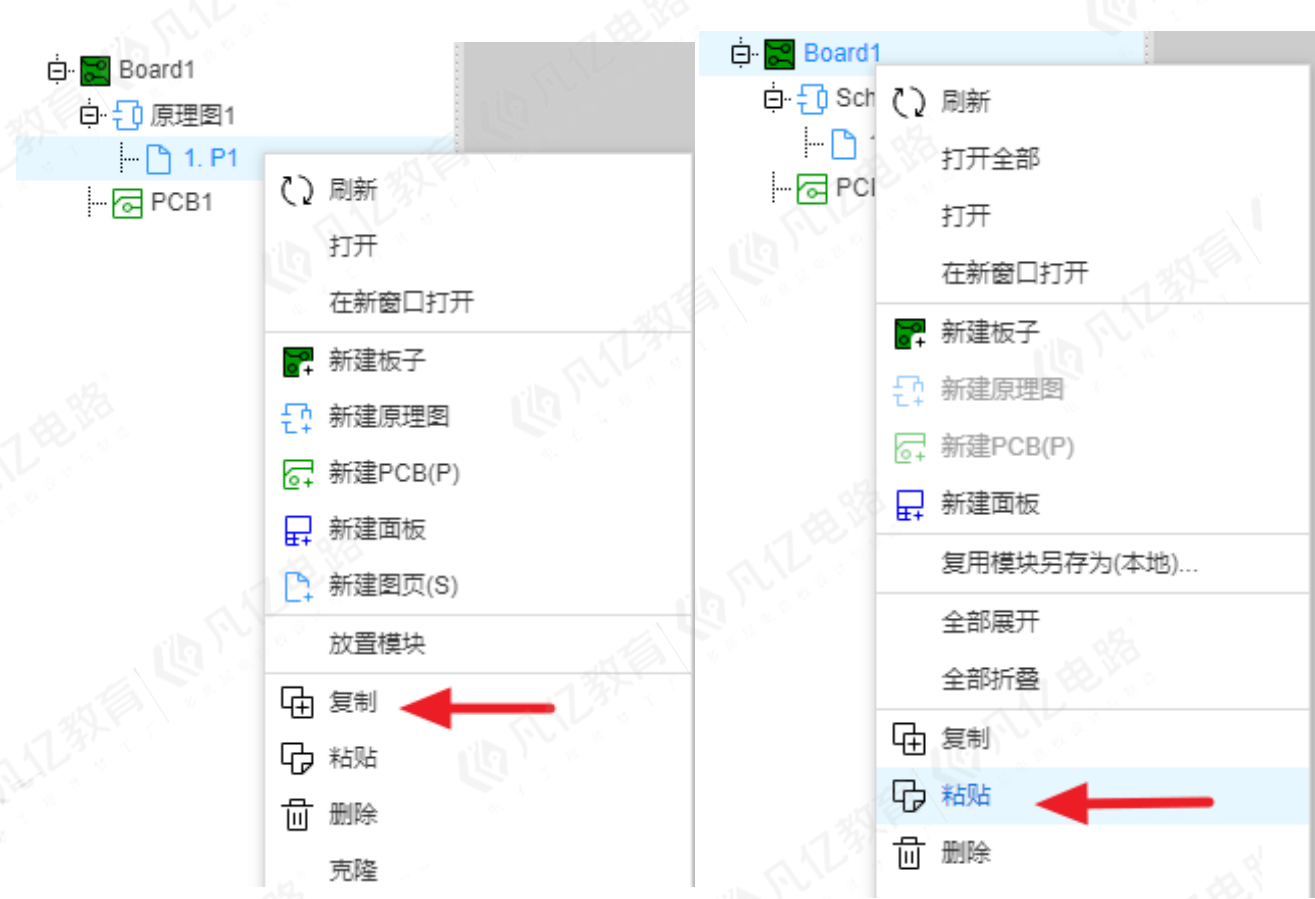

（1）打开已存在原理图设计所在的工程，选中对应图页单击鼠标右键选择“复制”命令如图2-10所示。

（2）然后打开需要添加此原理图的工程，选中Board单击鼠标右键选择“粘贴”命令如图2-11所示，即可添加上述（1）中所存在的原理图。

图2-10原理图页的复制                   图2-11原理图页的粘贴

2. 已存在原理图的移除

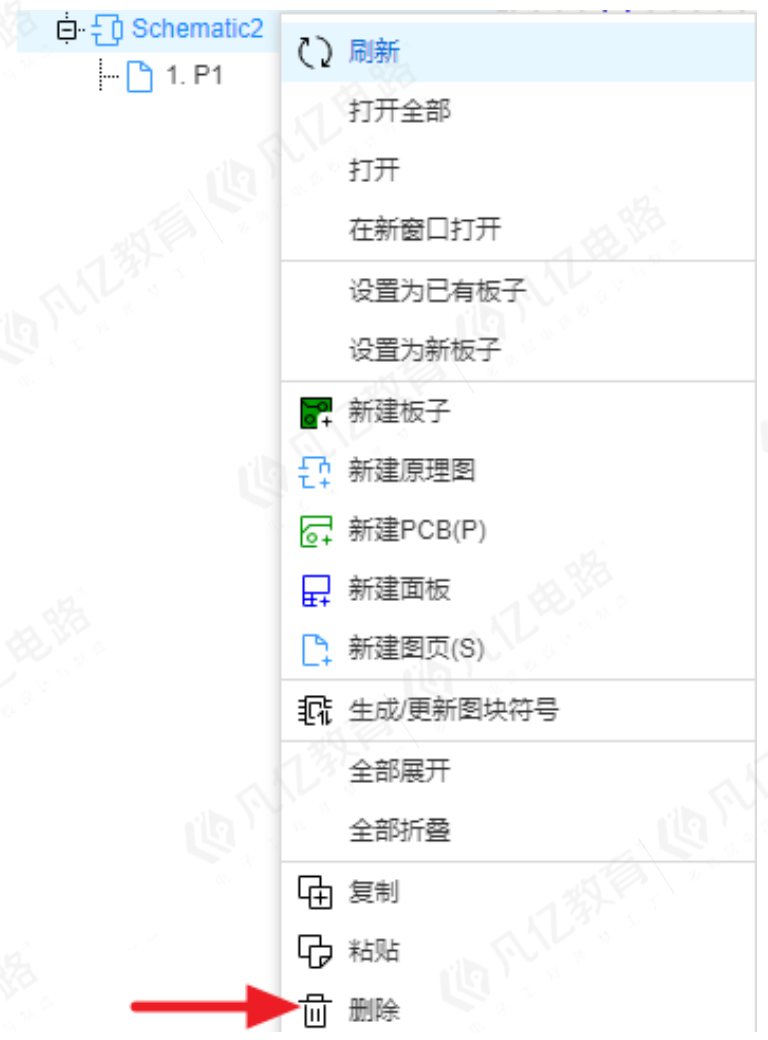

在工程中鼠标左击选中需要移除的原理图，然后鼠标右击选择“删除”命令即可移除该原理图如图2-12所示。

图2-12原理图的移除

2.2.5  新建或移除PCB

1．新建PCB

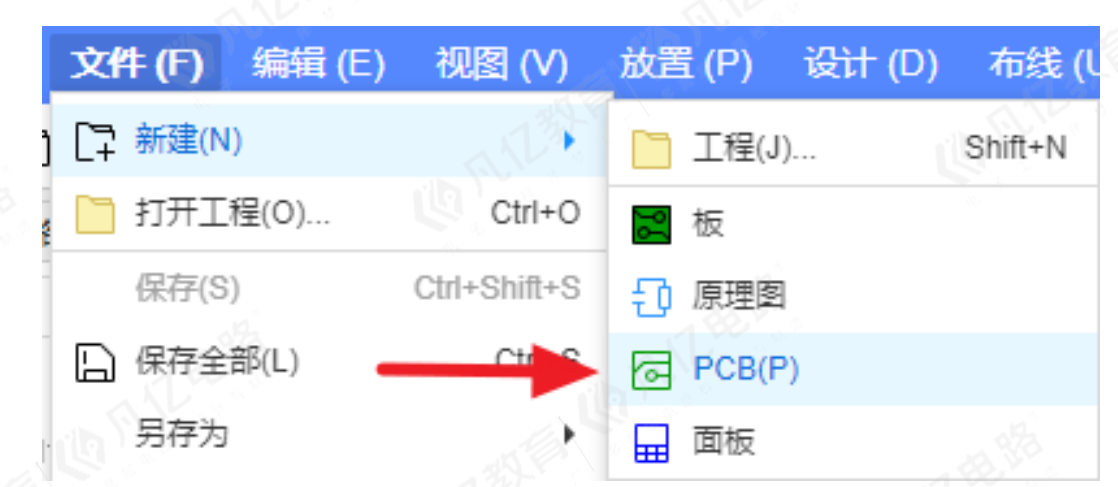

执行菜单命令“文件-新建-PCB”如图2-13所示，即可创建一个新的PCB文件在工程中。

图2-13新建PCB

2．已存在PCB的移除

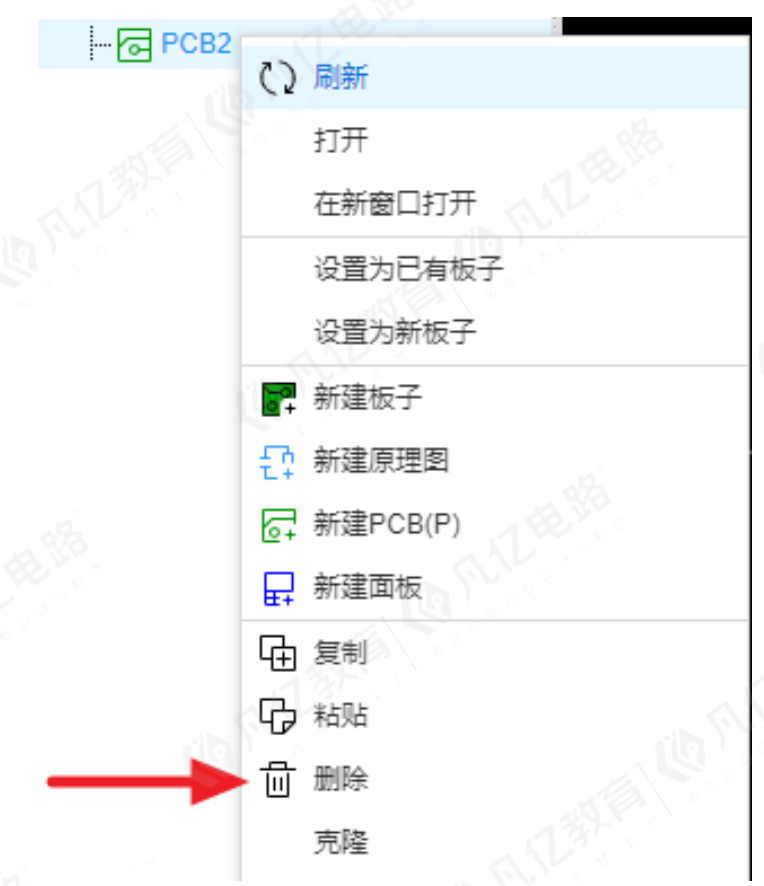

在工程中选中需要移除的PCB文件鼠标右击选择“删除”命令即可移除该PCB文件如图2-14所示。

图2-14 PCB的删除
