元件符号创建实例-ADC08200芯片的创建
浏览量:37
发布时间2026-04-07 17:03:24

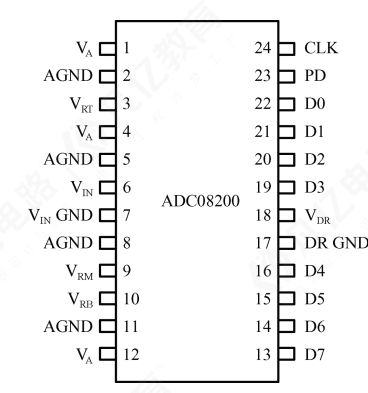

下载“ADC08200”器件的数据手册,找到数据手册中介绍器件引脚功能、引脚编号部分,据此创建ADC08200的原理图符号。ADC08200为24个引脚的IC类器件,管脚信号分为电源、模拟地、数字地及数据传输信号,如图3-30所示。

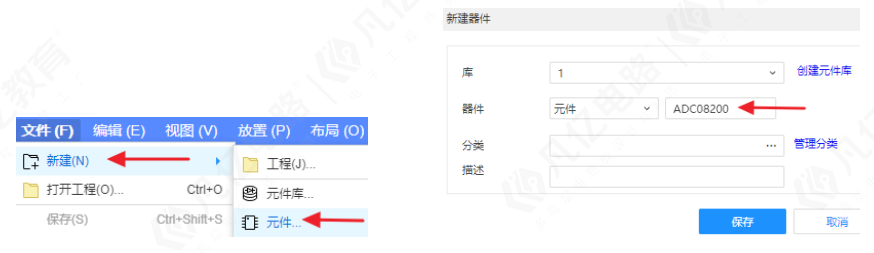

(1)执行菜单命令“文件-新建-元件”,在弹出“新建器件”弹窗中填写器件名称“ADC08200”,如图3-31所示。

图3-30 ADC08200 数据手册

图3-31新建元件

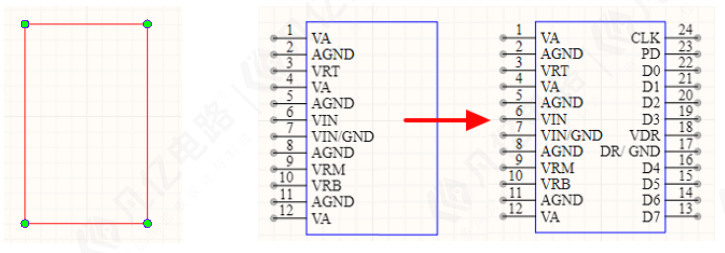

(2)点击顶部工具栏中快捷按钮“”,或者执行菜单命令“放置-引脚”,绘制一个空白的矩形框,如图3-32所示。

(3)单击顶部工具栏放置条形多引脚快捷按钮“”,在矩形框边缘单边放置12个引脚;放置完成后单击选中引脚在“右侧栏-属性”面板中分别按照数据手册中引脚功能、引脚编号填写引脚属性并放置,如图3-33所示;管脚长度默认为“0.2inch”。

图3-32绘制空白的矩形框                   图3-33在矩形框上放置管脚

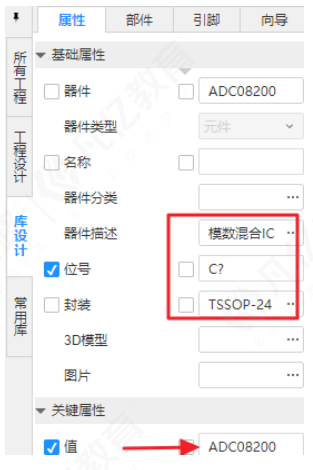

(4)引脚放置完成后,在“左侧栏-属性”面板对其元件属性进行设置,如图3-34所示;位号设置为“U?”,在“更多属性”选项中添加“值”选项,值填写为“ADC08200”,器件描述填写为“模数混合IC”,方便识别,从查询的资料中选出相应的封装,封装名为“TSSOP-24”,即可完成此元件的创建。

图3-34  ADC08200元件属性设置
