VKL128是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。L23+01

特点：

 • 工作电压 2.4-5.5V

• 内置32 kHz RC振荡器

• 偏置电压（BIAS）可配置为1/2、1/3

• COM周期（DUTY）为1/4

• 内置显示RAM为32x4位

• 帧频80Hz

• 掉电模式（通过关显示和关振荡器进入）

• 可配置4种功耗模式

• I2C通信接口

• 显示模式32x4

 • 3种显示整体闪烁频率

 • 软件配置LCD显示参数

 • 读写显示数据地址自动加1

 • VLCD脚提供LCD驱动电压（<(VDD-VLCD)）

 • 内置上电复位电路(POR)-TEST2接低电平使能

 • 低功耗、高抗干扰

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2    偏置电压1/2 1/3   S0P16 省电模式

VK1056B  2.4V～5.2V   14seg*4com  14*3  14*2   偏置电压1/2 1/3   SOP24 省电模式

VK1056C  2.4V～5.2V   14seg*4com  14*3  14*2  偏置电压1/2 1/3   SSOP24 省电模式

沈经理：135 5474 4703

VK1072B  2.4V～5.2V   18seg*4com  18*3  18*2  偏置电压1/2 1/3   SOP28 省电模式

VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2  偏置电压1/2 1/3   SOP28 省电模式

VK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式

VK1088B  2.4V～5.2V   22seg*4com  22*3   22*2   偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积

VK1128C 2.4V～5.2V  32seg*4com   32*3  32*2 偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积

VK0192M   2.4V～5.2V   24seg*8com       偏置电压1/4      LQFP44 省电模式

VK0256   2.4V～5.2V   32seg*8com          偏置电压1/4      QFP64 省电模式

VK0256B  2.4V～5.2V   32seg*8com           偏置电压1/4     LQFP64 省电模式

VK0256C  2.4V～5.2V   32seg*8com          偏置电压1/4     LQFP52 省电模式

VK0384   2.4V～5.2V 48seg*8com            偏置电压1/4      LQFP64 省电模式

VK1621  2.4V～5.2V   32seg*4com  32*3 32*2  偏置电压1/2 1/3  LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622  2.4V～5.2V   32seg*8com          偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1623   2.4V～5.2V   48seg*8com           偏置电压1/4     LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1625   2.4V～5.2V   64seg*8com          偏置电压1/4     LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1626   2.4V～5.2V   48seg*16com          偏置电压1/5     LQFP100/QFP100；DICE/DIE裸片(绑定COB)  省电模式

——————————————————————————————————————————————————

高抗干扰LCD液晶控制器及驱动系列:

VK1C21A  2.4～5.2V  32seg*4com    偏置电压1/2 1/3  3线/4线通讯接口  SSOP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK1C21B  2.4～5.2V  32seg*4com    偏置电压1/2 1/3  3线/4线通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK1C21C  2.4～5.2V  32seg*4com    偏置电压1/2 1/3  3线通讯接口  LQFP44；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK1C21D  2.4～5.2V  18seg*4com    偏置电压1/2 1/3  3线通讯接口 SOP28 高抗干扰/抗噪/低功耗

VK1C21DA  2.4～5.2V  18seg*4com    偏置电压1/2 1/3  3线通讯接口 SSOP28 高抗干扰/抗噪/低功耗

VK1C21E   2.4～5.2V  14seg*4com    偏置电压1/2 1/3  3线通讯接口 SOP24 高抗干扰/抗噪/低功耗

VK1C21EA 2.4～5.2V  14seg*4com    偏置电压1/2 1/3  3线通讯接口 SSOP24 高抗干扰/抗噪/低功耗

———————————————————————————————————————————————————

VK2C21A  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口  SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21AA  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口  SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21B  2.4～5.5V  16seg*4com 12*8  偏置电压1/3 1/4  I2C通讯接口  SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21BA  2.4～5.5V  16seg*4com 12*8  偏置电压1/3 1/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21C  2.4～5.5V  12seg*4com  8*8  偏置电压1/3 1/4  I2C通讯接口  SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21D  2.4～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C22A  2.4～5.5V  44seg*4com     偏置电压1/2 1/3  I2C通讯接口  LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C22B  2.4～5.5V  40seg*4com     偏置电压1/2 1/3  I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C23A  2.4～5.5V  56seg*4com  52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C23B  2.4～5.5V  36seg*8com    偏置电压1/3 1/4 I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C24A  2.4～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C24B  2.4～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

——————————————————————————————————————————————————

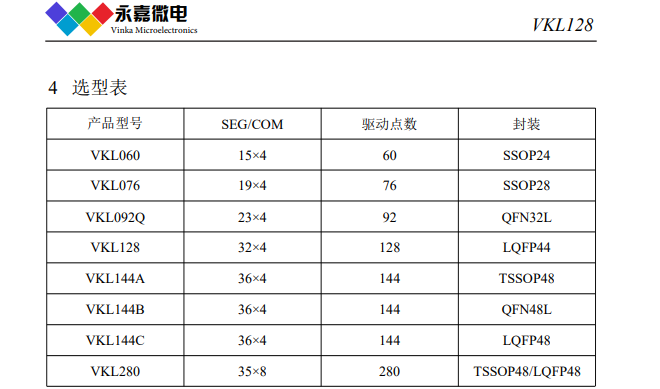

超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24 超低功耗/抗干扰

VKL076   2.5～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28 超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44 超低功耗/抗干扰

VKL144A  2.5～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰

VKL144B  2.5～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰

——————————————————————————————————————————————————

静态显示LCD液晶控制器及驱动系列：

VKS118  2.4～5.2V 118seg*1com  偏置电压 --     4线通讯接口  LQFP128 可视角大,对比度好,不闪烁

VKS232  2.4～5.2V 116seg*2com  偏置电压1/1 1/2 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
