雷猴啊，今天聊另一个高频的面试题：SPI。

这个考的概率也非常非常大，因为SPI用的实在是太多太多了，可以说80%的项目都会用到。

以前我刚做开发时，也很怕spi，同样是spi时序，这个器件可以，换一个器件就不行了。

也被这玩意儿折腾得想砸键盘。以为不就是几根线嘛，接上去时序按照spi的不就行了？

这种痛，只有搞过单片机通信的人才懂，其实就是spi四种模式搞的鬼。如果SPI协议的传输流程和这四种模式你没搞透，将来遇到的问题只会更多。

连个最基本的通信都搞不定，还怎么去驱动复杂的器件？怎么去实现更牛逼的功能？

读完这篇文章，你将彻底告别SPI模式选择困难症，拿到一个新的SPI器件，你就能快速找到它的模式信息，自信地在代码里配置正确，让你的设备顺利"对上话"。

好，不卖关子了，直接开整。

介于很多人对spi可能不太熟悉，先介绍一下，SPI（Serial Peripheral Interface）协议，中文叫串行外围接口。它是一种高速、全双工、同步通信总线。

注意关键词：同步、串行、全双工。

同步，意味着通信双方要靠同一根时钟线（SCK）来协调数据发送和接收的节奏。就像两个跳舞的人，得跟着同一个节拍器才能跳齐。

串行，意味着数据是一位一位地传输，而不是像并行通信那样同时能传几个数据。虽然速度可能不如并行，但引脚少啊，省资源。

全双工，理论上是可以在同一时刻既发送数据又接收数据。SPI有两根独立的数据线：MOSI（Master Out Slave In，主机输出，从机输入）和MISO（Master In Slave Out，主机输入，从机输出）。

主机通过MOSI发送数据给从机，从机通过MISO发送数据给主机。因为这两根线是分开的，所以理论上可以同时进行，实现全双工。但实际应用中，很多场景是主机发完命令从机再发数据，或者反之，表现得更像半双工。

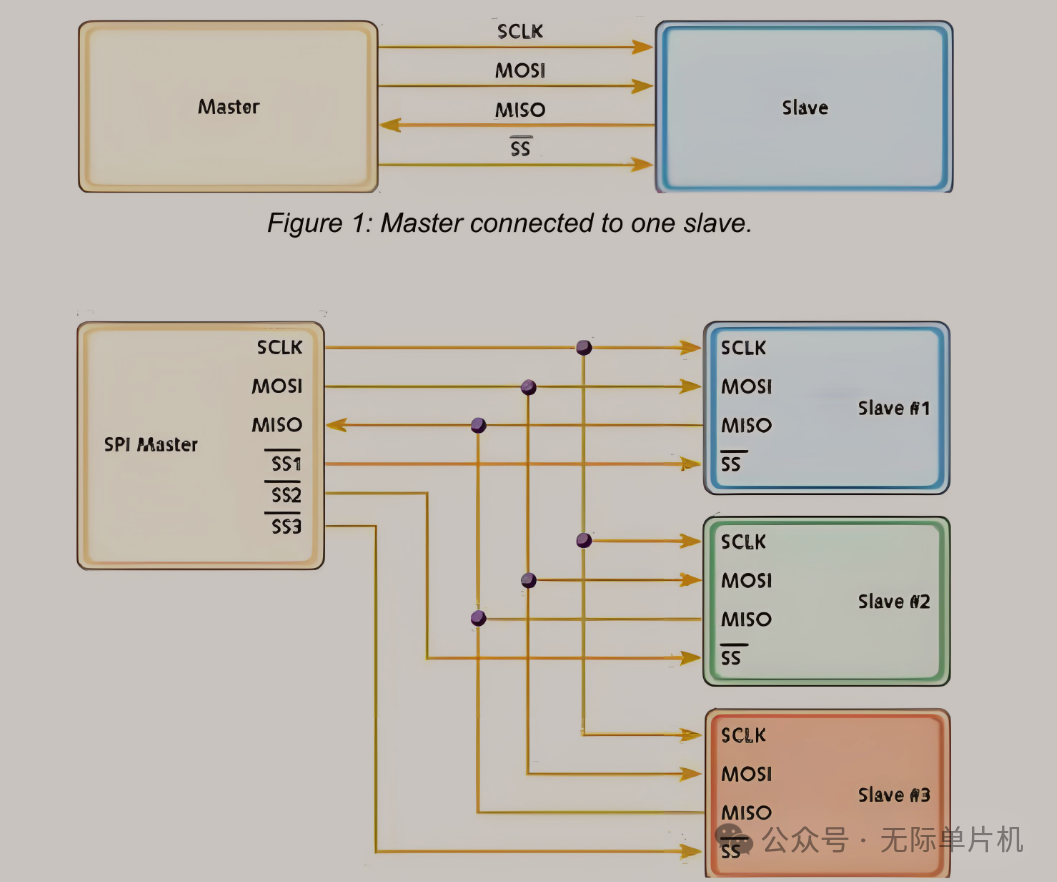

除了SCK、MOSI、MISO，SPI通常还需要一根片选线（SS，Slave Select，或者叫CS，Chip Select）。

主机通过SS线来告诉某个特定的从机：“喂，说你呢，准备好，我要跟你通信了！”

当主机需要跟多个从机通信时，每路从机都需要一个独立的SS线，主机通过拉低（通常是低电平有效）对应从机的SS线来选中它。未被选中的从机在高阻态，不参与通信。

理解SPI的传输流程，关键在于理解数据是怎么随着时钟脉冲一位一位地在MOSI和MISO线上“跑”的。

主机和从机都有一个移位寄存器（Shift Register）。发送方要发送一个字节（8个bit），它先把这8个bit装进自己的移位寄存器里。

接收方也准备一个空的移位寄存器等着。

通信开始时，主机拉低目标从机的SS线。然后，主机开始在SCK线上发送时钟脉冲。

每一个时钟脉冲到来时（具体是上升沿还是下降沿，取决于模式），发送方会把移位寄存器里的最高位（或者最低位，这取决于SPI的bit序设置，通常是MSB First，即最高位先行）“推”到数据线（MOSI或MISO）上。

同时，接收方会在此时刻从数据线（MISO或MOSI）上“读”入对方发送过来的一个bit，并把它“移”进自己的移位寄存器。

这个过程是同步进行的：发送方推一个bit出去的同时，接收方拉一个bit进来。就像两个人面对面，一个人把手里的球递出去，同时接过对方递过来的球。

这样重复8次，一个字节就传输完成了。发送方的移位寄存器清空了，接收方的移位寄存器里装满了对方发来的一个字节数据。

在同一个8个时钟周期内，主机通过MOSI发送了一个字节给从机，同时，从机也通过MISO发送了一个字节给主机（这个字节的内容可能是从机状态、之前操作的结果，或者仅仅是预设的填充值）。这就是为什么说是全双工，数据在两根线上是同时流动的。

当然，很多时候我们只关心其中一个方向的数据。比如主机发送一个命令，从机返回一个寄存器值。这时主机发送命令时，从机在MISO上发的是无效数据；

从机返回寄存器值时，主机在MOSI上发的可能是无效数据或者下一个命令的一部分。但物理上，数据流是同时进行的。

传输完一个字节或一组字节后，主机可以拉高SS线，结束本次通信。

下面聊下SPI的四种模式：CPOL与CPHA的组合

SPI之所以让很多人头疼，很大一部分原因就在于它的四种模式。这四种模式由两个参数决定：CPOL（Clock Polarity，时钟极性）和CPHA（Clock Phase，时钟相位）。

•CPOL：时钟极性

CPOL决定了时钟线SCK在空闲状态（SS线为高电平，没有通信时）时的电平。

CPOL = 0：SCK空闲时为低电平。

CPOL = 1：SCK空闲时为高电平。

•CPHA：时钟相位

CPHA决定了数据是在时钟的哪个边沿被采样（读取）。

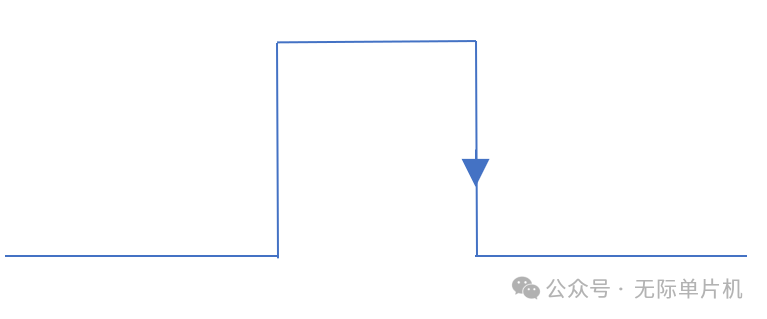

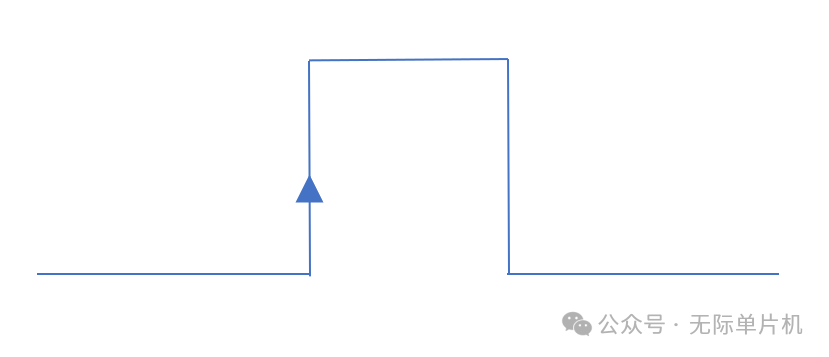

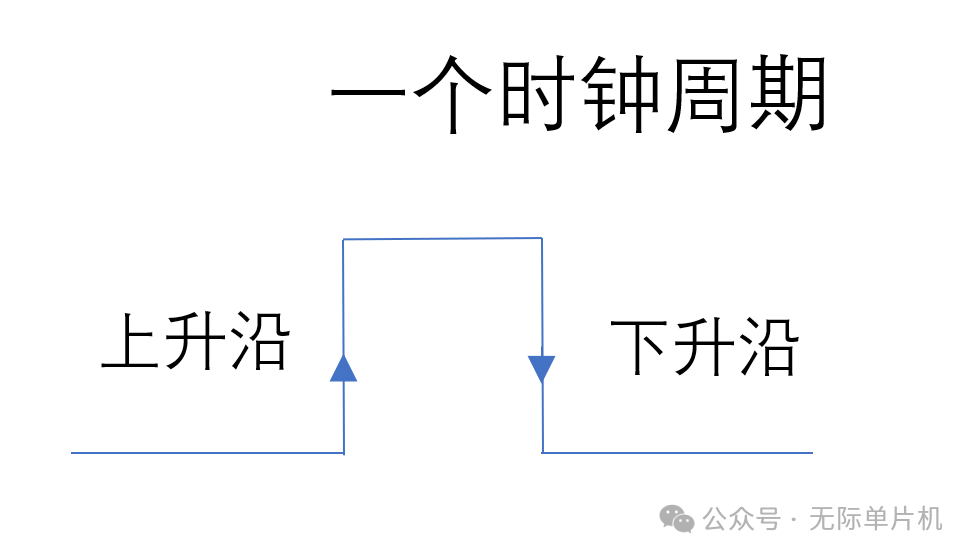

一个时钟周期，会有两个跳变沿，上升沿和下降沿。

CPHA = 0：数据在时钟的第一个跳边沿(上升沿)到来时被采样。

CPHA = 1：数据在时钟的第二个跳变沿(下降沿)到来时被采样。

将CPOL和CPHA进行组合，就产生了SPI的四种工作模式（Mode）：

1.模式 0 (Mode 0): CPOL=0, CPHA=0

￮SCK空闲时为低电平。

￮数据在SCK的上升沿(从低到高)时被采样。

￮SCK的下降沿（从高到低)用于发送方改变数据线上的数据。

举个例子：时钟线平时趴在地上（低），通信开始，它第一次站起来（上升沿），接收方赶紧看数据线！然后它又趴下（下降沿），发送方趁机把下一个数据放数据线上准备好。

2.模式 1 (Mode 1): CPOL=0, CPHA=1

￮SCK空闲时为低电平。

￮SCK的上升沿（从低到高，这是时钟的第一个跳变沿）用于发送方改变数据线上的数据。

￮数据在SCK的下降沿（从高到低，这是时钟从活动状态回到空闲状态的第二个跳变沿）被采样。

举个例子：时钟线平时趴在地上（低），通信开始，它站起来（上升沿），发送方把数据放好。然后它又趴下（下降沿），接收方赶紧看数据线！

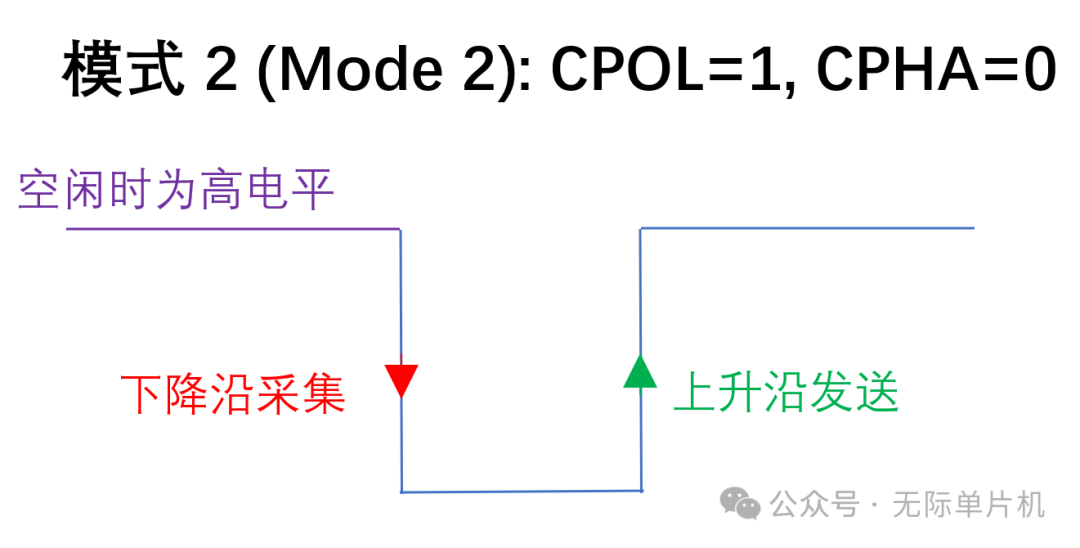

3.模式 2 (Mode 2): CPOL=1, CPHA=0

￮SCK空闲时为高电平。

￮数据在SCK的下降沿（从高到低，这是时钟从空闲状态进入活动状态的第一个跳变）被采样。

￮SCK的上升沿（从低到高，这是时钟的第二个跳变）用于发送方改变数据线上的数据。

举个例子：时钟线平时站着（高），通信开始，它第一次趴下（下降沿），接收方赶紧看数据线！然后它又站起来（上升沿），发送方趁机把下一个数据放数据线上准备好。

4.模式 3 (Mode 3): CPOL=1, CPHA=1

•SCK空闲时为高电平。

•SCK的下降沿（从高到低，这是时钟的第一个跳变）用于发送方改变数据线上的数据。

•数据在SCK的上升沿（从低到高，这是时钟从活动状态回到空闲状态的第二个跳变）被采样。

举个例子：时钟线平时站着（高），通信开始，它趴下（下降沿），发送方把数据放好。然后它又站起来（上升沿），接收方赶紧看数据线！

理解上面这些图，面试再也不用慌啦，如果心理素质强的，直接现场边画边讲解效果更好。

为什么模式必须匹配？

因为SPI是同步通信，主从双方必须对数据的“节拍”达成一致。

主机的时钟波形、发送数据改变的时机、接收数据采样的时机，必须和从机期望的时钟波形、发送数据改变的时机、接收数据采样的时机完全对得上。

如果主机配置的是模式0（CPOL=0, CPHA=0），它会在时钟上升沿发出下一个脉冲并准备好数据，在下降沿改变数据线电平，并在上升沿采样数据。

如果从机配置的是模式3（CPOL=1, CPHA=1），它期望空闲时时钟是高电平（跟主机的低电平就不符），期望在时钟上升沿采样数据（跟主机的采样时机可能不符，取决于时钟波形）。

这种不匹配会导致：

•时钟信号的空闲电平就不对，从机可能根本不认为通信开始了。

•即使时钟勉强看起来像样，主机发送方在某个边沿改变数据电平，但从机接收方却在错误的边沿去采样，这时候数据线上的电平可能还在变化中，或者已经是下一个bit的电平了。结果自然是采样到错误的数据。

所以，当你的SPI通信出现问题时，第一件事就是去查从设备（传感器、屏幕、存储器等）的datasheet，找到它要求的SPI模式（CPOL和CPHA）。然后在你的单片机SPI配置寄存器里，把CPOL和CPHA位设置成对应的值。

对于常见的STM32、GD32、或其他厂家的单片机，SPI外设的控制寄存器里都会有专门的位来控制CPOL和CPHA。比如在某个单片机的SPI控制寄存器1 (SPI_CR1) 里，可能就有CPOL和CPHA这两个位。

比如要配置成模式0，你就把CPOL和CPHA都写0。

要配置成模式3，就把CPOL和CPHA都写1。

那对于一些用SPI的外围从机芯片呢？怎么看是用的SPI的哪种模式？

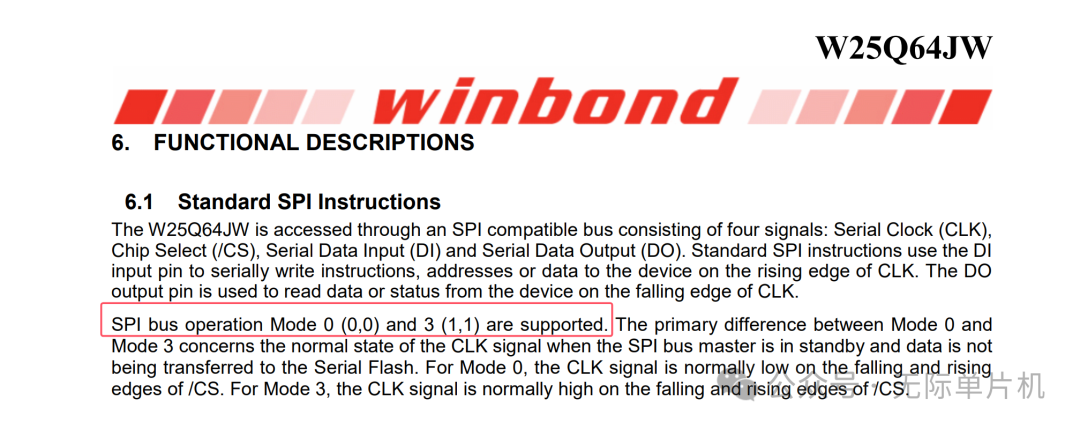

我们拿W25Q64这颗Flash芯片举例，我们在芯片数据手册上找到关于SPI的介绍。上面有写支持的模式，比如这颗芯片支持模式0(Mode 0)和模式3(Mode 3)。

就是这么简单，但却是确保通信正常的前提。

当然，SPI还有其他一些需要注意的配置，比如数据长度（8位还是16位）、数据位序（MSB First还是LSB First）、时钟分频等。但就模式而言，CPOL和CPHA是核心中的核心。

把SPI的这套逻辑摸透了，你会发现，其实它没那么玄乎，无非就是信号的配合和时序的同步。搞懂了模式的区别，datasheet上的时序图看起来也不会那么陌生和可怕了。
