通过使用“远程抓取器件”功能，用户可以批量选取多个器件，随后通过鼠标左键逐个点击放置，实现高效精准的器件布局。该功能特别适用于在大规模芯片周边配置去耦电容、电阻等元件，能够快速将元件定位到目标焊盘附近或芯片背面。操作过程中，用户可通过连续点击实现元件的快速定位，大幅提升设计效率。具体操作流程如下所示：

1、在菜单栏中点击"FanySkill-布局-远程抓取器件"选项，如图1所示，快捷调用指令“zsp”，弹出“器件远程抓取工具-zski..”对话框。

图1 打开“远程抓取器件”功能

2、进行远程抓取器件前需要做准备工作，首先需要打开软件系统的“Move”命令，如图2所示，而后在find面板只勾选“Symbols”选项抓取器件，如图3所示，Options面板选择“User Pick”选项，如图4所示。

图2 打开“Move”命令

图3 Find面板勾选“Symbols”

图4 Options面板选择“User Pick”

3、然后在“器件远程抓取工具-zski..”对话框中，点击“Select”按钮，选中需要摆放的器件，可批量框选器件，如图5所示，可多次点击“Select”按钮进行多次选择器件。

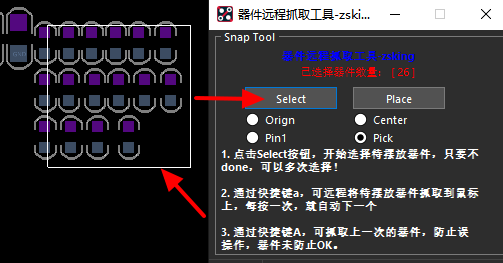

图5 批量选择器件

点击“Place”按钮进行放置器件，每点击一次可放置一个器件，直到将已选中的器件放置完毕，如图6所示，或按快捷键小写的“a”放置器件，每按一次放置一个器件，按快捷键大写的“A”可撤回上一个放置的器件重新放置；如图7所示。

图6 放置器件

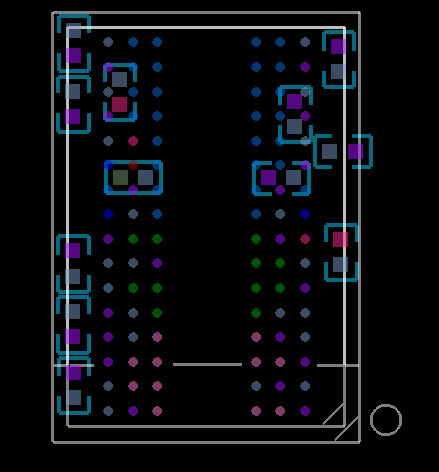

图7 远程抓取放置完成
