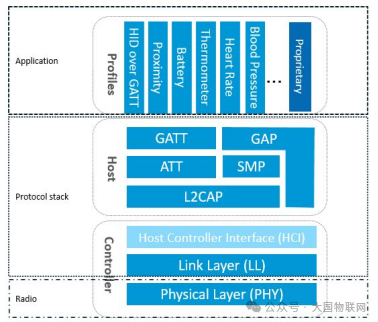

BLE架构图在文章标题中我们多次引用这份架构图，只因为这份图实在是太重要了，但是对于初学者来说可能理解不了，还是希望大家多看看这张图，尤其是学习协议理论上的知识的时候。话不多说，今天我们要分析的是BLE的配对和绑定过程。简单来说配对就是密钥交换的过程，绑定就是存储密钥的过程。

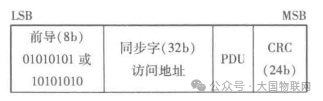

一，协议层面首先对协议做下回顾，广播就不讲了，讲的地方太多了，咱们直接从数据包开始。数据包的结构如下：

数据包

数据包PDU

数据包PDU包头数据包的PDU的头部的LLID，这是区分包的用途的主要标识。LLID:（Logical Link Identifier），信道标识符

00 表示为保留;

01表示为链路层数据PDU,传输到上层的数据且L2CAP消息是连续分段或空的PDU;

10 表示为链路层数据PDU,传输到上层的数据且L2CAP消息的起始或未分段的完整I2CAP消息

11表示为链路层控制包，链路层完成控制

LLID=0x10时报文结构

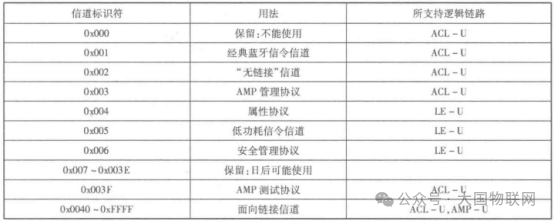

信道ID:CID（Channel Identifier）

CID=0x06 表示数据是传输到安全管理协议层的数据

SMP层包结构

CID=0x06后面紧SMP层的操作码

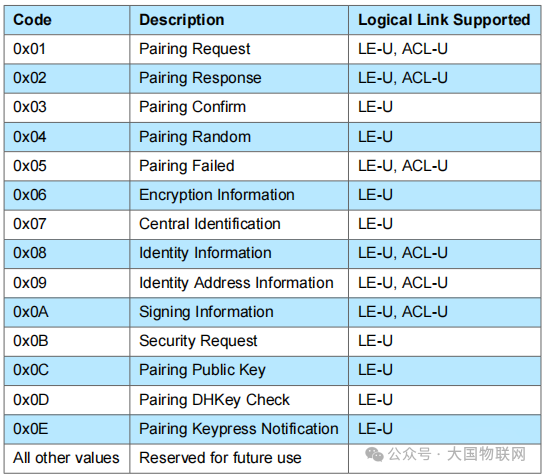

SMP层操作码

接下来我们看下绑定的通信过程

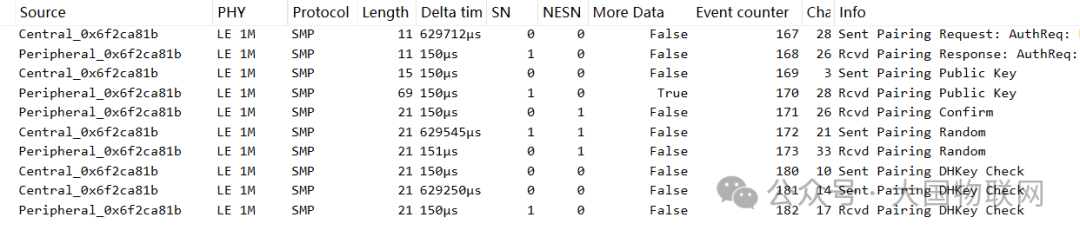

全部SMP通信过程数据接下来我们一条一条的解读一下。第1条数据包

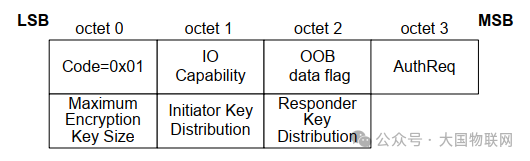

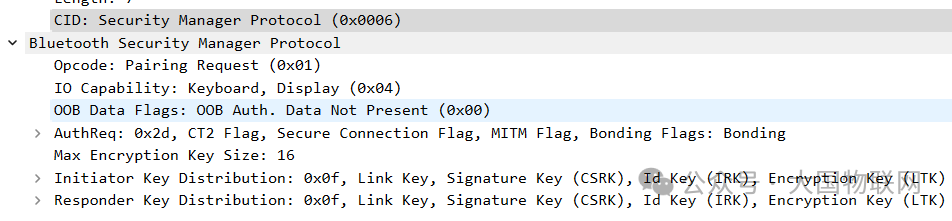

操作码 Opcode=0x01 配对请求

当设备需要建立安全连接（如读写加密特征、绑定设备）时，由主设备主动发送。要传递的信息包含以下关于配对的信息说明。

1，自己的IO能力

2，OOB能力

3，请求的加密的属性设置

4，密钥长度

5，主设备可以分发密钥的类型有哪些

6，请求从设备可以分发的密钥类型有哪些

IO能力

IO能力说明自己是否包含键盘、显示器之类的人机交互设备，以便于输入或者显示配对码。

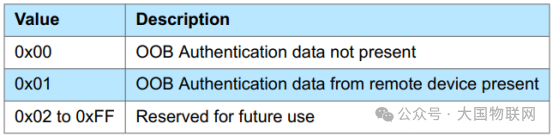

OOB标识

是否具有其他非无线的方式传递密钥信息，称为“带外”OOB。

请求的安全属性

Bonding_Flags：交换密钥后是否存储密钥信息。

MITM:设备请求MITM（防中间人攻击）。

SC:设备是否支持LE安全配对。

Keypress：仅在密钥输入协议中使用，双方都为1，将生成按键通知。

第2条数据包

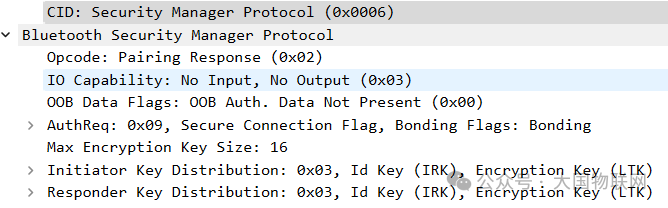

操作码 Opcode=0x02 配对响应

同样的从机也向主机表明自己的能力第3条数据包

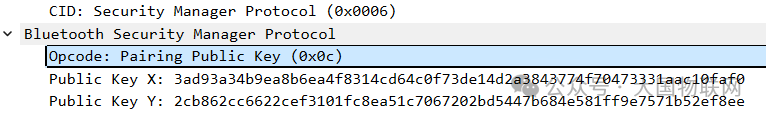

操作码 Opcode=0x0C 配对公钥分发

精髓来了：

32字节的X坐标和32字节的Y坐标构成了公钥（基于椭圆曲线）。

1，公钥和私钥是具有一定关系，并不是完全独立的。

2，双方虽然不知道彼此的私钥，通过用自己的私钥和对方发来的公钥进行运算可以得到DHKey，另一方同样的可以得到一个密钥DHKey，而这个DHKey双方是相同的，然后用DHKey进行初步加密和进行后续的密钥计算。

通过上面的公钥交换，双方得到了同一个密钥，而第三方又不知道这个密钥，有没有觉得那些牛逼的数学家就是个天才。第4条数据包

操作码 Opcode=0x0C 配对公钥分发

从机也向主机发送自己的公钥，主机计算自己的DHKey。第5条数据包

操作码 Opcode=0x03 配对确认

发送确认值，确认值通过以下方式计算得出

Confirm Value = f4(DHKey || RandomValue || Address || Other parameters)

关于这个公式是什么，你只要知道f4是一个公式，经过这个公式计算后的数据是和后面括号里的参数唯一对应即可。

正常的配对过程应该是：
主机发送随机数（0x04），接着从机发送随机数（0x04），从机发送确认值（0x03），然后双方根据这些信息计算并验证确认值。

这样双方拥有相同DHKey、主机随机数、从机随机数，计算出来的确认码一致。

但是我不知道为什么nordic的协议栈会先发送确认值，然后才进行了随机数的交换，难道是没有使用随机数计算确认值？有知道朋友欢迎评论区交流。

第6条数据包

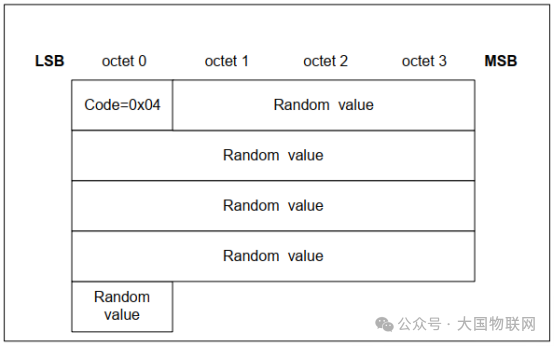

操作码 Opcode=0x04 发送随机数

经过交换

从机拥有：自己的随机数，主机的随机数，共享密钥，自己生成的确认码

主机拥有：自己的随机数，从机的随机数，共享密钥，从机生成的确认码

主机就可以通过

Confirm Value = f4(DHKey || RandomValue || Address || Other Parameters)

计算确认码和从机传送的确认码是否一致。

一旦双方成功通过DHKey Check，就说明两边：

    拥有相同的Diffie-Hellman Key（DHKey）

    使用了相同的输入参数（Na、Nb、r、IOcap 等）

    没有中间人篡改或攻击

接下来，双方会使用如下公式来生成会话加密密钥（LTK，Long Term Key）

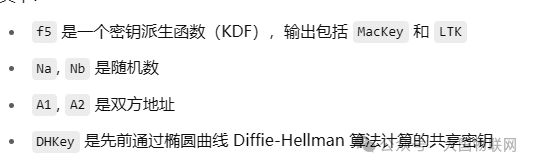

LTK = f5(DHKey, Na, Nb, A1, A2)

第7条数据包

操作码 Opcode=0x04 发送随机数

正常应该是先交换双方的随机数才对啊。

第8条数据包

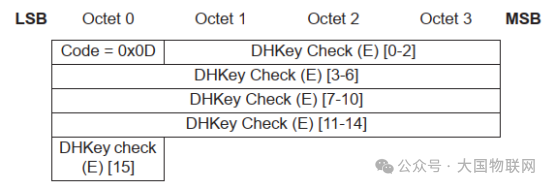

操作码 Opcode=0x0d DHKey校验

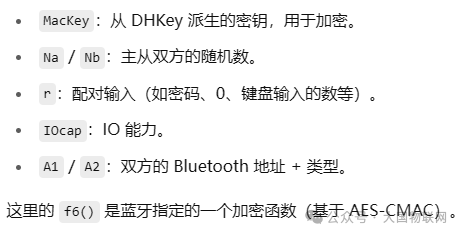

这里校验码由以下信息生成E = f6(MacKey, Na, Nb, r, IOcap, A1, A2)

验证配对过程中的关键参数没有被篡改。第9条数据包 主机重复发送0x0d第10条数据包

操作码 Opcode=0x0d DHKey校验

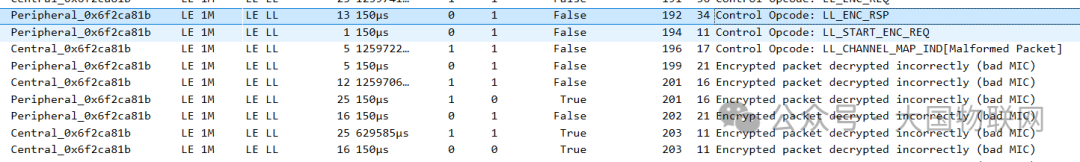

从机也向主机发送自己的校验码双方校验完成以后，即验证了双方加密信息的一致性，其他密钥直接通过DHKey派生而来。根据加密方式的不同，后续可能进行密钥交换，nordic没有这个步骤，后续直接开启了链路加密。第11条数据包

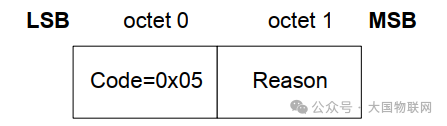

操作码 Opcode=0x05 配对失败

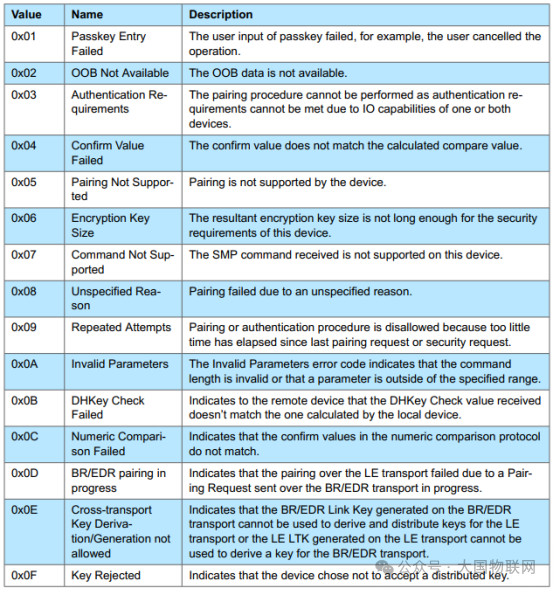

当然当你配对发生异常的时候，对端会发送一个0x05操作码的指令告诉你配对失败的原因。我使用官方心率例程的时候，第一次配对成功后，下次再次点击配对，那么回复的就是0x05配对码的0x05号原因。即使手机上删除绑定信息，依然不能再次绑定，除非擦除芯片后重新烧录程序。大概是因为设备端没有做删除密钥的操作，这个问题我们后续再研究。拿nordic代码举例

跟没有paring的ble应用代码相比，有paring的ble应用只多了一个初始化函数：peer_manager_init()，peer_manager_init实现代码如下所示：

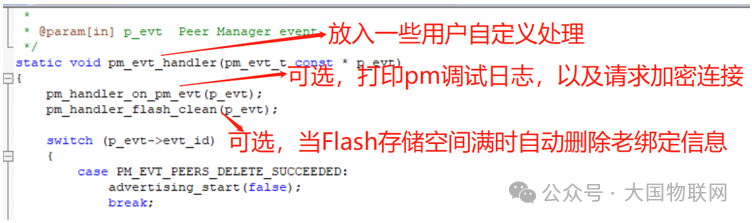

peer_manager_init里面注册了一个回调函数：pm_evt_handler，用来添加一些用户自定义的处理，例子代码pm_evt_handler的实现如下所示：

至此，一个just works的蓝牙配对例子就算完成了。

也就是我们只对加密提出了一些要求，进行了简单的配置，其他的工作全部是由协议栈完成的，所以你从代码里也找不到密钥，密钥是有协议栈生成的。

希望通过以上的介绍，大家能对神秘的配对过程不再感到那么神秘。
