三极管开关电路设计与应用

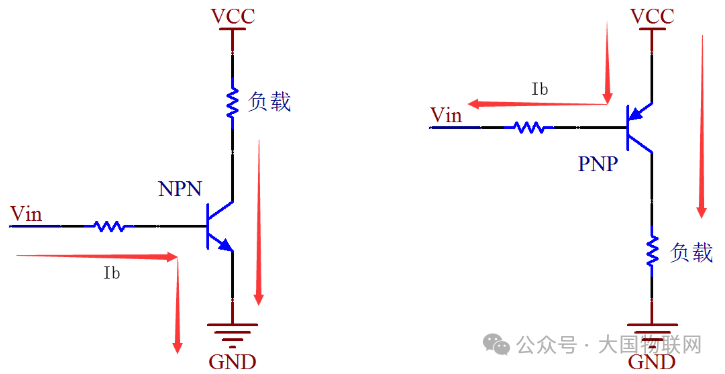

晶体管作为开关使用时，要用PNP型来控制接Vcc的引线（作为下管），用NPN型的晶体管来控制接地的引线（作为上管）；（P/N-MOS管也是同样道理）

下面详细介绍10种三极管开关驱动电路图

（1） NPN/PNP三极管反相器电路：Vin无输入电位，Q1截止；Vin高电平时Q1导通，Q2基极得高电位，Q2截止。

（2）两只NPN三极管反相器电路： Vin无输入电位Q1截止,Q2导通；Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。

（3）PNP三极管开关电路：当输入端悬空时Q1截止。VIN输入端接入低电平时，Q1导通，继电器吸合。

（4）PNP三极管开关电路：当Vin无输入电位时Q1截止；Vin接入高电平Q1导通，继电器吸合。

（5）三极管下拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。

（6）三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。

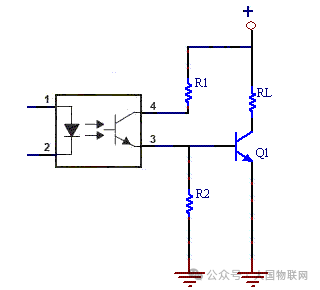

（7）光藕控制NPN三极管-1

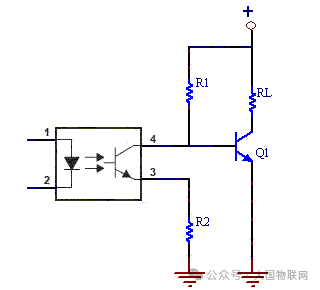

（8）光藕控制NPN三极管-2

（9）光藕控制PNP三极管-1

（10）光藕控制PNP三极管-2
