大家好，我是王工。

今天和大家分享一下Innoscience的GaN Layout设计指导手册中的关键要点。虽然手册主要针对GaN器件，但其中的设计思路和优化方法同样适用于我们常见的开关电源设计。

在实际工程应用中，良好的PCB布局设计对系统性能至关重要。为了充分发挥功率器件的开关特性，同时避免各种干扰因素，我们需要特别关注layout设计，尤其是如何减小回路中的寄生效应。

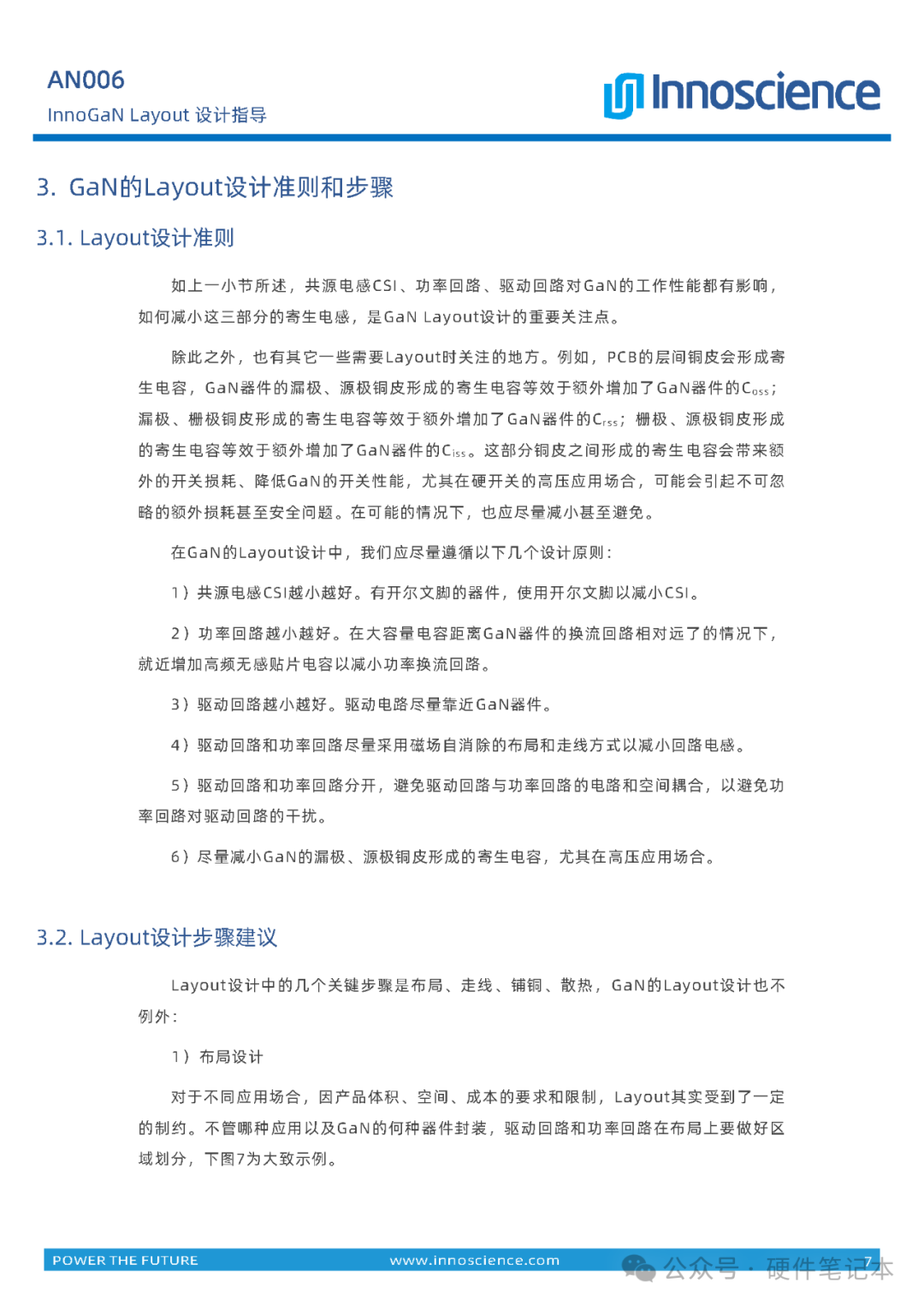

在layout设计中，有三个关键因素会直接影响电源的工作性能：

1. 共源电感设计

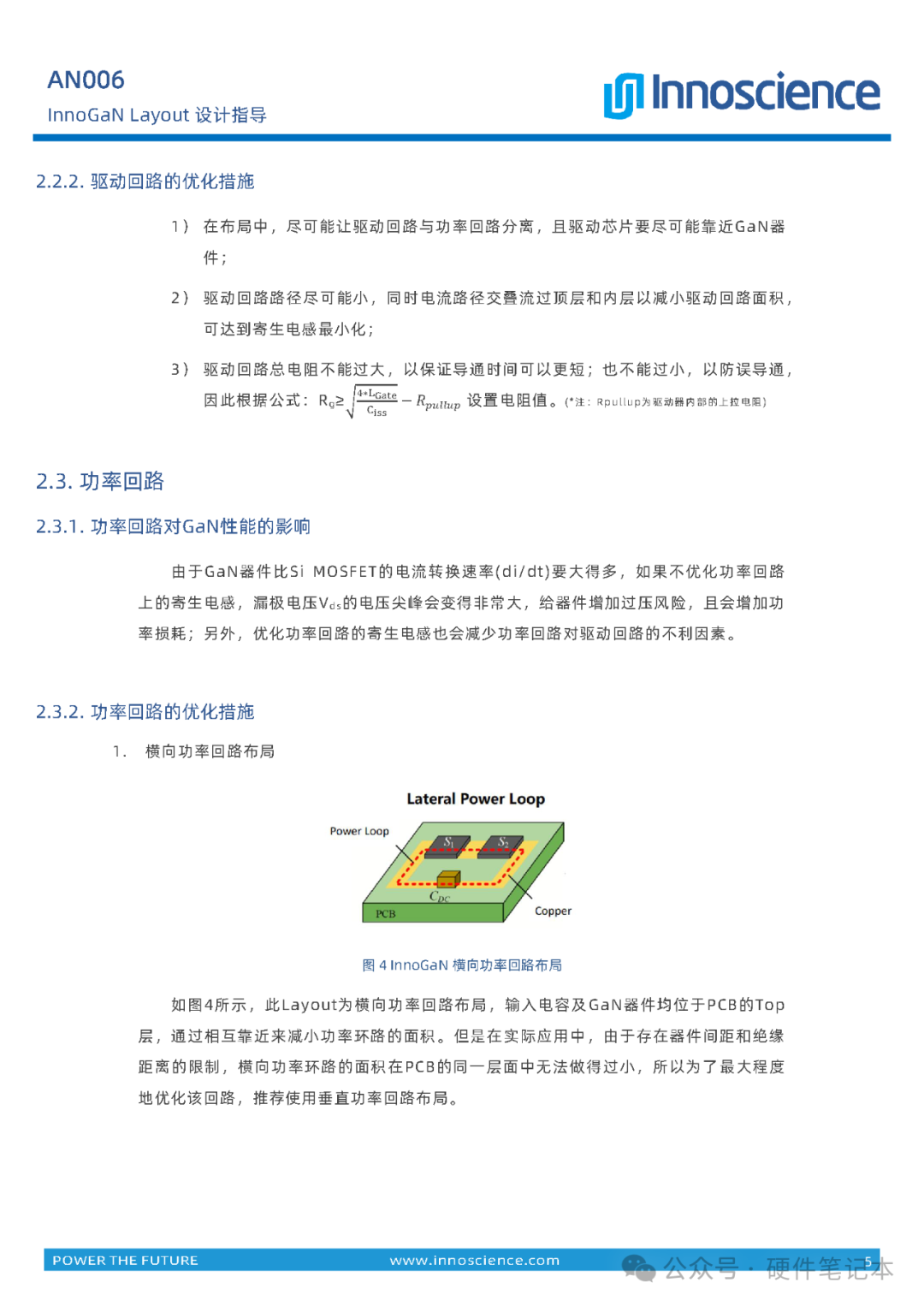

2. 驱动回路优化

3. 功率回路布局

如何有效减小这三部分的寄生电感，是我们layout设计的重中之重。此外，还有一些容易被忽视但同样重要的细节需要关注：

• PCB层间铜皮形成的寄生电容

• 开关器件漏极和源极铜皮产生的等效Coss

• 漏极和栅极铜皮形成的等效Crss

• 栅极和源极铜皮形成的等效Ciss

这些寄生参数不仅会增加额外的开关损耗，降低系统效率，在高压硬开关应用中还可能带来安全隐患。因此，在layout设计时，我们都应该尽可能减小甚至消除这些不利影响。

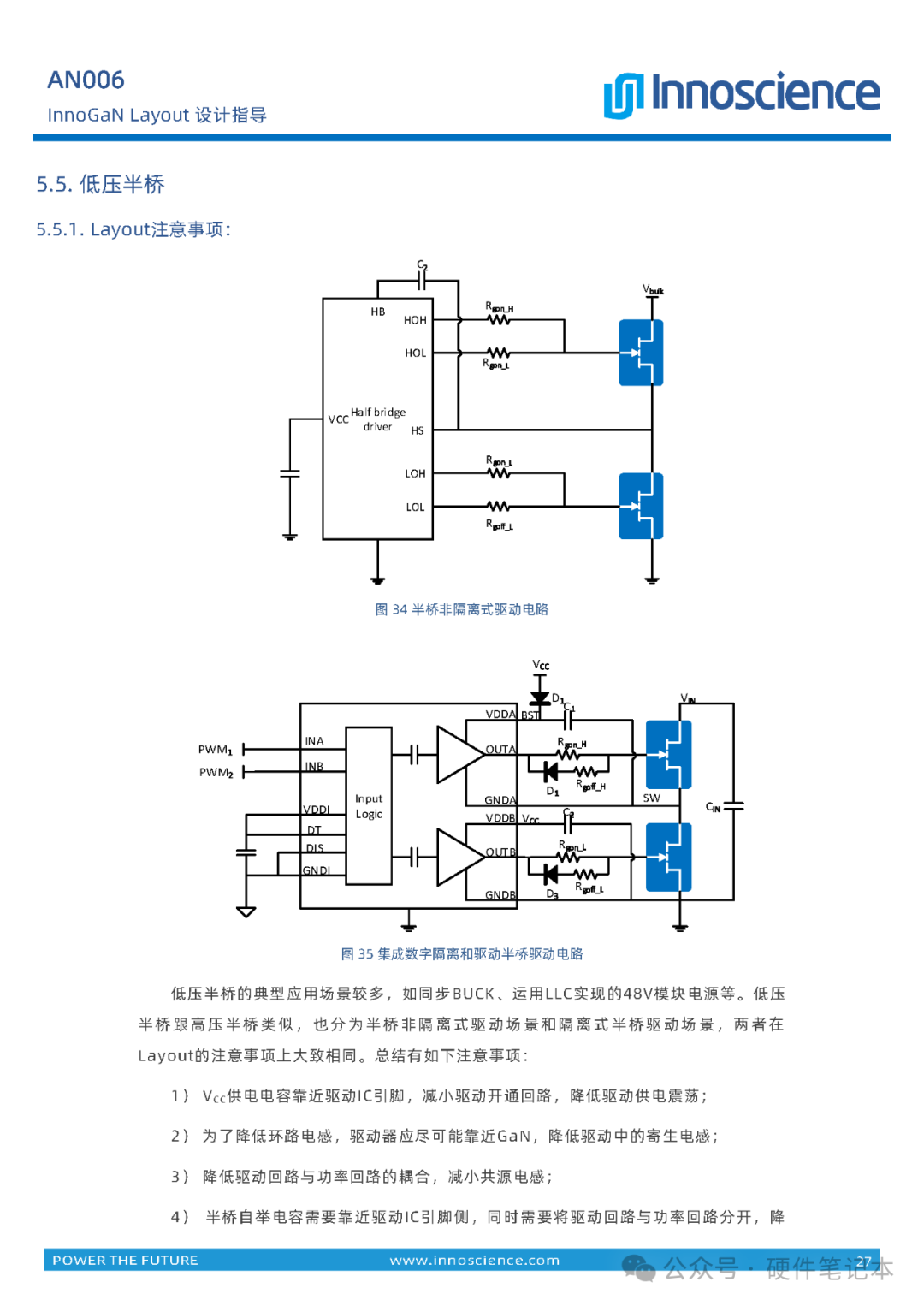

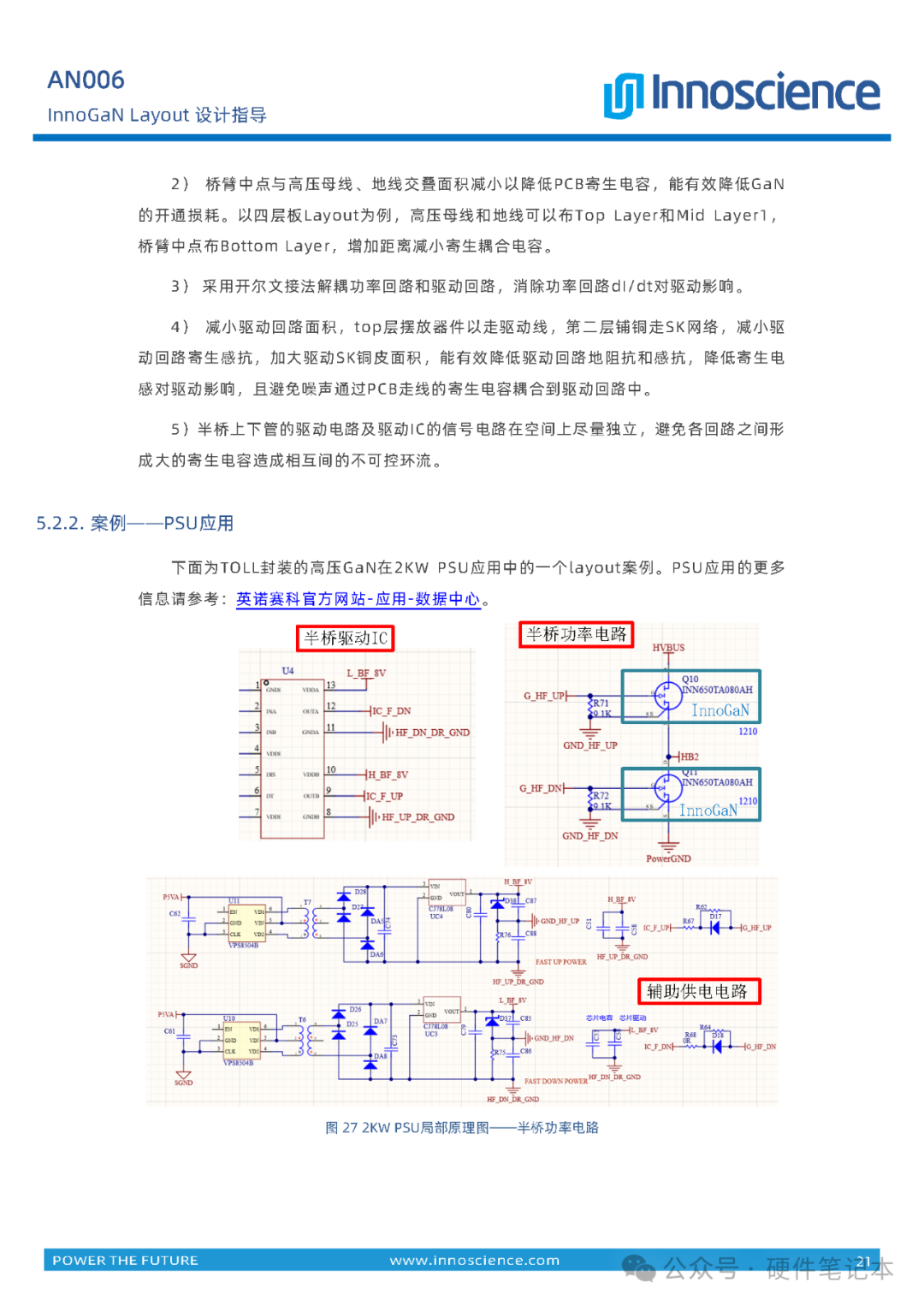

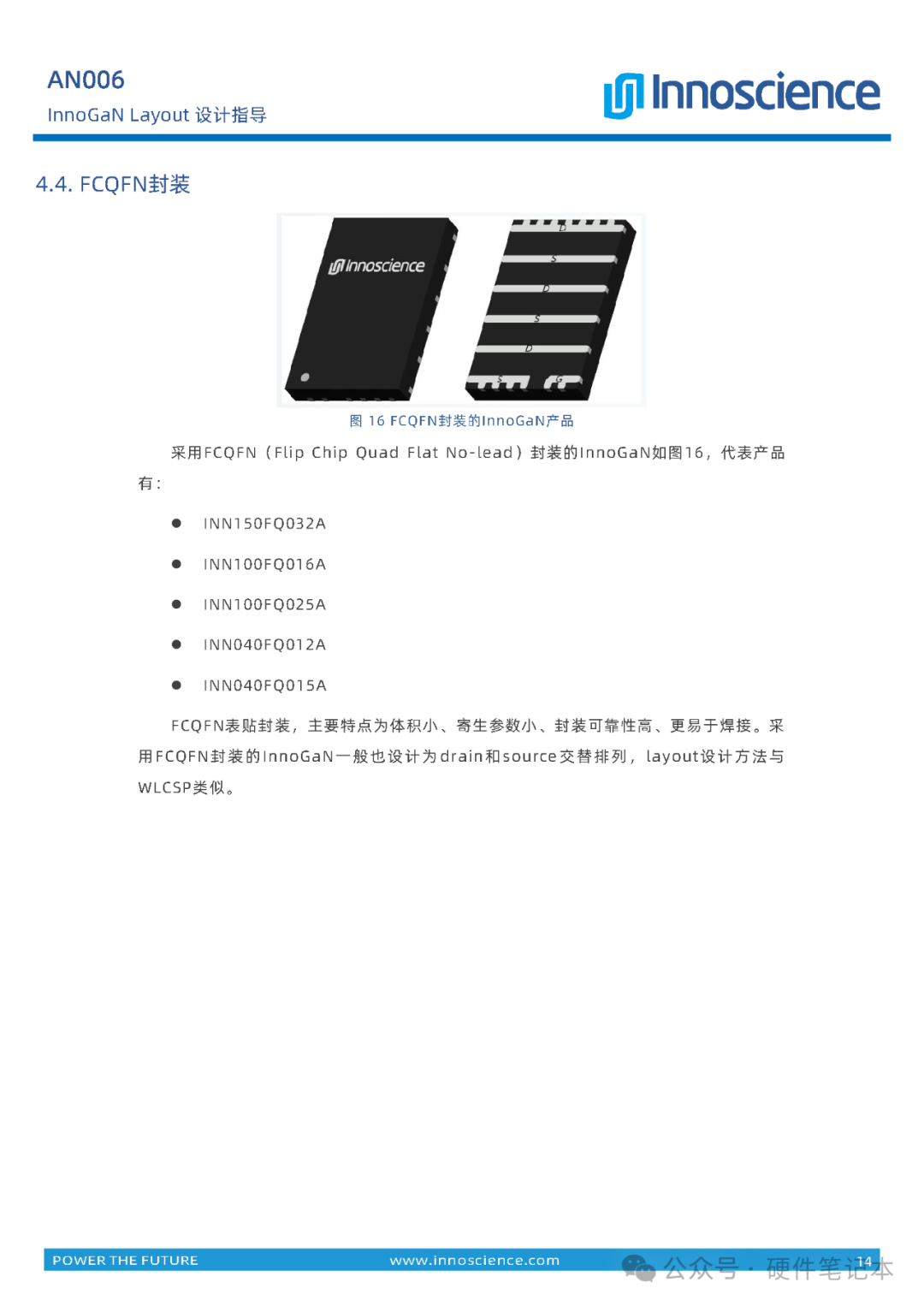

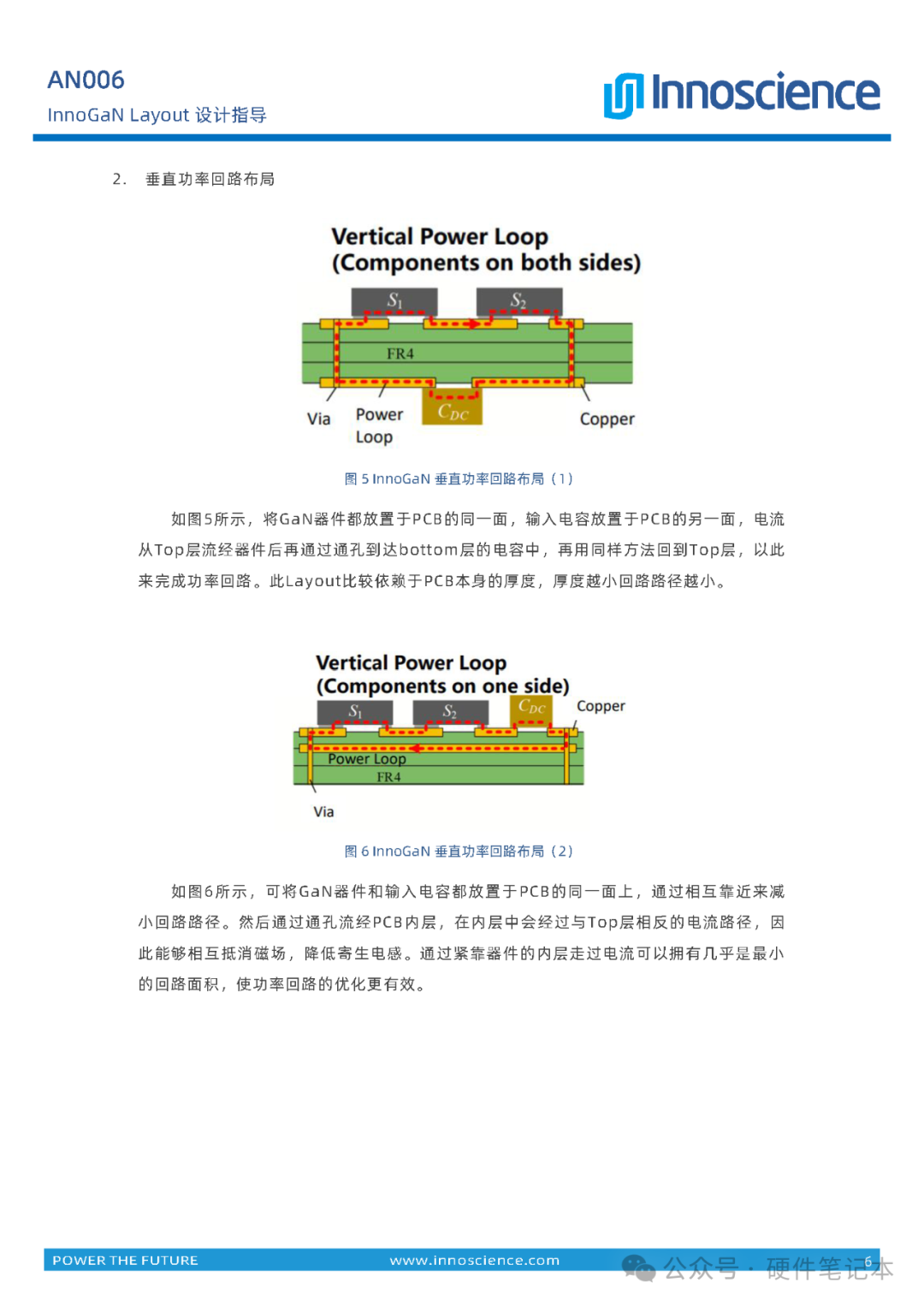

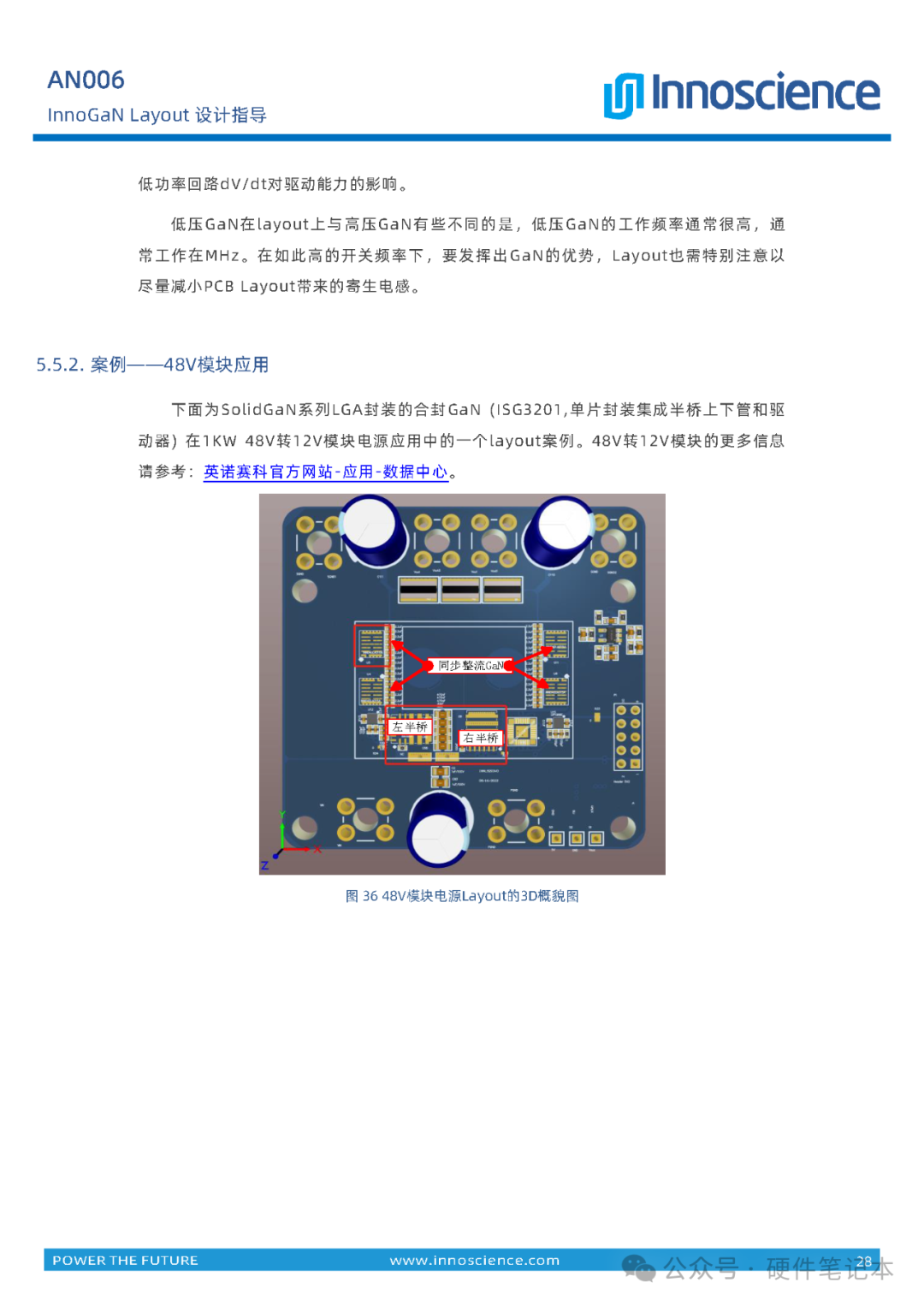

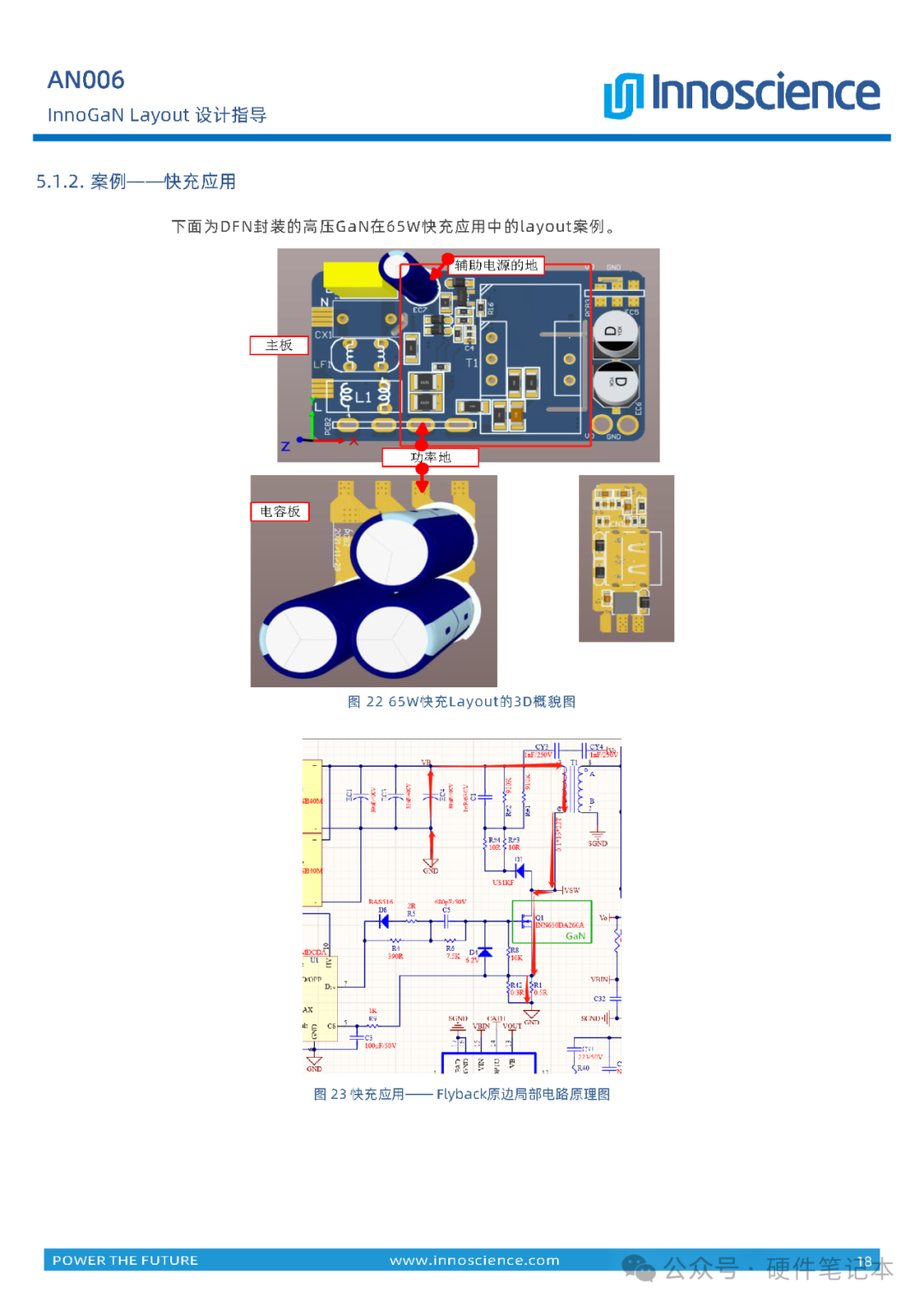

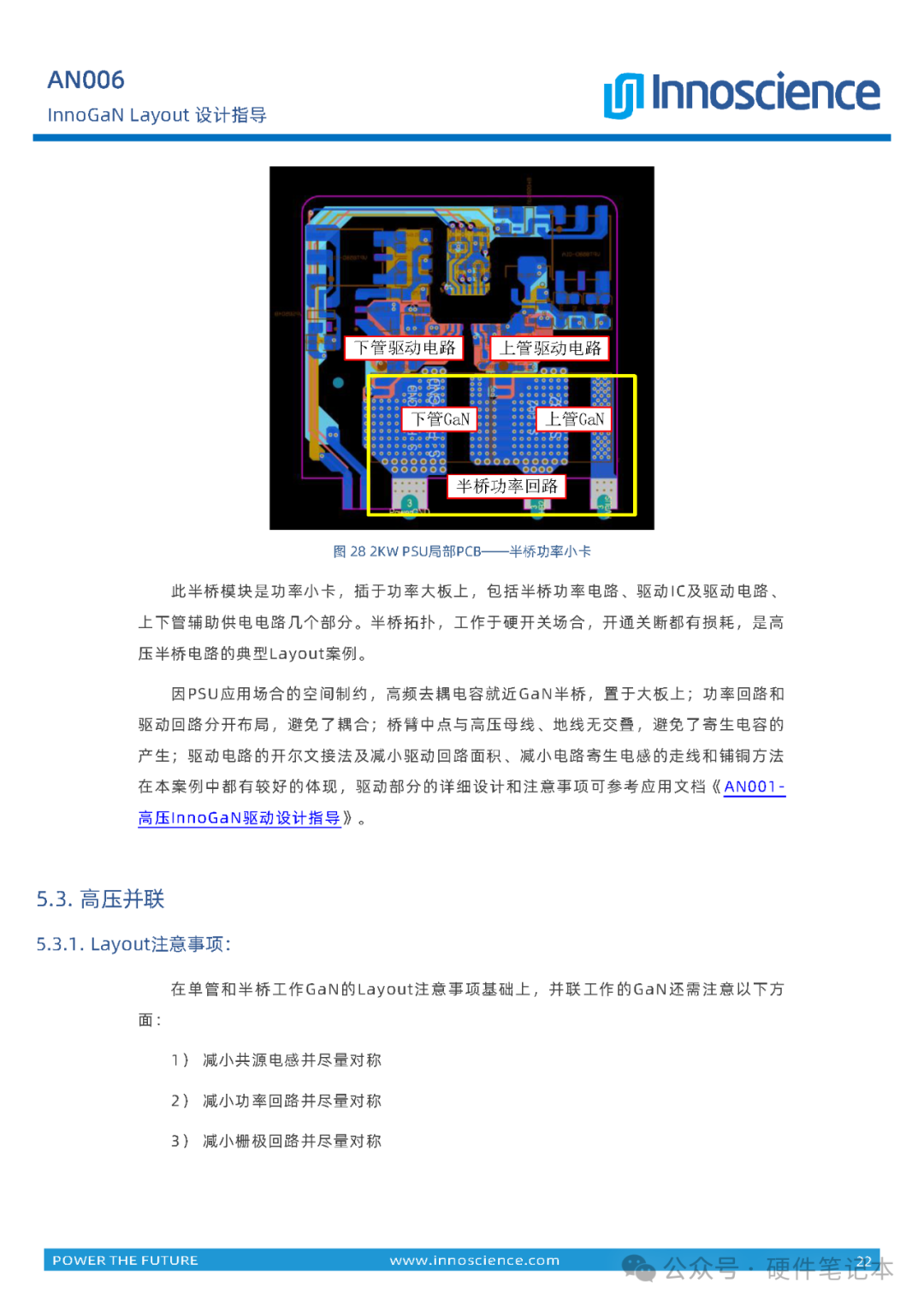

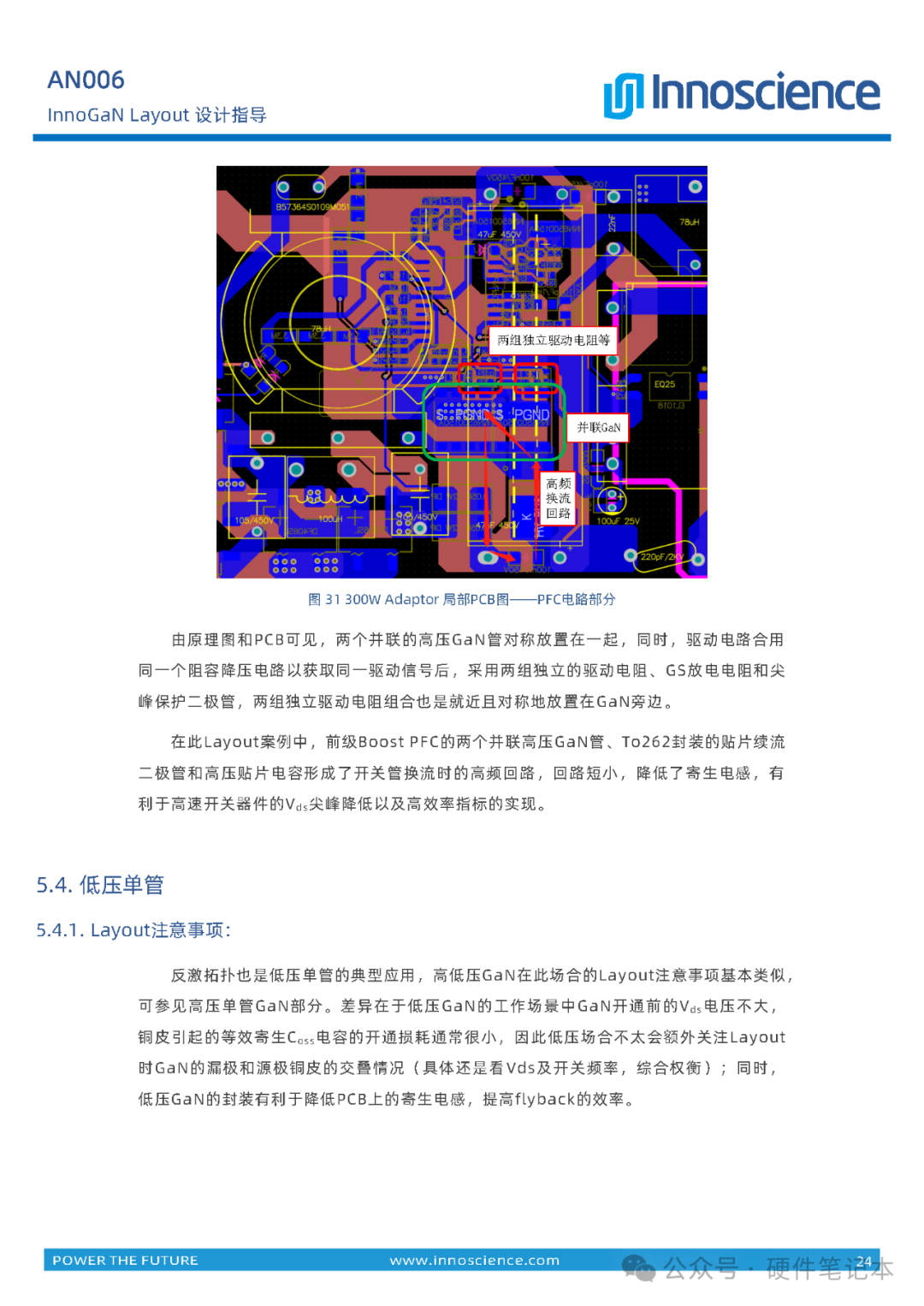

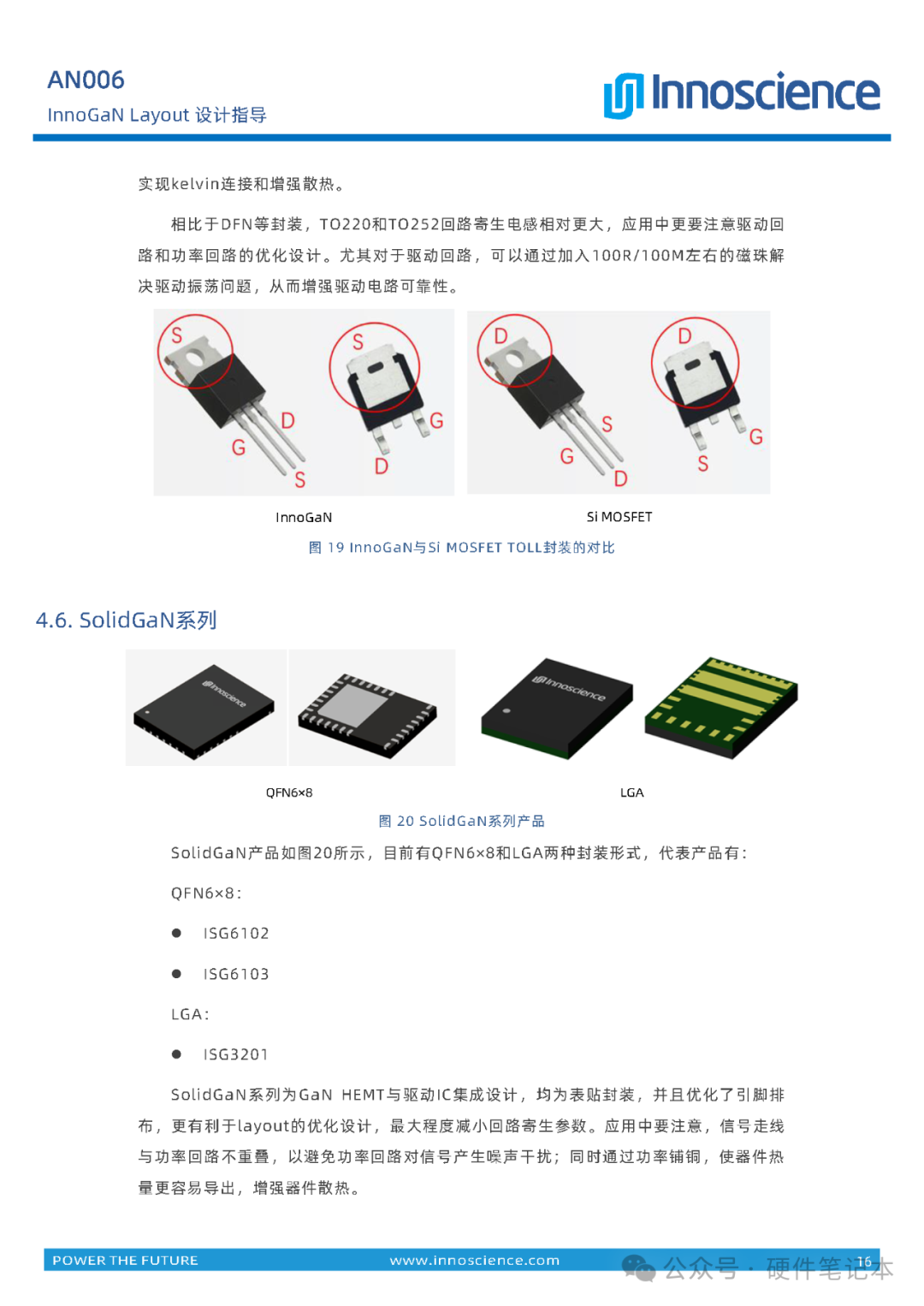

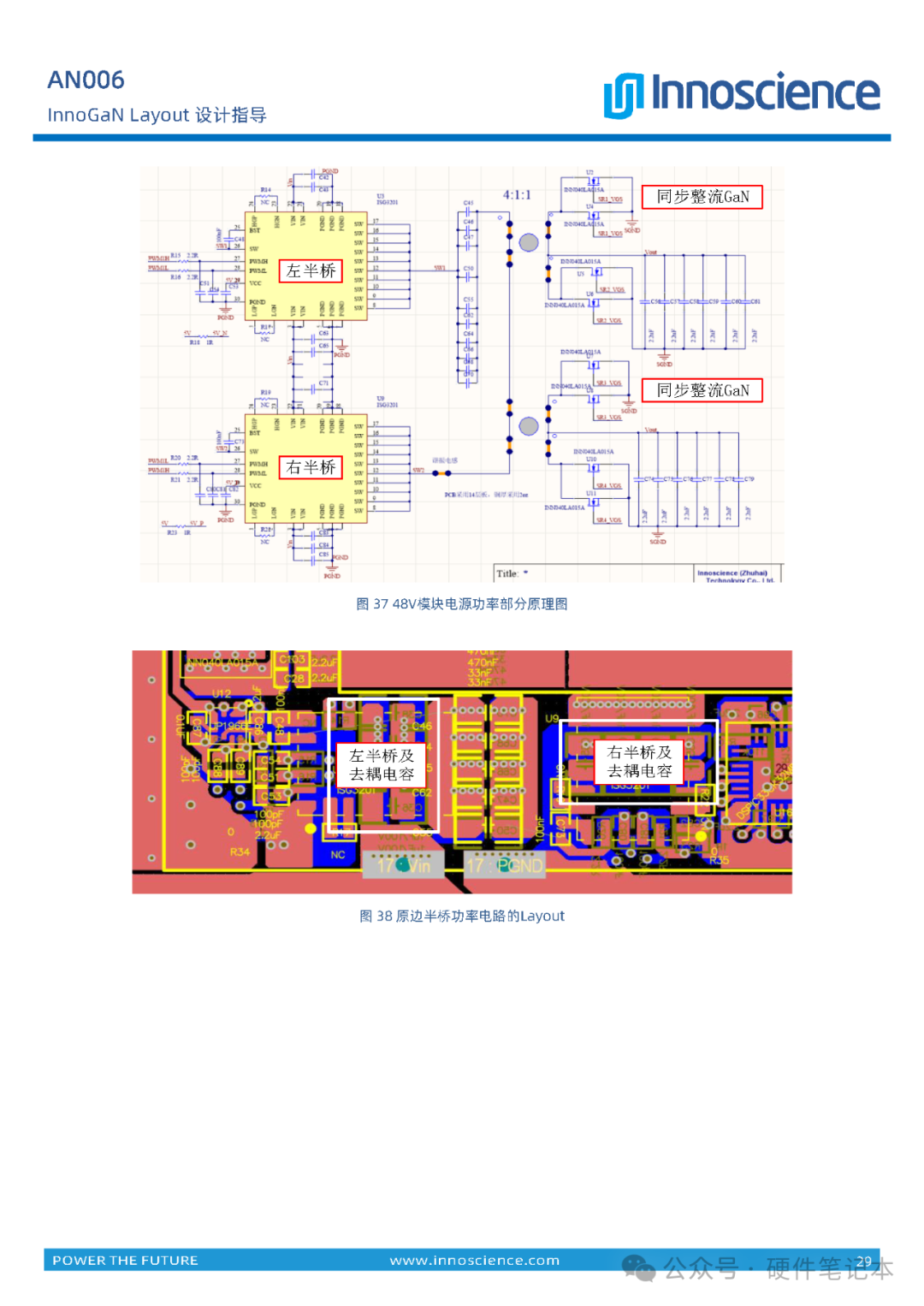

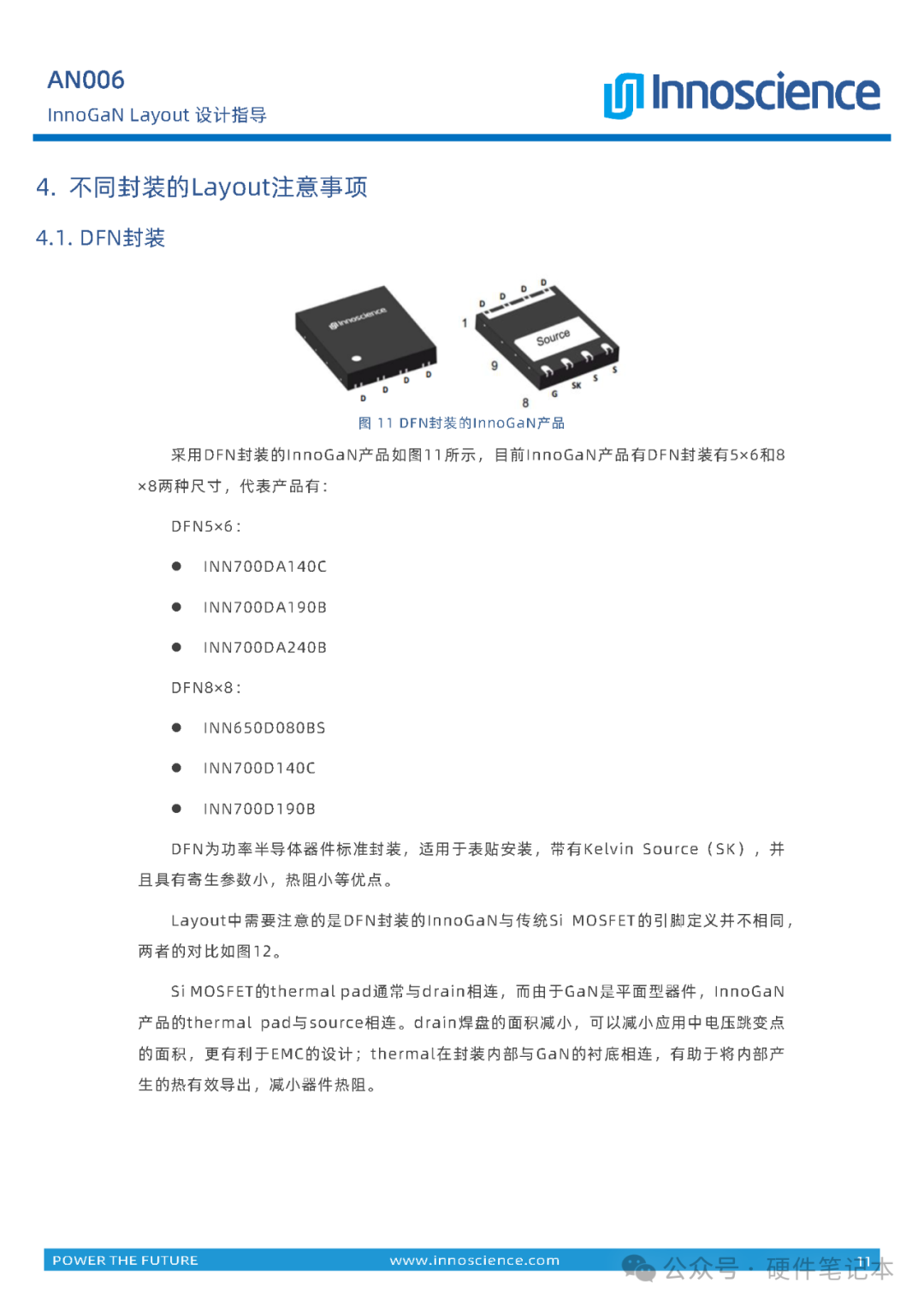

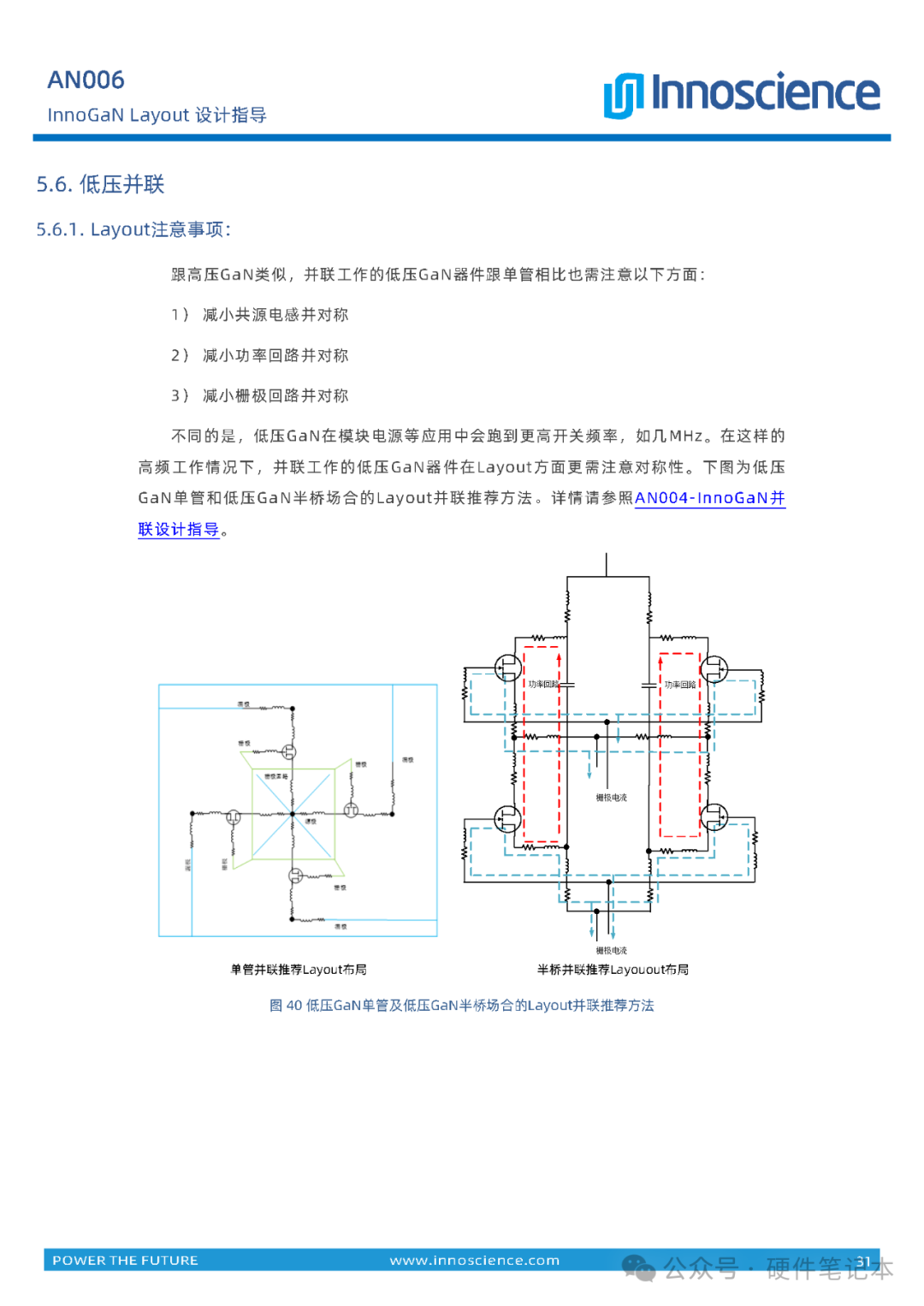

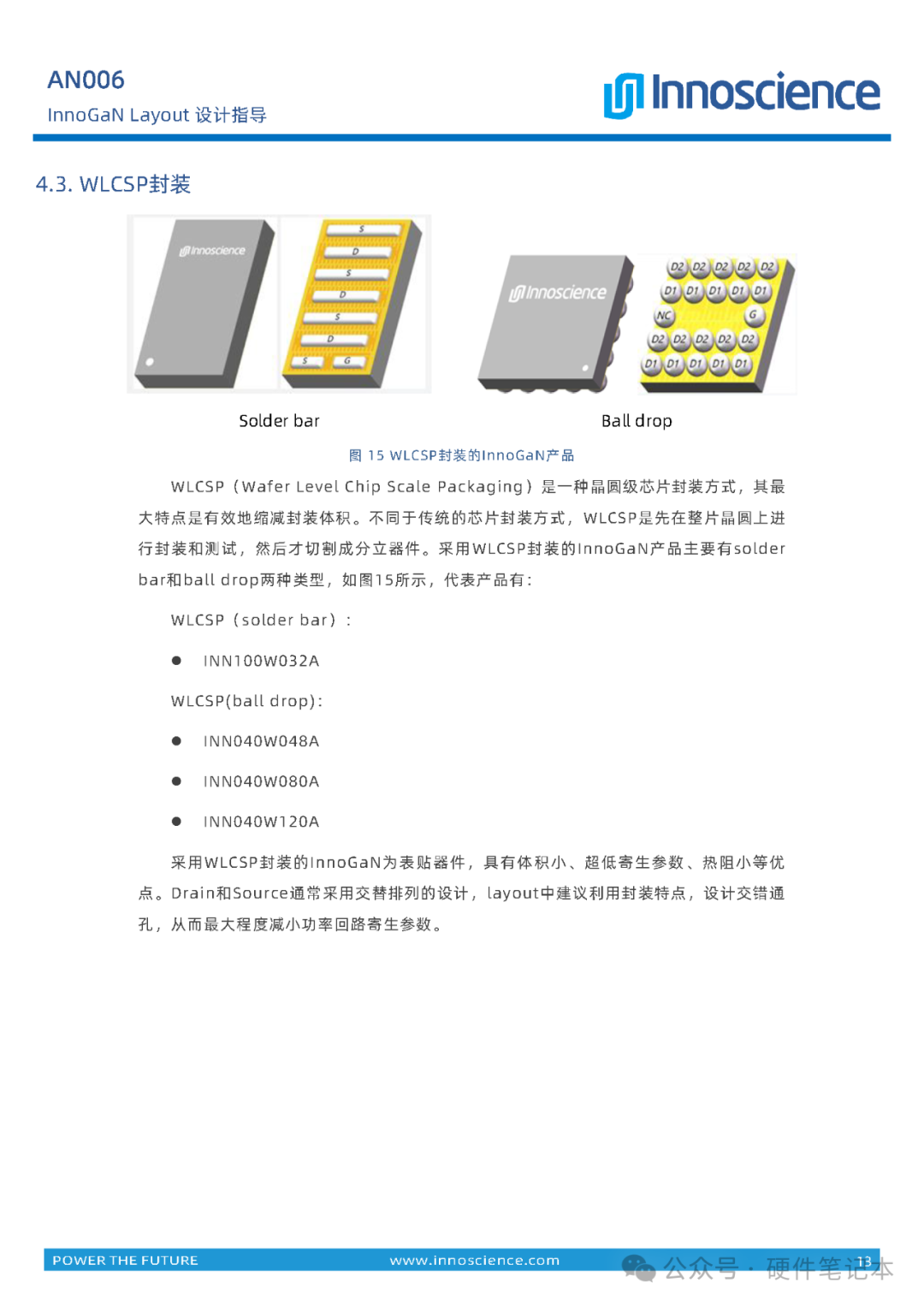

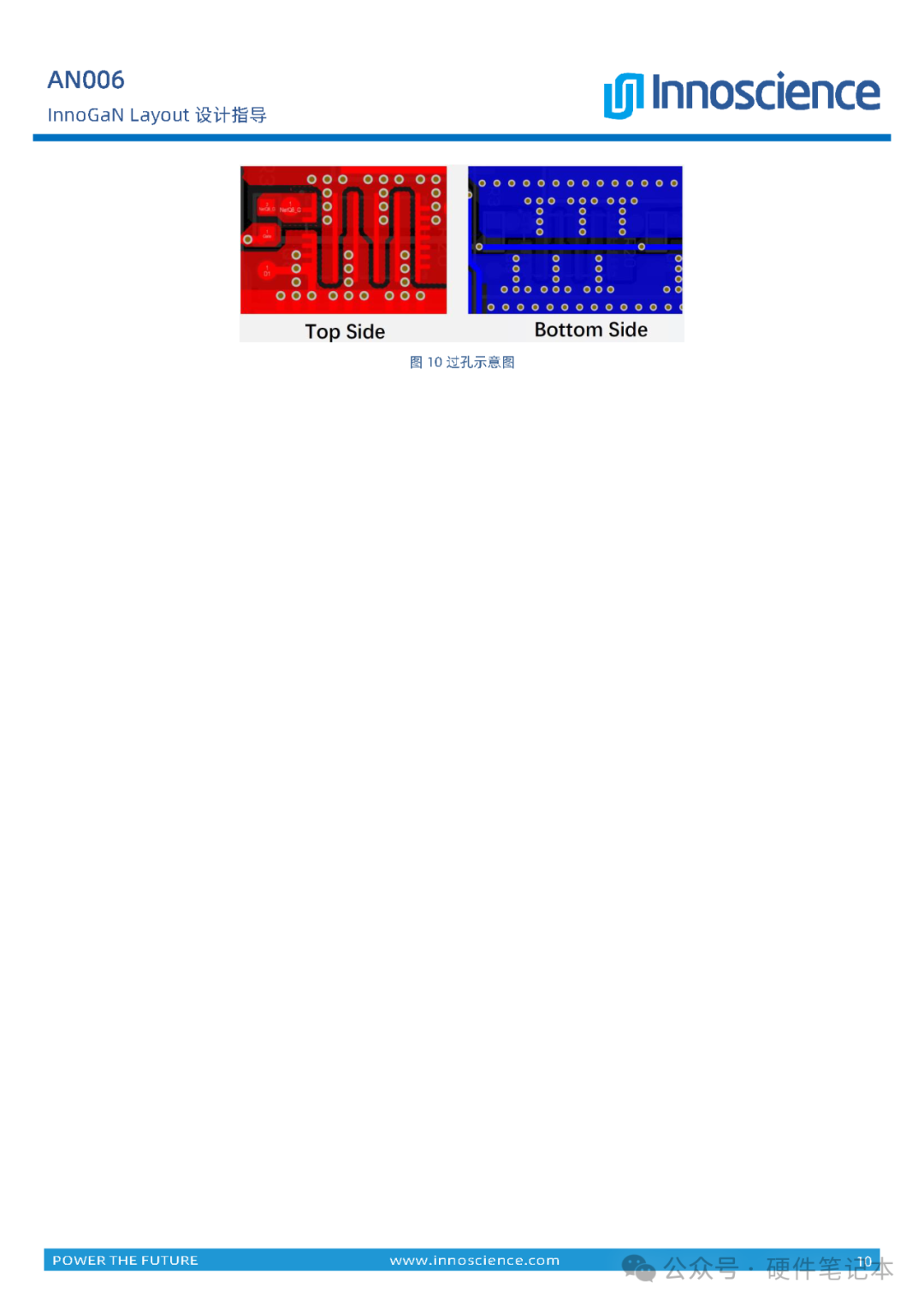

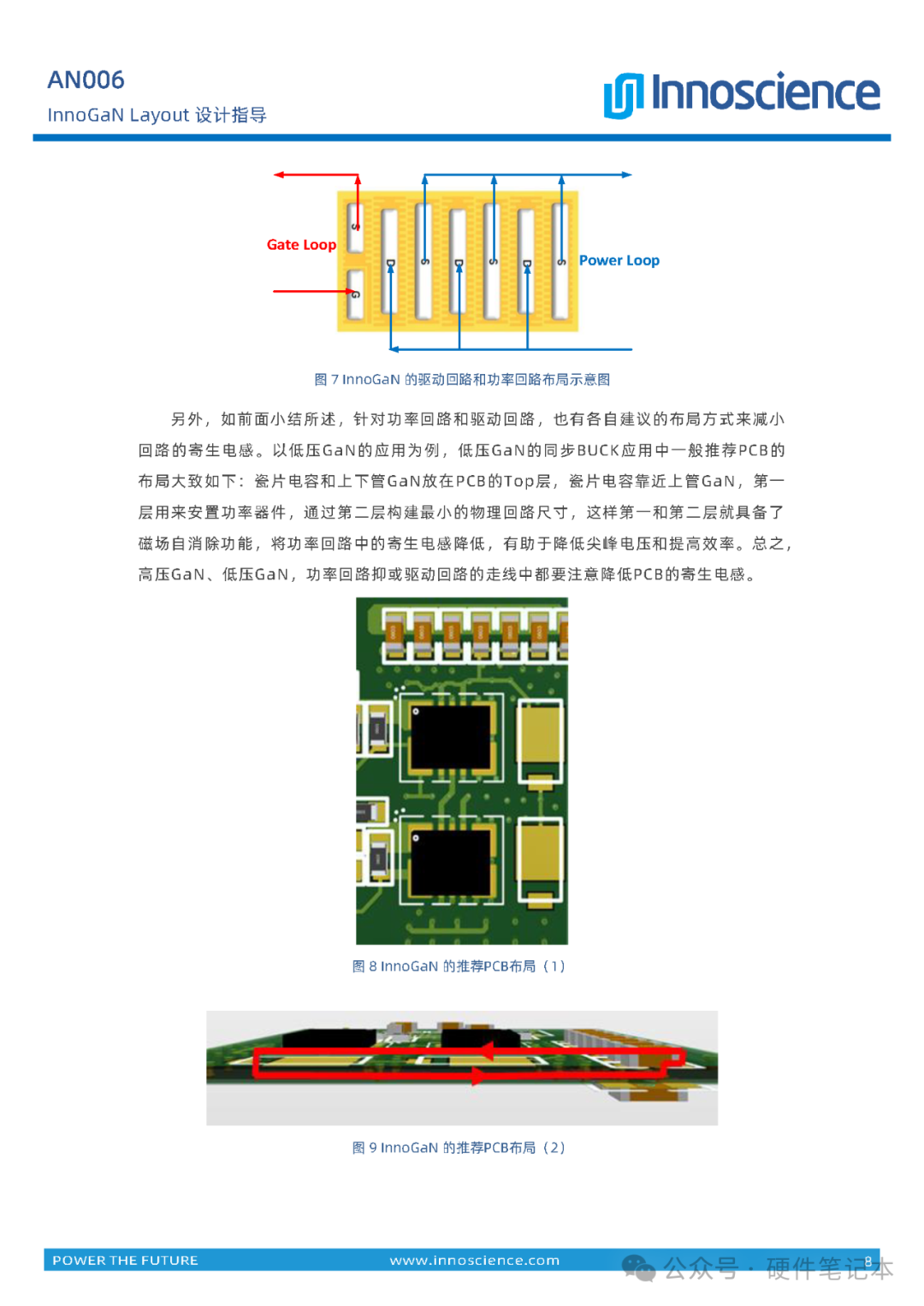

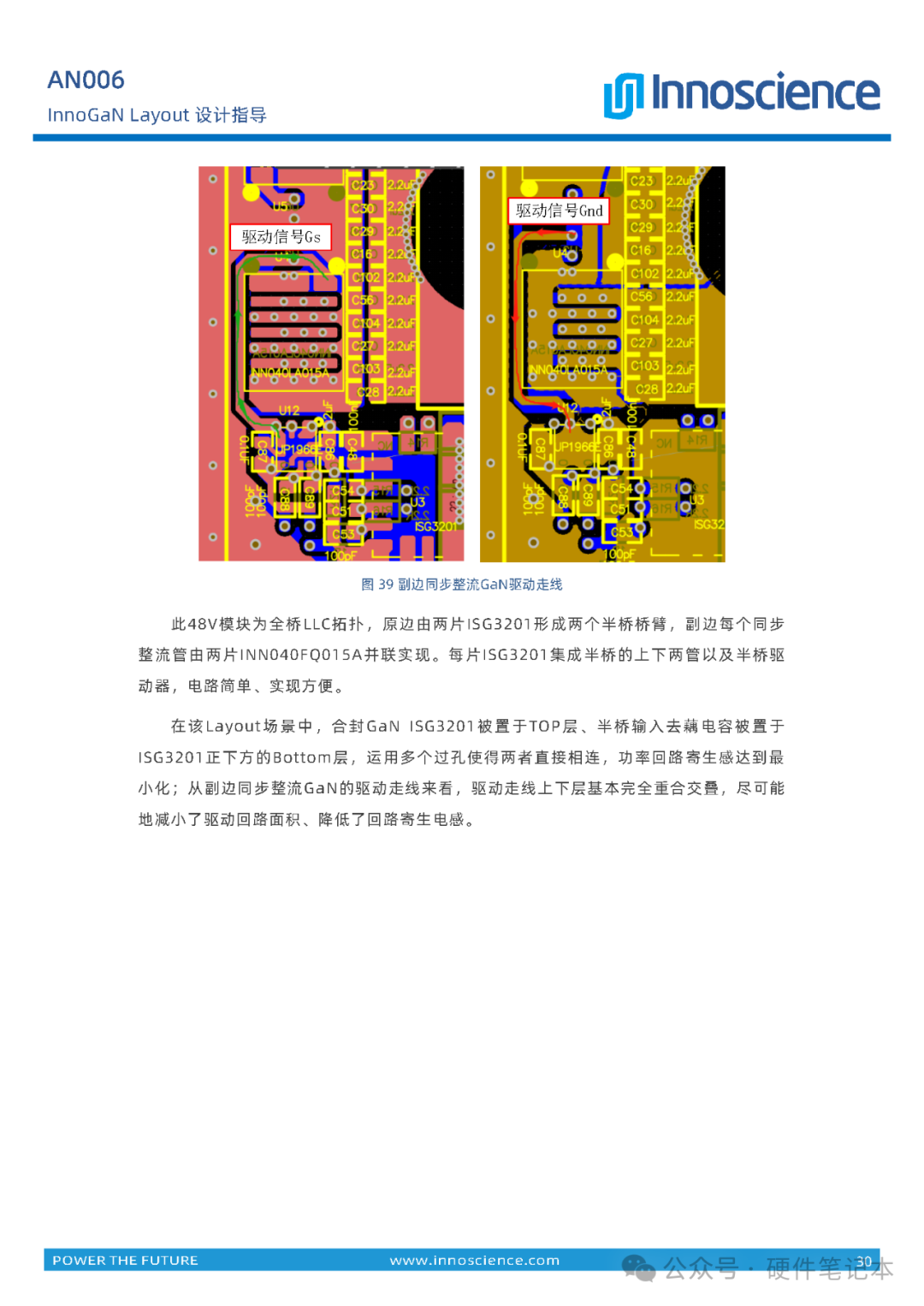

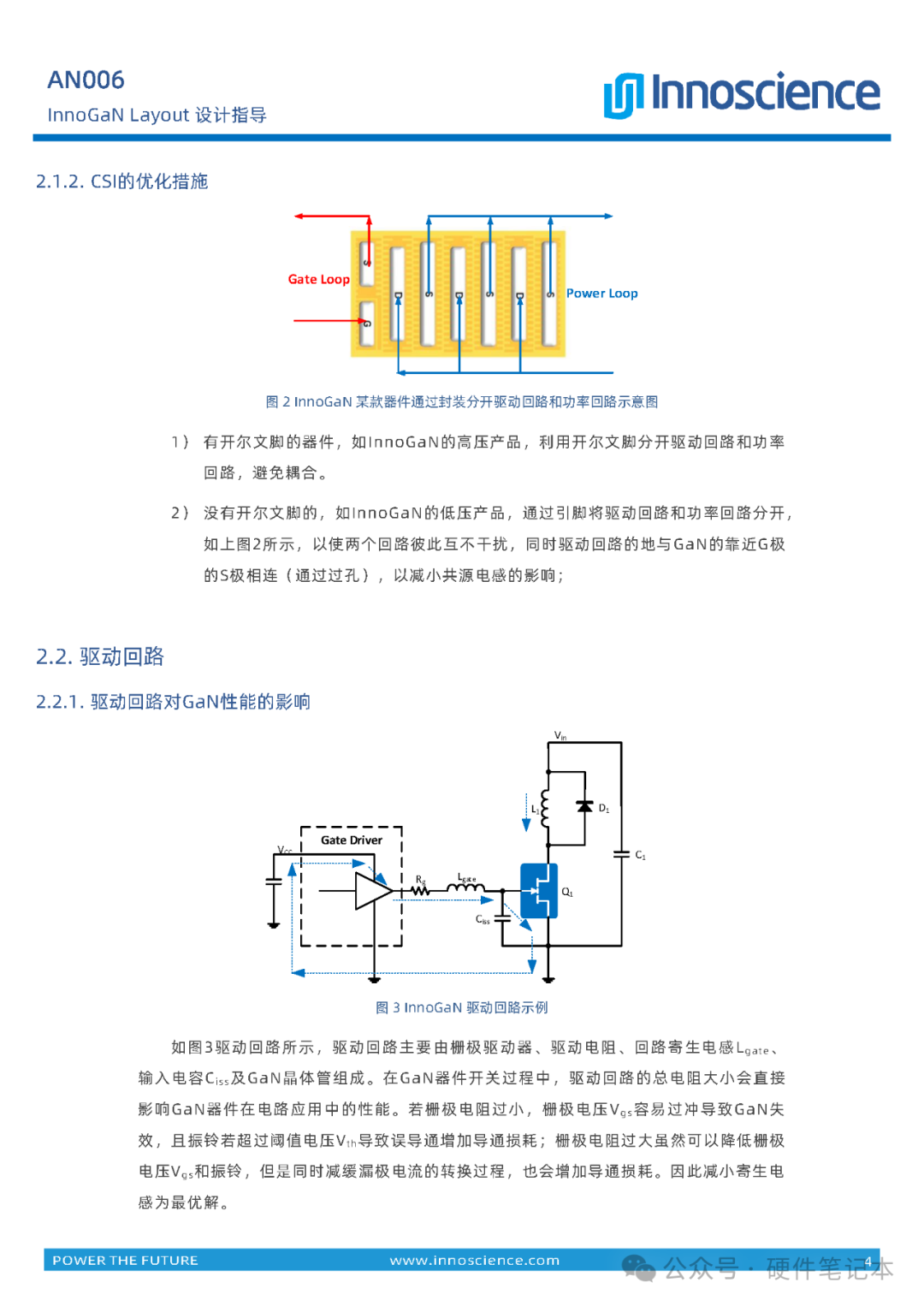

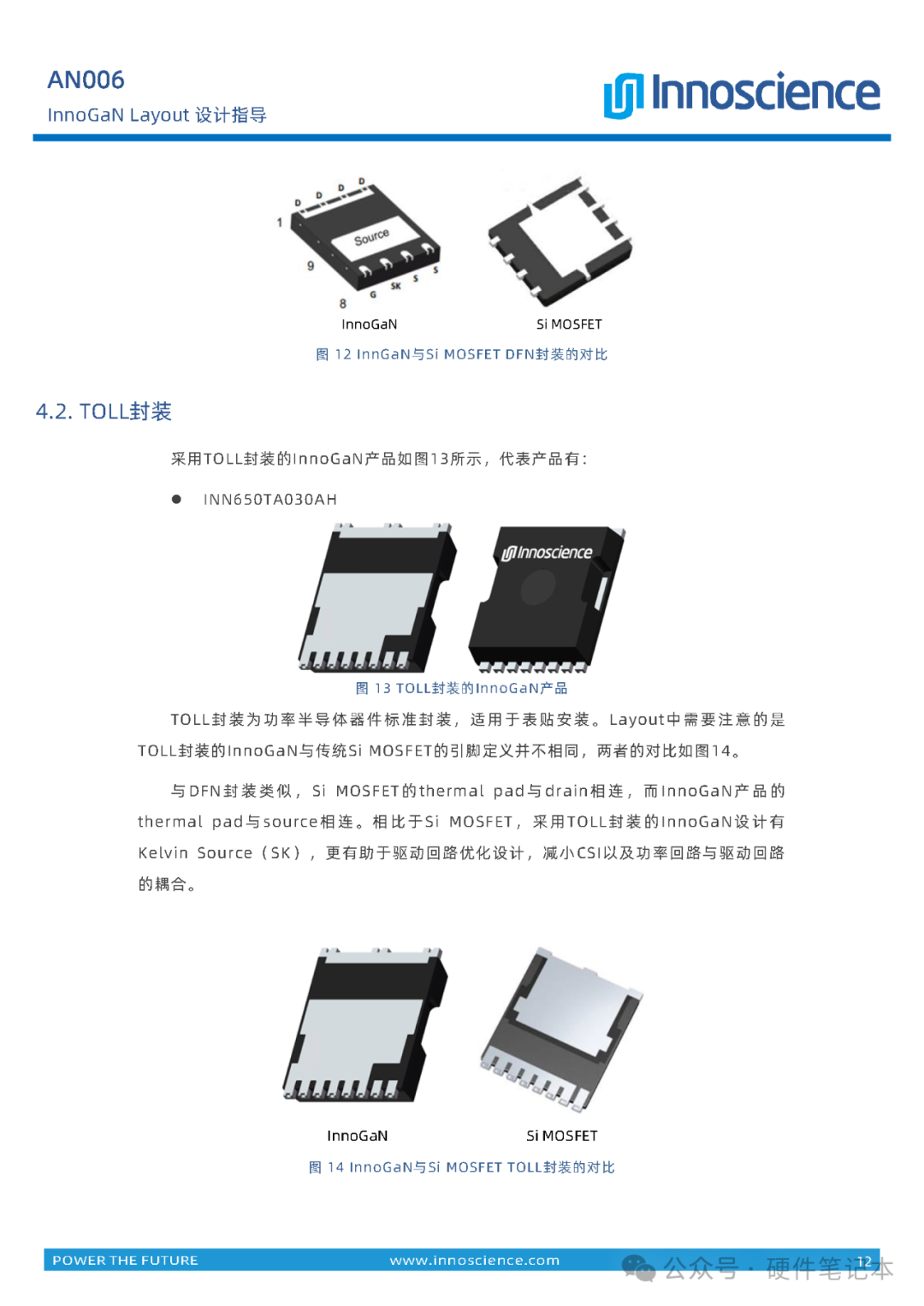

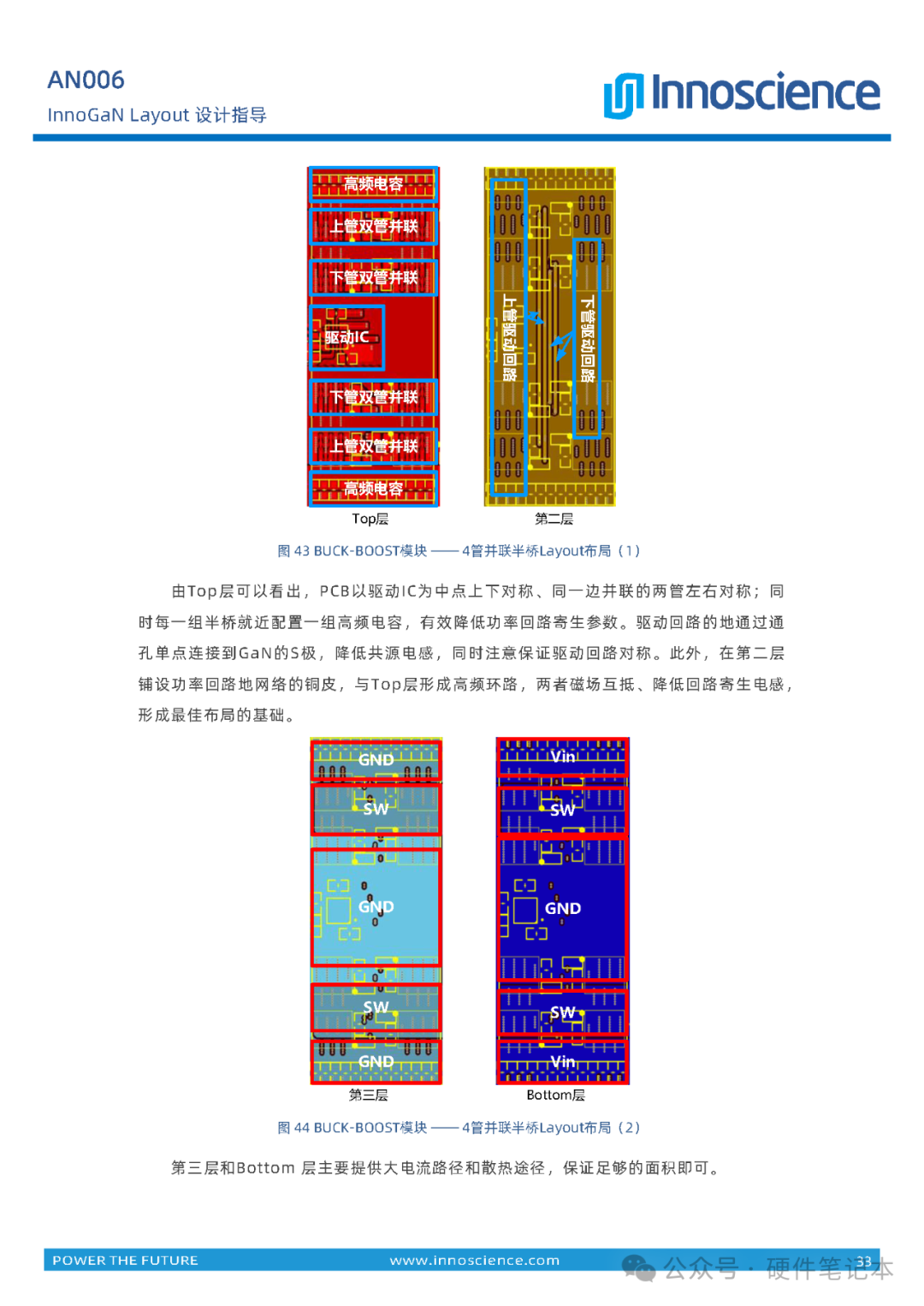

以下是InnoGaN Layout设计指导PDF来源英诺赛科，感兴趣的朋友可以查看他们的官网。如果这篇文章对你有帮助，别忘了点赞、收藏，并分享给更多需要的人！
