在Allegro PCB设计系统中，格点设置需点击菜单栏"Setup > Design Parameters..."选项，在“Design Parameter Editor”对话框中点击"Setup grids"选项，如图1所示，然后在弹出的"Define Grid"窗口中配置参数，如5等份1mil的间距，如图2所示。该流程涉及多层窗口跳转，操作较为繁琐，相比之下，FanySkill提供的"格点"功能实现了更高效的设置方式，只需一键即可快速完成格点的调整，省去了复杂的菜单导航过程。

图1 “Design Parameter Editor”弹窗

图2 设置格点

1、在菜单栏中点击“FanySkill-布局-格点”选项，如图3所示，或直接输入快捷命令“FYCW”快速调用格点功能。

图3 打开“格点”功能

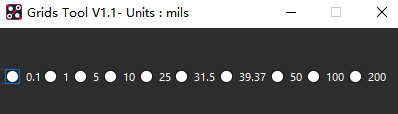

2、在"Grids Tool"对话框中，顶部的"Units"会显示当前使用的单位，该单位与Allegro系统中单位设置一致。如需修改单位，请先在Allegro系统设置中调整单位，然后重新打开对话框即可完成单位更新。对话框中间数字前面的圈点击选中，即可一键设置该尺寸的格点，如图4所示。

图4 “Grids Tool”对话框

3、为提升设计效率，建议布局时使用25mil的格点，便于元件摆放与对齐，布线切换至5mil格点。可将"Grids Tool"对话框放置于界面角落，在布局和布线时快速切换对应推荐的格点。
