波特率定义了CAN总线上传输数据的速度，通常以千位每秒（kbps）表示，如125kbps、250kbps或500kbps。

波特率由CAN控制器的位定时参数决定，包括：

• 波特率预分频器（BRP）：将系统时钟分频以生成时间量子（Tq）。

• 时间段1（TSEG1）：包括传播段和相位段1，决定采样点前的时长。

• 时间段2（TSEG2）：相位段2，决定采样点后的时长。

• 同步跳转宽度（SJW）：允许在检测到边沿时调整位定时以实现同步。

位时间由这些段的总和组成：位时间 = (1   TSEG1   TSEG2) × Tq，其中Tq = (BRP   1) × 2 / f_osc（f_osc为晶振频率）。

波特率则为1 / 位时间。例如，对于16MHz晶振，欲实现125kbps波特率，可设置BRP=7，TSEG1=13，TSEG2=2，总时间量子为16，位时间为8μs，波特率精确为125kbps。

波特率异常（不匹配或偏差）会对CAN通信产生严重影响，以下是主要危害：

通信失败

波特率不匹配的节点无法正确解码数据。
例如，若一个节点以125kbps发送，而另一个以100kbps接收，接收节点将误判位边界，导致数据损坏或完全无法通信。

错误帧干扰

波特率异常的节点若非监听模式，会因检测到错误而发送错误帧。
这些错误帧会中断总线上的正常通信，导致其他节点丢弃当前消息并增加错误计数器，严重时可能使总线瘫痪。

间歇性错误与可靠性下降

小幅波特率偏差（如0.32%）可能在短消息或低负载下仍允许通信，但随着数据量或总线负载增加，累积的定时偏差可能超出SJW的补偿能力，导致间歇性错误。
这种问题难以调试，可能在关键时刻引发故障。

系统性能与安全影响

在汽车应用中，波特率异常可能导致发动机控制单元（ECU）或刹车系统通信失败，带来安全风险。
在工业自动化中，通信延迟可能扰乱生产线，造成经济损失。
研究表明，波特率偏差还会增加重传次数，提高总线负载，降低系统效率。

波特率偏差可能由以下因素引起：

非整数晶振频率

如11.0592MHz晶振可能导致位定时计算复杂，增加偏差风险。

晶振温度漂移

极端温度可能使晶振频率偏移，例如±3200ppm（0.32%）远超典型晶振的±20-100ppm容差。

位定时配置错误

错误的BRP、TSEG1或TSEG2设置可能导致波特率偏离目标值。

总线长度与信号完整性

高波特率（如1Mbps）要求较短的总线长度（30-40m），否则信号衰减可能加剧定时问题。

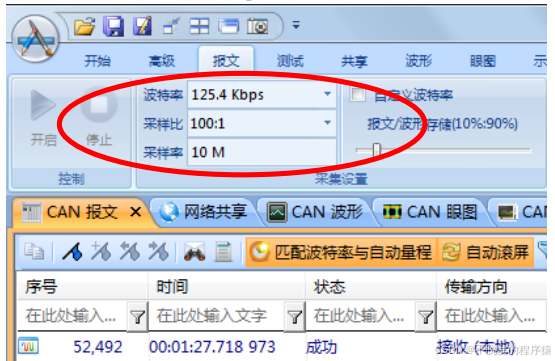

例如，一个标称波特率为125kbps的总线，CAN分析仪测量发现某节点实际波特率为125.4kbps，偏差为0.32%。

计算如下：

• 标称位时间：T_bit = 1 / 125,000 = 8μs


• 实际位时间：T_bit' = 1 / 125,400 ≈ 7.974μs


• 每位偏差：δ = 8 - 7.974 = 0.026μs


• 5位累积偏差（考虑填充位规则）：5 × 0.026 = 0.13μs


假设时间量子Tq = 0.5μs，SJW = 2 Tq = 1μs，0.13μs < 1μs，理论上可通过同步补偿。然而，实际环境中，噪声或长总线可能降低容错能力，导致间歇性错误。

0.32%（3200ppm）偏差远超典型晶振容差，表明可能是位定时配置错误，而非晶振问题。

针对波特率异常，可采取以下措施：

修正位定时配置

使用CANScope的眼图回溯功能，识别波特率异常的节点，调整其BRP、TSEG1或TSEG2寄存器。例如，对于STM32微控制器，可通过以下代码配置CAN波特率：

增加SJW容错

将正常节点的SJW从1 Tq增至3 Tq，扩大位定时调整范围，但可能影响采样点精度，需谨慎评估。

使用CAN网桥

若无法修改节点程序，可使用如致远电子的CANbridge，串联在异常节点与总线之间，调整两端波特率匹配。

单独测试节点

将每个节点单独上电，用CANScope测量其波特率，定位故障节点并修正。

波特率异常是CAN通信中的重大隐患，可能导致通信失败、总线干扰和系统可靠性下降。

通过专业工具检测、精确配置位定时和采取预防措施，可以有效避免这些问题。

在关键应用中，确保波特率一致性和信号完整性至关重要，以保障系统性能和安全性。
