此功能用于对选中的网络信号路径进行高亮显示，主要用于检查PCB上的电源信号和高速信号走线是否存在潜在问题，从而方便对PCB进行快速检查。

电源路径的设计直接影响到电源的压降、信号的稳定性和电磁干扰的抑制。在pcb设计中，电源路径应尽量短，以减少电源的压降；检查通流能力，确保过孔和线宽满足电源平面的通流要求。

高速信号的走线路径直接影响信号的传输路径、信号质量及电磁兼容性。最小化走线长度可以减小信号传输延时和串扰，而避免90度角走线、并行走线过长等措施有助于降低信号反射和串扰。

1、执行菜单命令“Fanyskill-工艺-信号路径检查”或者在command栏输入快捷调用命令“zchannel”随即弹出图1所示“信号路径显示辅助”对话框，对应pcb会自动变暗，变成阴影模式。

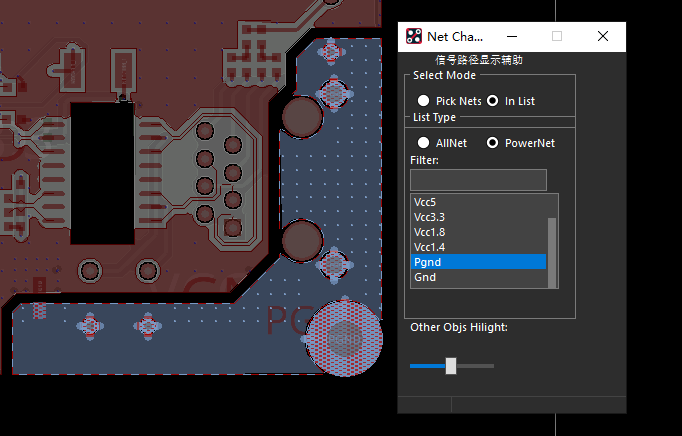

图1 信号路径显示辅助对话框

①Select mode包括Pick Net和In List两种方式，可根据自己需求进行选择：

Pick Net：在pcb中单击鼠标点选任意网络；

In List：在“Filter”列表进行选择网络进行检查信号路径；

②List Type包括AllNet和PowerNet两种：

AllNet：可对pcb上所有的网络路径进行查看；

PowerNet：仅选择电源信号进行路径检查：

③Other Objs Hilight:调整高亮显示状态：往左调整时，仅高亮选中的这一根网络，其他部分变暗；向右调整时，整个pcb一起高亮，对比如图2所示。

图2高亮对比

2、如图3所示，检查GND与PGND有没有跨分割。

图3检查分割GND
