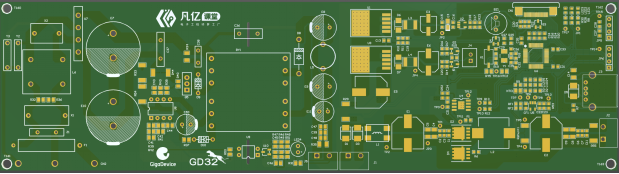

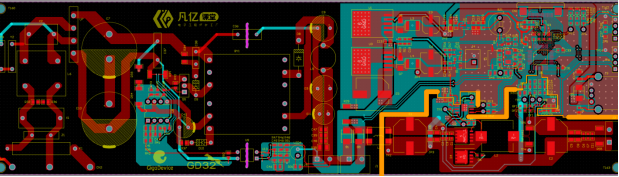

公司名片90W高开关频率Buck可调数字电源功率PCB Layout安规EMC设计培训教程

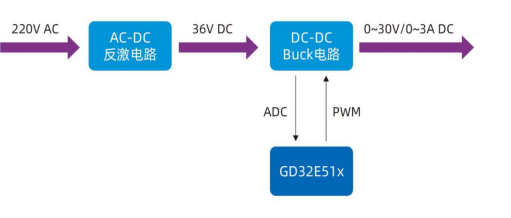

基于兆易创新GD32E51x系列MCU可调数字电源方案，采用200kHz的高开关频率，具备0~30V的宽电压输出范围，以及0~3A的电流调节能力，最大功率90W，满足多样化电力需求。本课程直面高开关频率、宽压大电流数字电源的设计挑战！手把手带你完成从PCB布局布线到满足安规EMC预扫要求的全流程专业设计。突破高频、大电流电源设计的瓶颈，掌握确保性能通过预认证（IEC 62368 & EN 55032-B）的专业PCB设计方法论。学完具备独立承担消费电子、工业设备等领域中小功率开关电源产品PCB设计的核心能力，显著提升设计成功率和职业竞争力。
课程重点：
①反激式开关电源介绍与讲解
②buck降压开关电源介绍
③分地处理与电阻跨接位置讲解
④安规设计与安规计算
⑤重要环路分析与处理技巧
⑥敏感信号线布线处理
⑦控制电路两层设计要点讲解
课程目录：
章节名称 | 章节名称 |
1、反激式开关电源拓扑的介绍 | 2、buck降压开关电源拓扑的介经 |
3、反激式开关电源部分原理介经 | 4、buck降压开关电源以及控制电路原理介绍 |
5、整体布局要点讲解 | 6、开关电源安规的讲解 |
7、网表与板框的导入 | 8、反激式开关电源的布局 |
9、BUCK降压开关电源的布局 | 10、单片机控制电路的布局 |
11、整体安规以及布局的优化检查 | 12、反激式开关电源布线要点讲解以及规则的设置 |
13、反激式开关电源的布线处理 | 14、Buck降压开关电源布线要求讲解 |
15、BUCK降压部分的布线处理(1) | 16、Buck降压部分的布线处理(2) |
17、单片机电路的扇孔 | 18、单片机电路的布线处理 |
19、整版电源与地的处理 | 20、整版的电气间隙与爬电间距的检查 |
21、丝印的调节以及Logo的添加 | 22、生产文件的输出 |
课程资源及课程试听
请右边微信扫码添加客服咨询：
