基于运算放大器的单电源供电方波振荡器，属于弛张振荡器（relaxation oscillator）类型。

电路的核心是运放作为施密特触发器（比较器 with hysteresis），通过RC网络的充放电控制振荡频率。因为主要由一个带迟滞的施密特触发器电路构成，上面电路也叫 hysteresis oscillator。

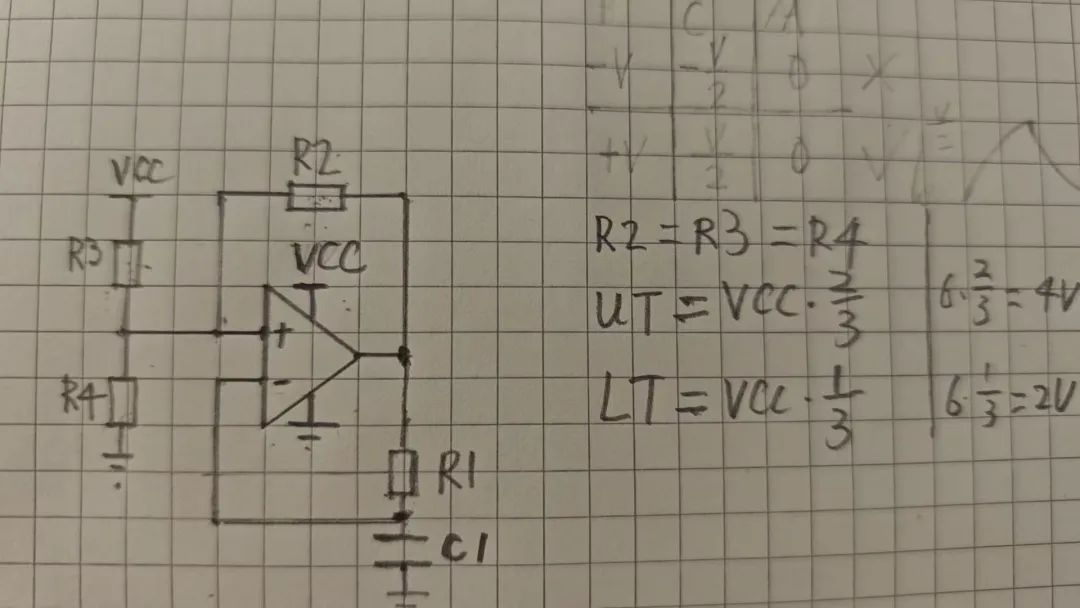

上图电路 R2=R3=R4, R1 和 C1 构成 RC 网络。

工作过程分为两个阶段：

输出高电平阶段（V₀ ≈ VCC）：

• 上限阈值电压 UT 为 2/3VCC, 也就是同相引脚电压，缩写为 V

• 阈值电压 UT 由R2 和 R3 并联，再和 R4 串联构成的电阻分压网络决定。输出电压为高电平时 R2 和 R3 相当于并联。

• 当运放输出为高电平（接近VCC）时，反相输入（-）的电压通过R1对电容C1充电。电容电压（V_C）从初始值（如0V）指数上升，充电目标为上限阈值阈值电压 UT。

• 当电容电压V_C（即V₋，反相引脚电压）上升到超过上限阈值（HT ≈ 2VCC/3）时，运放输出翻转为低电平（V₀ ≈ 0V）

  输出低电平阶段（V₀ ≈ 0V）：

•


  • 下限阈值电压 LT 为 1/3VCC, ，也就是反相引脚电压，缩写为V-

  • 阈值电压 LT 由R2 和 R4 并联，再和 R3 串联构成的电阻分压网络决定。输出电压为低电平时 R2 和 R4 相当于并联。

  • 当运放输出为低电平（接近0V）时，电容C1通过R1放电，电容电压V_C指数下降，放电目标为 1/3VCC。

  • 当电容电压V_C（即V₋，反相引脚电压）下降到超过下限阈值（LT ≈ 1VCC/3）时，运放输出翻转为高电平（V₀ ≈ VCC）

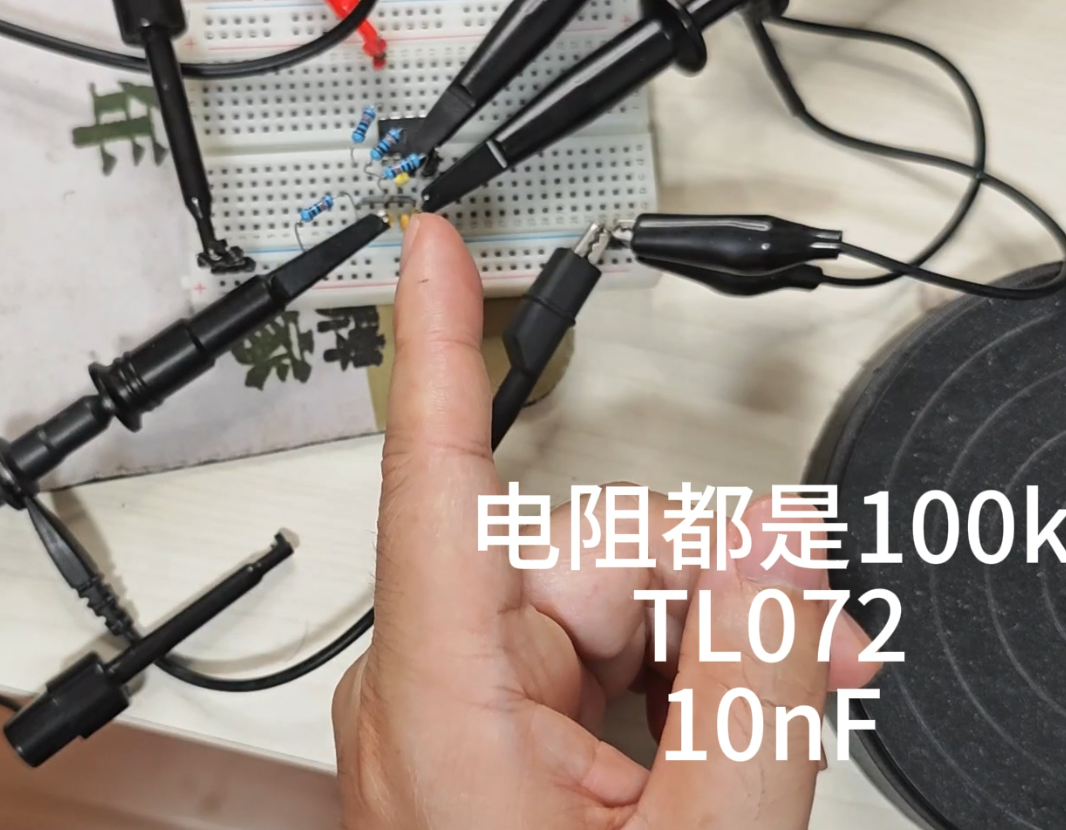

面包板上搭建的实验电路：

供电电压 VCC=6V。

上电瞬间波形图：

CH1(黄色)：接运放输出引脚

CH2(青色)：接运放反相输入引脚

CH3(紫色)：接运放同相输入引脚

可见，上电一瞬间，由于电容 C1 两端电压不能突变，其上电瞬时电压为0，低于同相引脚电压，导致运放输出高电平。同相引脚电压，即阈值电压，在 2V~4V 之间跳变，基本符合 1VCC/3 和 2VCC/3 的计算。当反相引脚电压（电容充电）高于上限阈值电压 UT 时，运放输出电压由高电平翻转为低电平；当反相引脚电压（电容放电）低于下限阈值电压 LT 时，运放输出电压由低电平翻转为高电平

振荡循环由上述过程重复构成：输出高→电容充电→触发翻转→输出低→电容放电→触发翻转→输出高，形成连续方波。
