本篇文章在此基础上介绍通过LTDC接口驱动800*480液晶屏。


    硬件环境：STM32F429IGT6
    软件环境：STM32CubeMX v5.5.0
    HAL库版本：STM32CubeF4 Firmware Package V1.24.0

01—
LTDC和DMA2D简介
    STM32F429与之前的系列强大之处就在于增加了LTDC个功能，LTDC其实就是TFT LCD控制器。LCD控制器提供并行数字 RGB（红色、绿色、蓝色）以及水平同步、垂直同步、像素时钟和数据使能信号，这些信号直接输出到不同 LCD和 TFT 面板的接口。像ili9320/ili9325等芯片都属于LCD控制器，这些芯片同时还集成了几百KB大小的RAM作为显存，这种方案，不需要占用单片机的RAM就可以稳定地驱动LCD显示图像。    而STM32F429自带的LTDC，最高支持24条RGB数据线(RGB888)。与外部驱动芯片相比，支持的分辨率更高，功能更多，但是LTDC只负责产生LCD需要的时序，并没有集成RAM，所以需要外扩一片SDRAM来作为显存。参考上一篇文章《STM32CubeMX之SDRAM接口》。     Chrom-Art Accelerator™ (DMA2D) 和普通的DMA通道不一样是，它是专用于图像处理的专用DMA，可以将显存中的数据直接复制到LTDC接口上，实现图像的显示，并且完全由硬件实现，不需要占用CPU资源。
02—

硬件接口

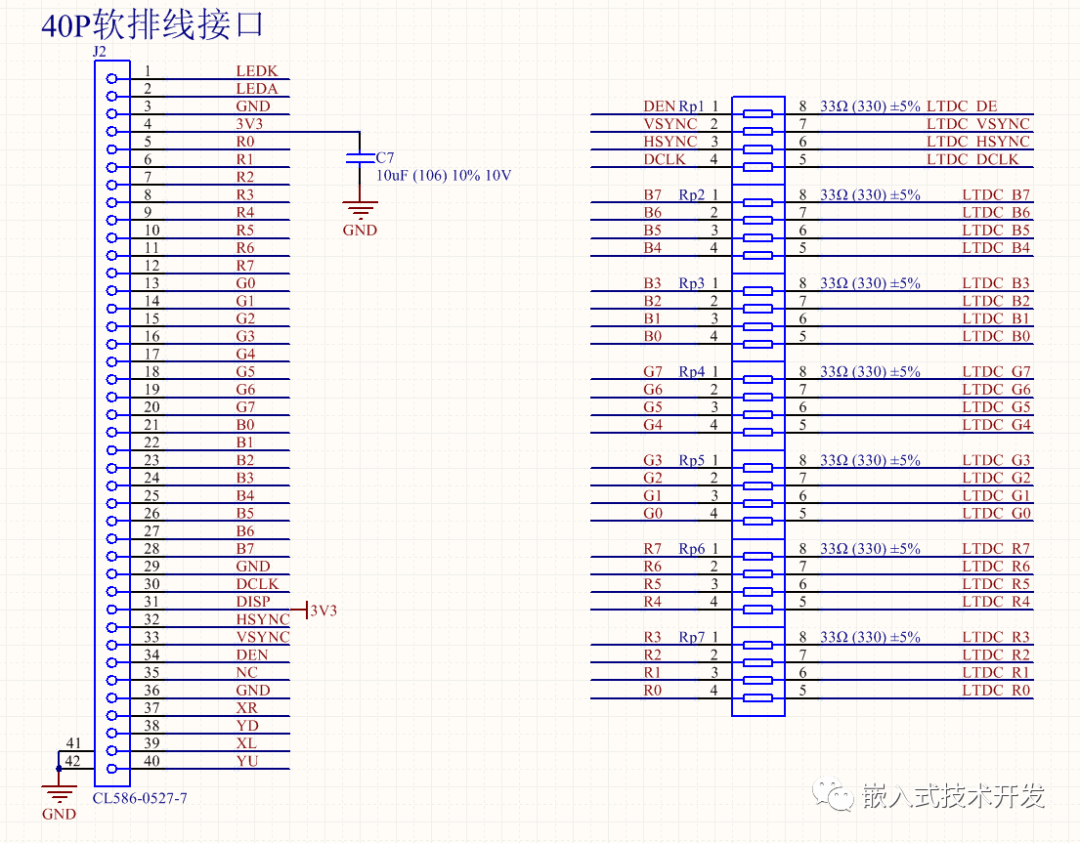

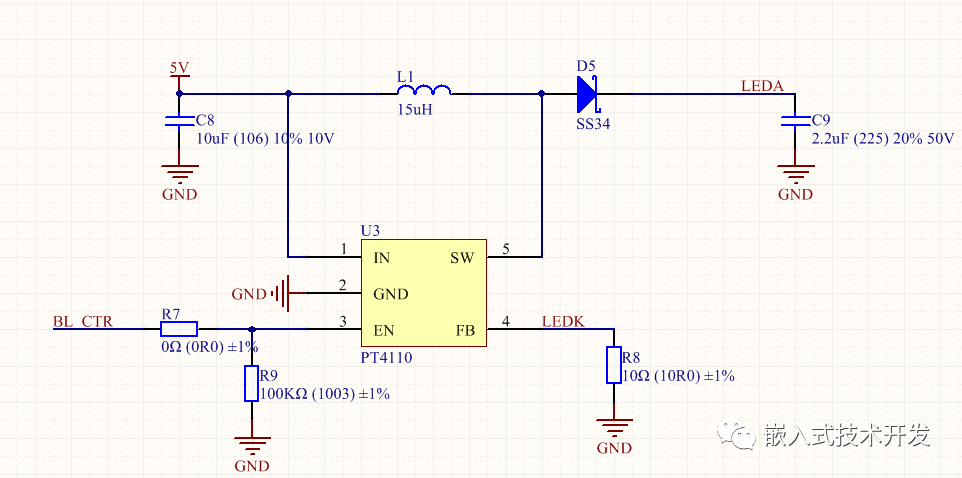

    LTDC接口类型选择RGB565(16 bits)。接口电路如下：    背光驱动电路，通过PWM控制BL_CTR引脚即可控制液晶屏的亮度：
    电阻触摸屏驱动，采样SPI接口的XPT2046芯片，具体内容不在这里介绍。

03

—

STM32CubeMX配置

•     LTDC配置

    首先使能LTDC接口，显示类型选择RGB565，根据屏幕分辨率设置Active Width和Active Height。Synchronization for Width和Synchronizaion for Height里剩余的6个参数为SYNC的时序值，需要按你的LCD数据手册进行调整。    图层参数配置：

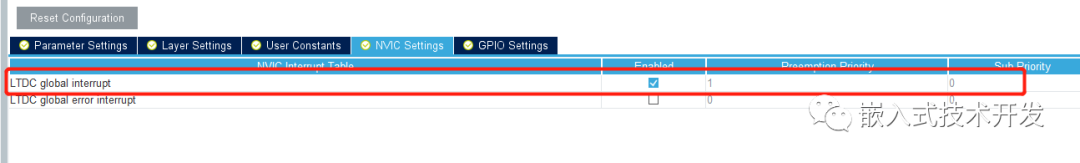

    这里只使能了1个图层，图层的分辨率与屏幕分辨率相同，BackGround Color为背景颜色，默认即可。需要特别注意的是图层显存的起始地址，本工程采用SDRAM作为显存，所以这里的地址即为SDRAM的地址0xC0000000。    使能中断：

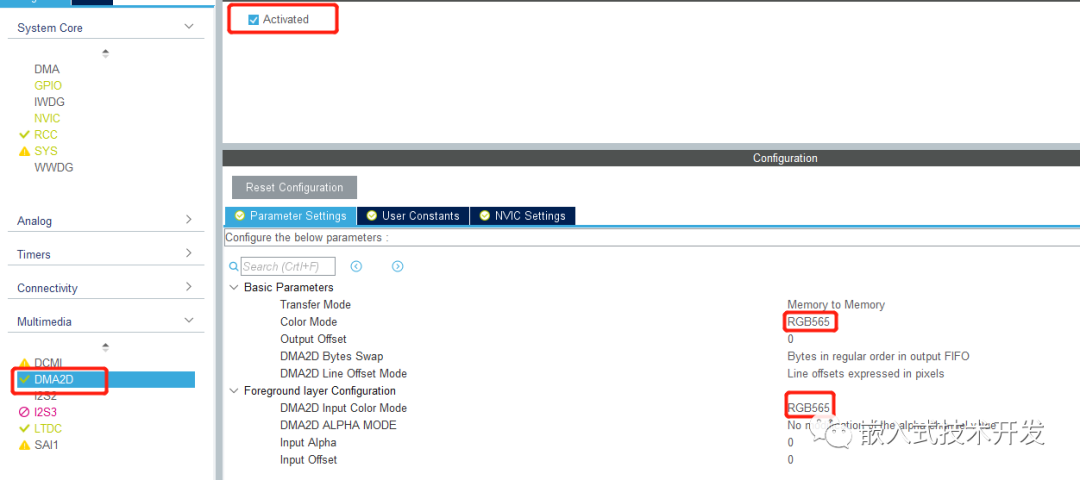

• DMA2D配置使能DMA2D，颜色模式选择RGB565，其它参数默认即可。

04

—

代码编写

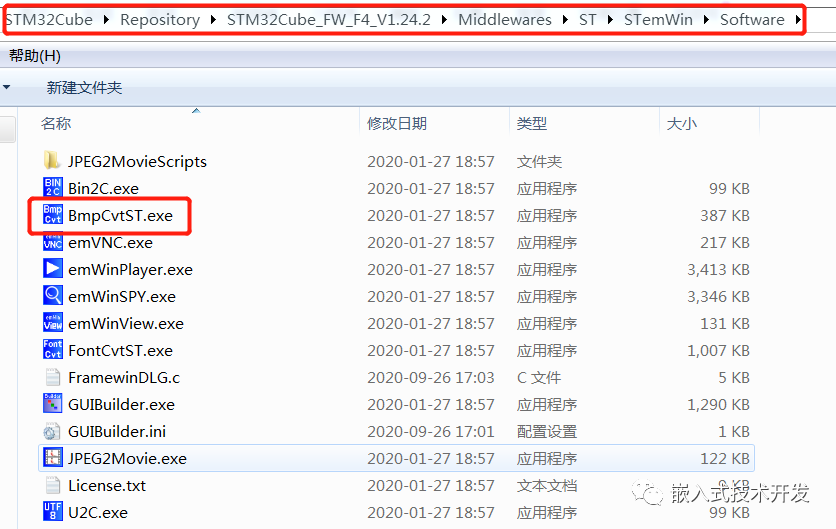

    在编写代码之前，找一张图片，用画图工具将图片分辨率调整为800*480。用BmpCvtST.exe软件将图片转换为.c文件。软件可在STM32F4的HAL库安装目录下找到。

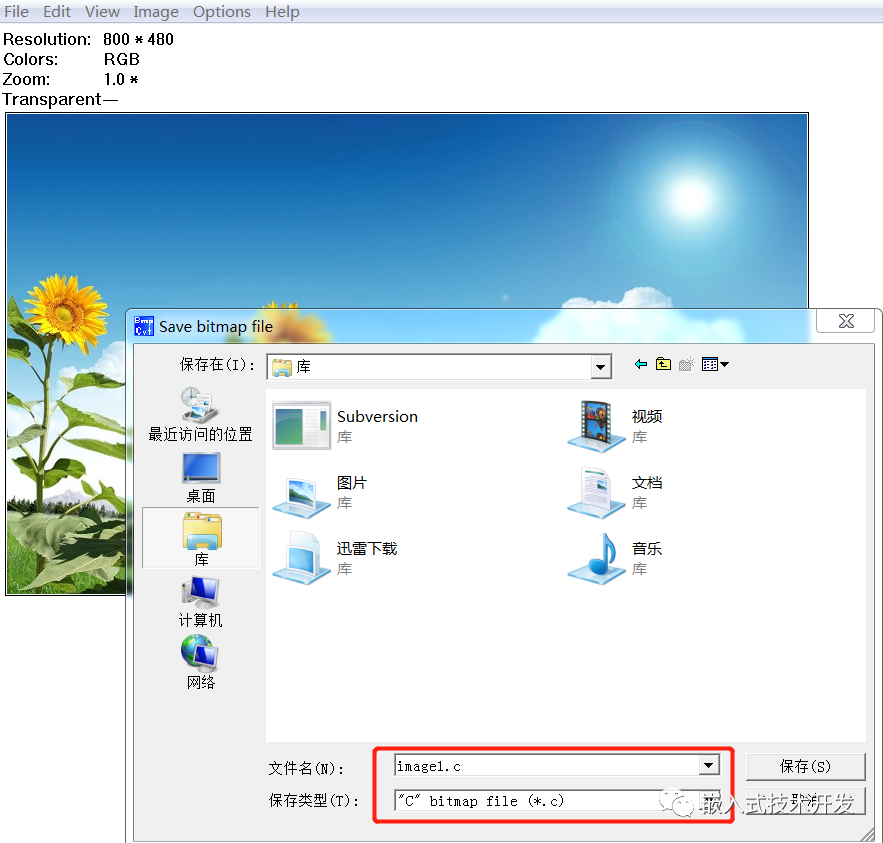

用该软件打开图片后，点击File->Save As...保存为.c文件。

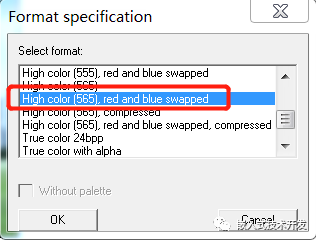

    保存时选择RGB565格式，红蓝交换：

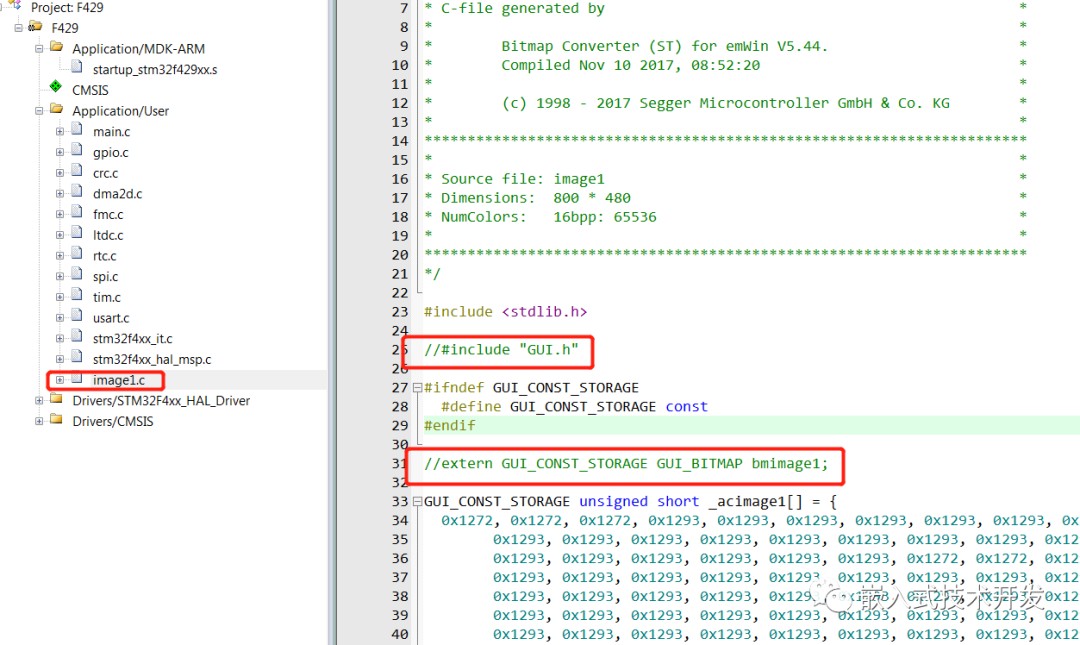

    将生成的.c文件添加到工程中，并将不必要的程序屏蔽掉。

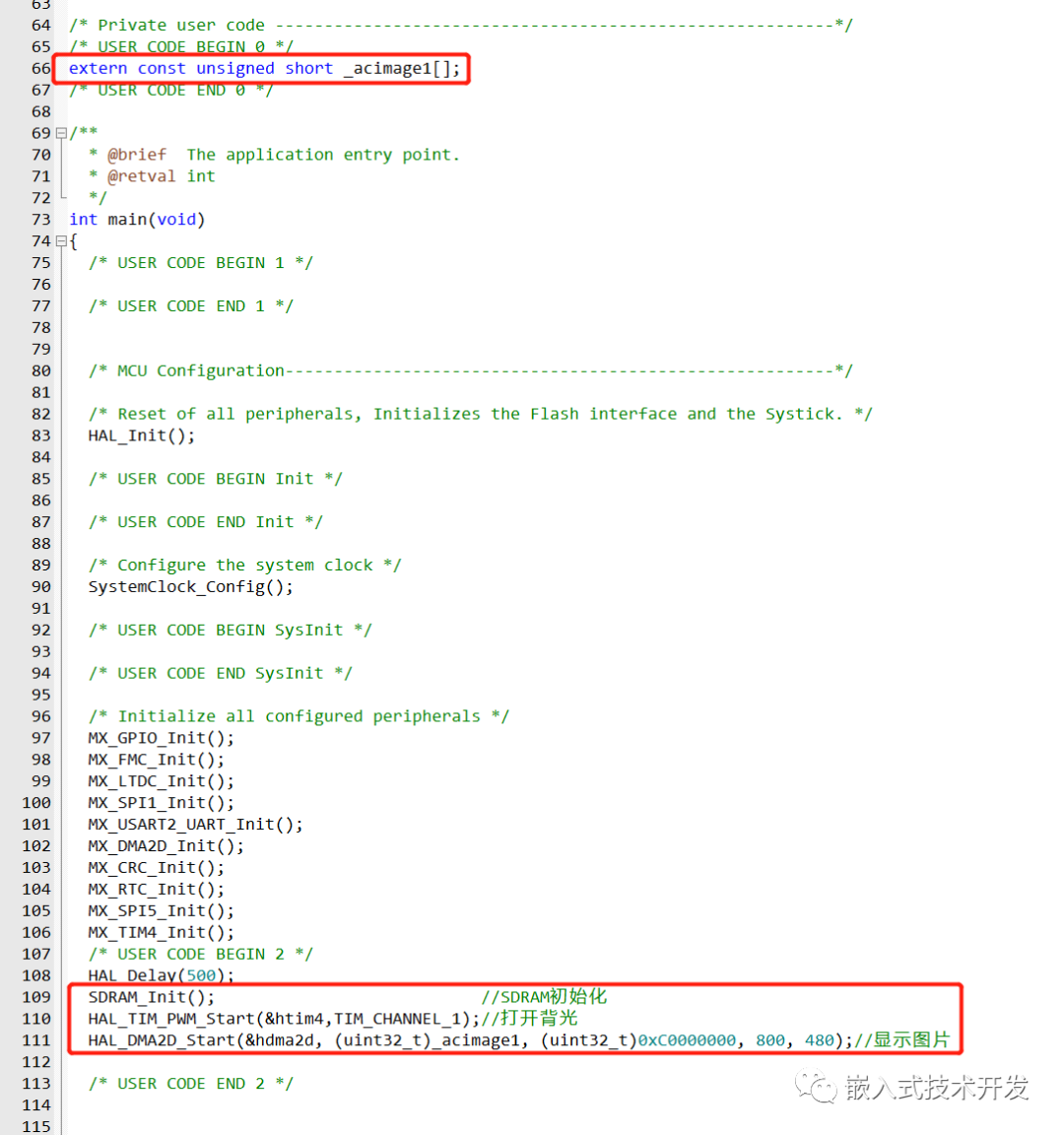

最后在main.c中添加声明，编写SDRAM初始化及图片显示程序，如下图所示。

    可以在屏幕上看到图片能正常显示：

    字符的显示需要字库的支持，这里不再做详细介绍，将在后续GUI移植时做介绍。
