晶振作为电子系统的时间基石，其频率偏差直接决定了产品的“准头”。生产偏差、温度偏差和老化是影响晶振性能的主要因素，规格书中通常会列出这些参数的影响。咱们今天就来逐一剖析这三者的影响，算算它们如何把时间搞偏，再聊聊选型时的实战经验。

晶振的PPM值如何计算呢？

计算晶振的PPM值需要两个重要参数：实际频率和额定频率。实际频率是通过测量晶振输出的信号频率得到的。额定频率是晶振器制造商提供的标准频率，一般以兆赫兹（MHz）为单位。

晶振频偏计算公式如下：

常见MHz晶振精度PPM值一般为±10PPM；±20PPM；±30PPM

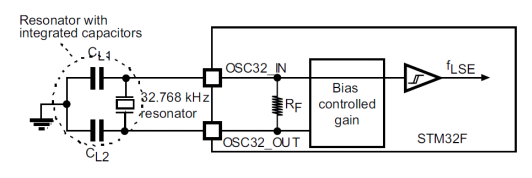

针对于RTC时钟晶振32.768KHz的频率精度， 则另有算法，32.768KHz晶振计时公式如下：

举例：若晶振32.768KHz精度为±10PPM，一天时间误差计算公式如下：

10(PPM)×24(1天=24小时)×60（1小时=60分钟）×60（1分钟=60秒）=864000*1/1000000=0.864秒

即：该RTC晶振每天的时间误差不超过0.864秒，即：若为 10PPM，每天最多快0.864秒，若为-10PPM，每天最多慢0.864秒。

±10PPM：频差为：32768.32768Hz~32767.67232Hz，每天时间误差为0.864×1=0.864秒，月误差25.92秒，一年时间总偏差为5.184分钟。

±20PPM：频差为：32768.65536Hz~32767.34464Hz，每天时间误差为0.864×2=1.728秒，月误差51.84秒，一年时间总偏差为10.368分钟。

±30PPM：频差为：32768.98304Hz~32767.01696Hz，每天时间误差为0.864×3=2.592秒，月误差77.76秒，一年时间总偏差为15.552分钟。

对于低功耗蓝牙BLE这种总偏差要求小于±40PPM的应用，初始偏差占大头，后续设计得留足余量。

预算宽裕就上±10PPM的高精度晶振，误差小，稳定性强；若成本敏感，±20PPM是主流选择，性价比高，但得靠电路设计补短板。

晶振调整频差及温度频差的区别

1、晶振调整频差指的是晶振在常温（25℃±2℃）下，输出的理想频率精度，包括在振荡电路最佳匹配状态及没有受到电磁干扰等状态下。

2、晶振温度频差指的是在给定的工作温度区间，晶振工作时输出的频率范围。

3、晶振的工作温度一般分为三个区间： -20℃~ 70℃； -40℃~ 85℃；-55℃~ 105℃。晶振超出指定温度区间工作，会存在频偏超差或不起振风险。关于温度对晶振实际工作时输出频率的影响，请点击下面标签查阅本网站相关文章。

当然不同规格书，对于温度影响表示方法不同，上图中是直接给出对应温度范围内的频率偏差（注意上图中红框内已经包含了晶振制造的初始生产偏差），有些规格书会给出温度每变化1°C，对应的频率偏差比如下图：

举个例子，还是32.768kHz晶振，温度系数是±0.035PPM/°C，从25°C升到60°C，温差35°C：

偏差=0.035×35≈42.875PPM

频率偏移=32768Hz×42.875÷1000000≈1.405Hz

时间偏差=1.405×86400÷32768≈3.7秒/天

普通环境用±20PPM的AT切型晶振就行，成本低

苛刻场景如车载或工业对时间精度要求高的，考虑用温度补偿晶振TCXO，偏差能压到±2PPM，价格贵点但值回这个价。

温补晶振（TCXO）全称温度补偿式石英晶振, 一般频率有几MHZ到200MHZ比较常见比较常见，频率误差可以做到2PPM，1PPM，0.5PPM，甚至更低，这种就对频率精准率要求非常严格。

老化偏差：时间磨出的“慢性病”

晶振用久了，内部晶体结构会微调，频率随之漂移。规格书中以第一年老化率Aging Rate标示，如±3PPM/年，后续逐年递减。

比如RTC 32.768kHz晶振，首年老化±3PPM：

频率偏移=32768Hz×3÷1000000=0.0983Hz

时间偏差=0.0983×86400÷32768≈0.26秒/天

一年累积=0.26×365≈95秒

短期看老化影响小，但长寿命设备如工业仪表得算好累积效应。

规格书中的总偏差是三者叠加。例如：

生产偏差：±20PPM

温度偏差：±20PPM

第一年老化：±3PPM

总偏差：±43PPM

以32.768kHz为例计算总影响：

频率偏移=32768Hz×43÷1000000≈1.41Hz

时间偏差=1.41×86400÷32768≈3.71秒/天

对于BLE的±40PPM红线要求，43PPM超标，通信可能不稳，RTC场景下，3.71秒/天还能凑合，但得看用户能不能接受。

串口通信的影响

串口通讯由起始位、数据位、校验位、停止位组成。以常见的8N1为例，即1位起始位，8位数据位，无校验，1位停止位。也就是说传输一个字节需要10bits。每一个字节都有一个起始位做同步，所以误差只会在一个字节内累计。
不难看出，在最后一个位采样时，误差最大，允许极限误差为0.5位。按照每个字节10位计算，最大允许误差为±0.5/10=±0.05，即±5%。考虑到串口通讯涉及收发两端，两端都可能存在误差，所以，每端的误差最好控制在±2.5%以内。
当数据位、校验位等较多时，要求的时钟误差就更高一些。考虑到上面所说的分频误差，一般来说，当时钟误差小于±2%时，串口通信是比较可靠的。
