答案其实很明确：电子专业大学生，学PCB的最佳时间，就是大二接触专业课的那一刻！

大二，是你们刚接触模电、数电、电路分析等核心专业课的阶段，这个时候学PCB，不是超前，而是刚刚好。很多同学学专业课只停留在书本和试卷上，背公式、做习题，却根本不知道这些理论知识能落地到哪里，学起来枯燥又迷茫，考完试就忘，这就是典型的 “纸上谈兵”。但如果从大二开始把PCB设计融入专业课学习，一切都会不一样。

做课程设计时，别人还在对着原理图空想，你已经能把理论转化为实际的 PCB 布局布线，看懂整个电子设计的完整流程：从元器件选型、原理图绘制，到 PCB 封装、布局布线，再到生产文件输出。亲手设计的过程，会让你对电阻、电容、运放、MOS 管的作用理解更透彻，对信号传输、电源设计的知识点掌握更牢固，专业课学习不再是枯燥的记忆，而是有实际应用的正反馈。这种 “学用结合” 的模式，会让你的专业基础远超同龄人，后续学高频电路、嵌入式设计等进阶课程时，也会轻松很多。

更重要的是，电子大赛是电子专业学生的 “镀金利器”，而PCB设计是参赛的核心能力，没有过硬的PCB设计功底，再棒的创意也只能停留在想法阶段。大二开始学PCB，有足够的时间打磨技术、积累实战经验，等到大三参加全国电子设计大赛、蓝桥杯等赛事时，你才能从容应对，从原理图设计到PCB制板、硬件调试一气呵成，为团队拿下奖项筑牢基础。要知道，大赛获奖经历不仅是简历上的亮眼一笔，更是企业校招时筛选人才的重要标准，而那些到大三大四才临时抱佛脚学PCB的同学，连入门都难，更别说参赛拿奖了。

反观现在的就业市场，电子行业对PCB设计人才的需求缺口越来越大，职友集数据显示，一线城市PCB设计相关岗位薪资普遍在10K-30K，应届生掌握高速PCB设计能力，起薪就能达到 13K-15K，而那些只会基础画板的求职者，只能在8K-10K的薪资区间徘徊。但企业要的不是 “会画板的工具人”，而是能独立完成2-8层高速PCB设计、懂SI/PI、EMC处理的实战型人才。如果你大二不开始学，大三忙考研、忙实习，大四忙毕业论文，根本没有时间系统打磨技术，毕业即失业的焦虑，只会离你越来越近。

很多同学也想从大二开始学PCB，但却陷入了 “不知道怎么学、学什么、没人带” 的困境：自学摸不透 EDA 软件的操作技巧，搞不懂高速 PCB 的叠层设计、阻抗计算，遇到问题没人解答，自制力差的同学更是学着学着就放弃，白白浪费时间；其实，选对学习方法和路径，大二学PCB一点都不难，而凡亿教育2V1 双师 PCB 弟子计划，就是为电子专业学生量身打造的 PCB学习解决方案，从零基础到能独立完成 8 层高速 PCB 设计，帮你避开所有自学弯路。

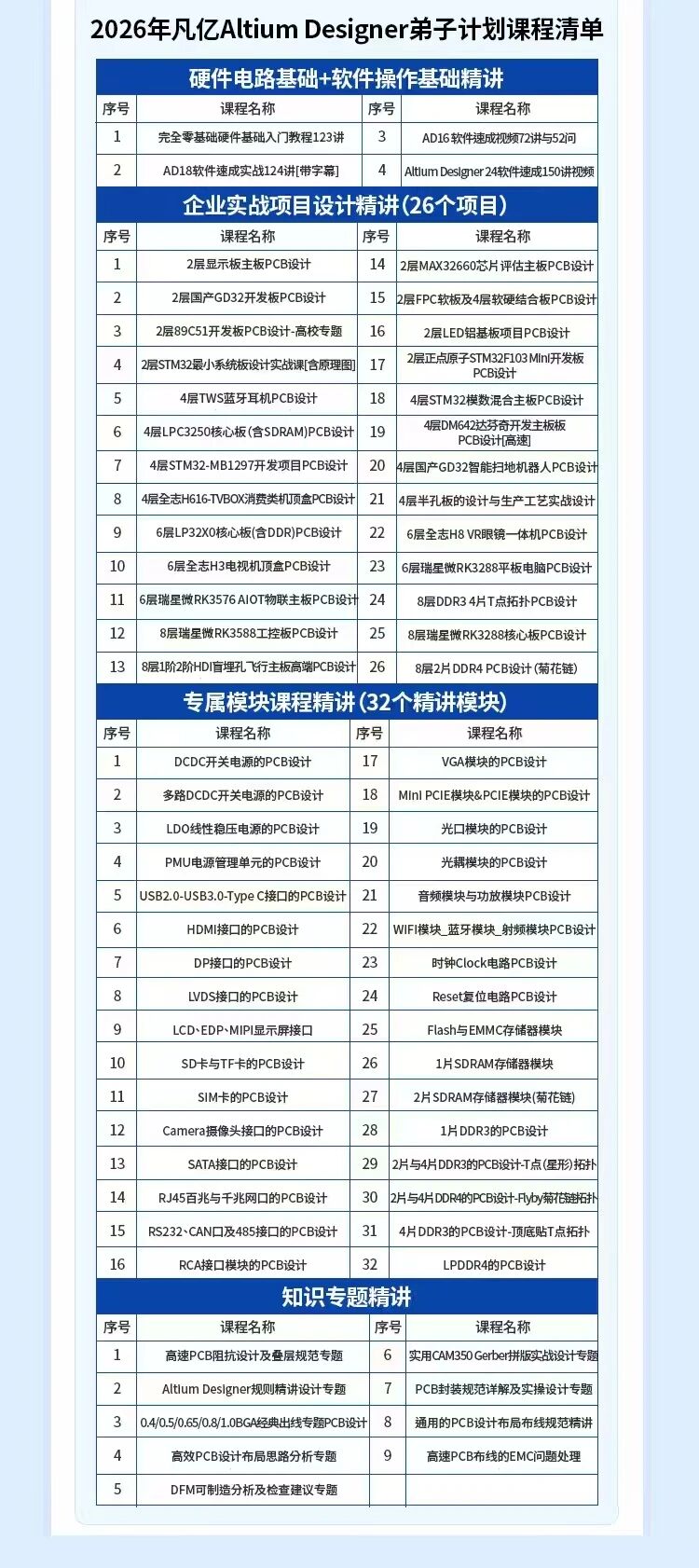

凡亿教育PCB弟子计划的学习体系，完全贴合大二学生的学习节奏，从基础到实战，层层递进，让你边学专业课边练 PCB，学用结合效率翻倍：

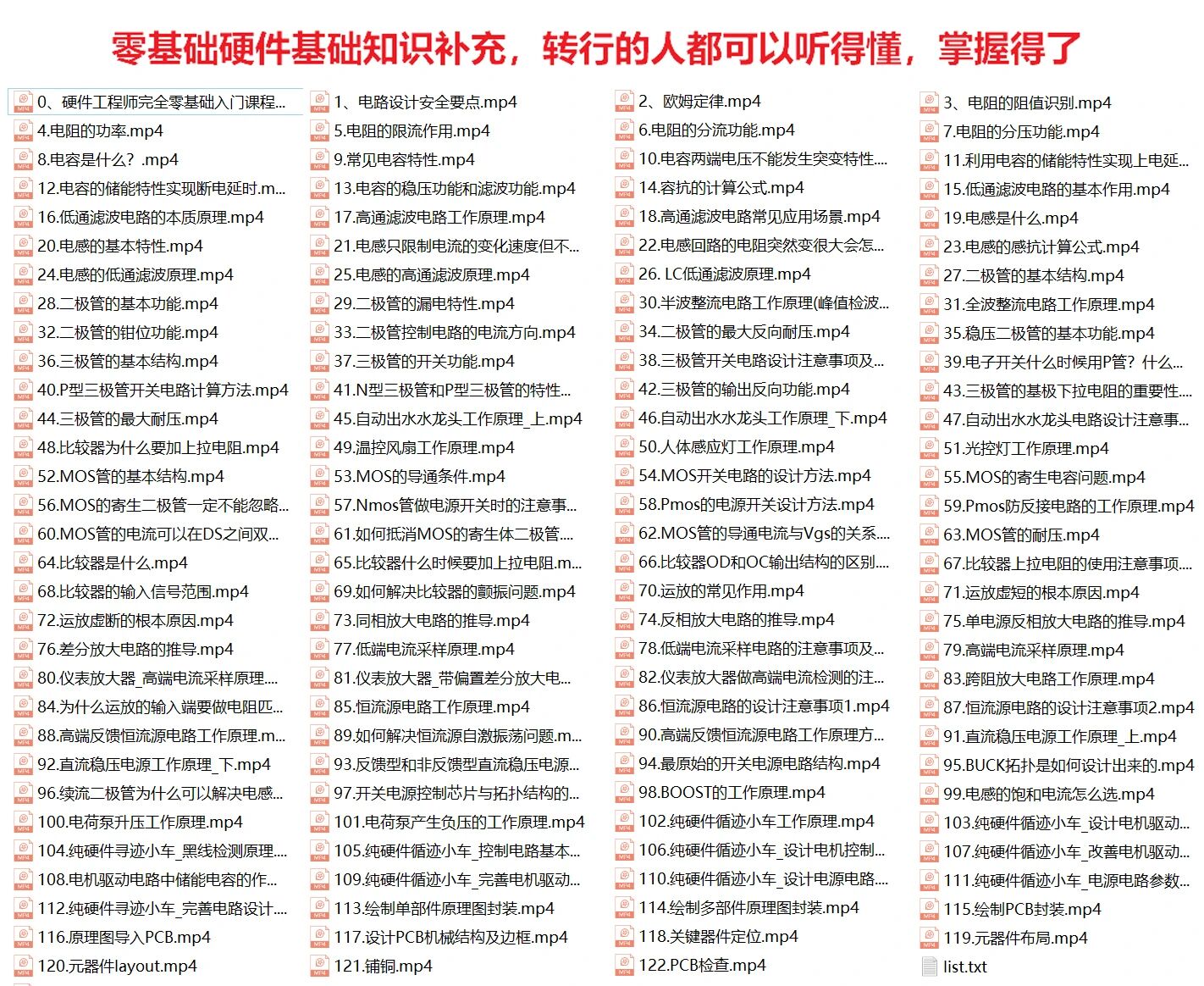

针对大二学生的专业基础，先花15天系统学习 120个硬件基础知识点，从电阻、电容、电感的基础特性，到运放、MOS 管、开关电源的工作原理，全部以初中物理为基础讲解，零基础也能听懂，完美衔接模电、数电专业课，让你学专业课的同时，掌握硬件实操基础。

花1周时间吃透 Altium Designer、Allegro、PADS三款主流 EDA 软件中的一款，150个左右的工具操作技巧，老师手把手教学，告别自学的盲目摸索，快速掌握 PCB 设计的核心工具，让你课程设计中能熟练运用软件完成设计。

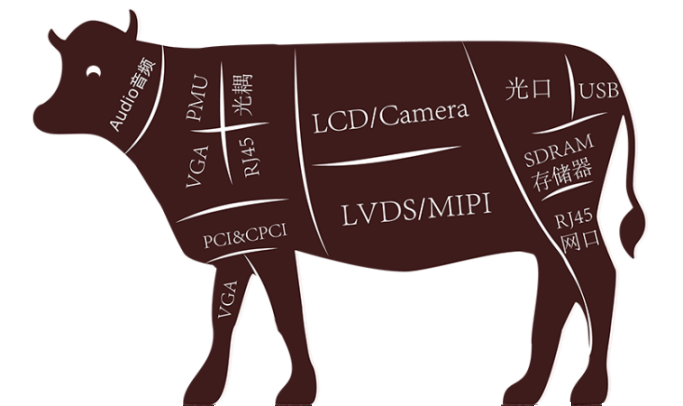

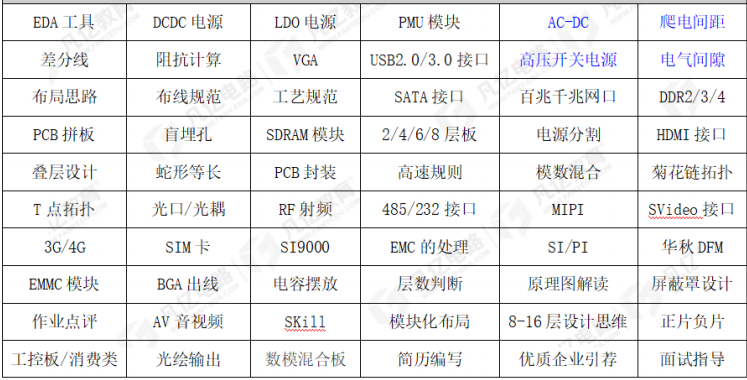

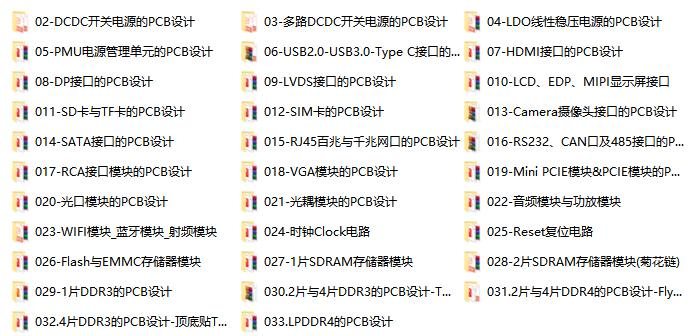

5周时间攻克32个PCB设计核心模块，从DCDC电源、LDO电源、USB/HDMI/RJ45接口，到 DDR3/4、WIFI 射频模块，逐个拆解布局布线要点，每个模块都有详细的 PPT 图文和实战讲解，让你掌握电子设计中所有常用模块的设计技巧，为综合项目和电子大赛打下基础。

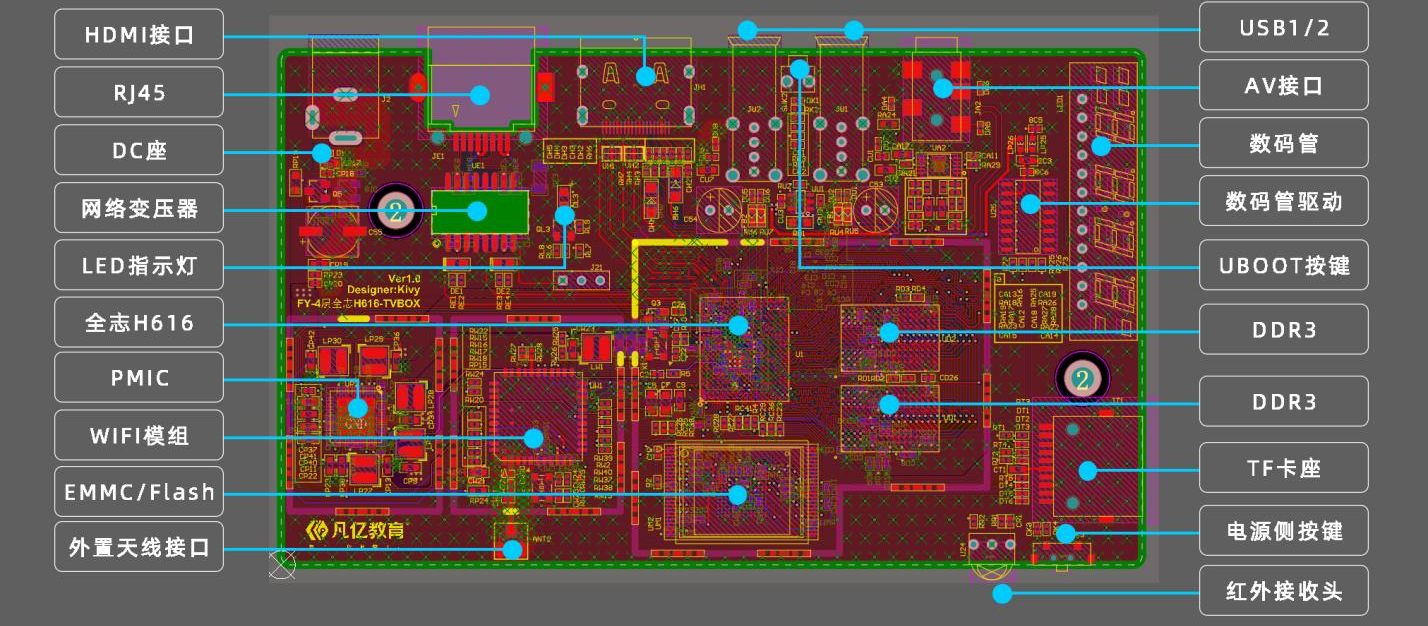

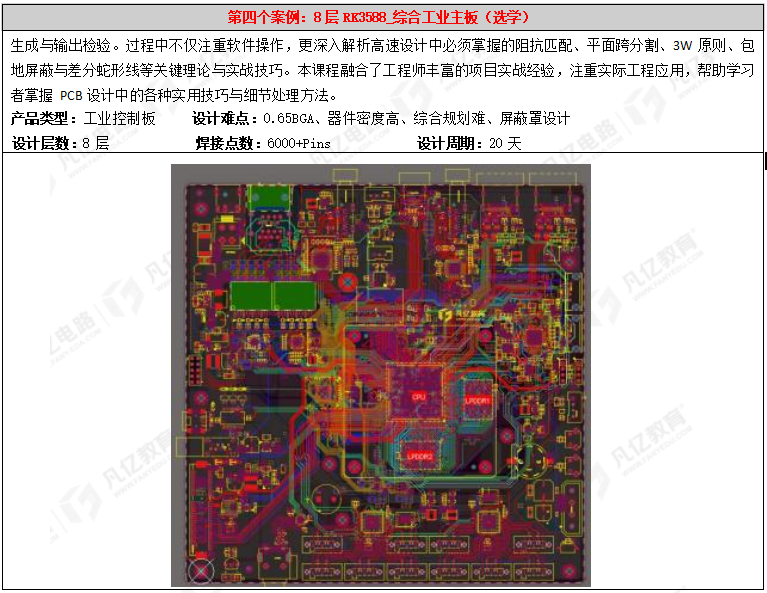

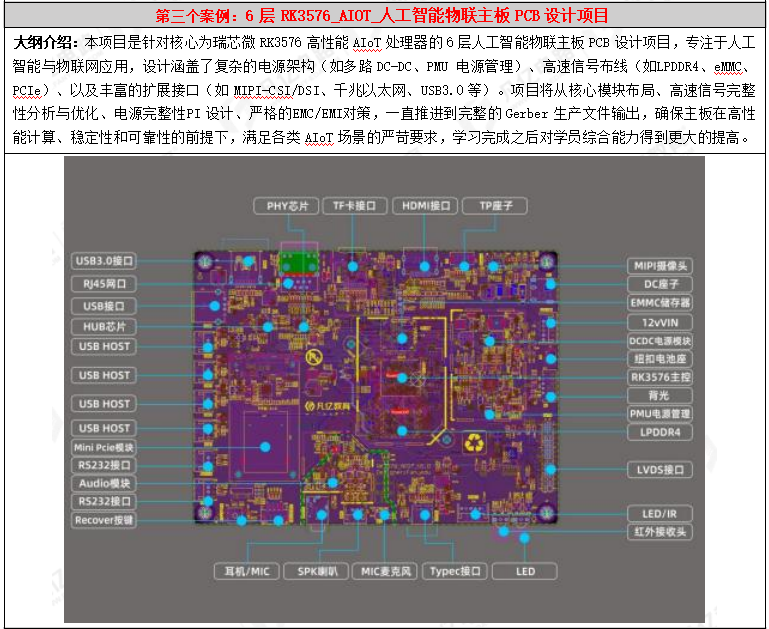

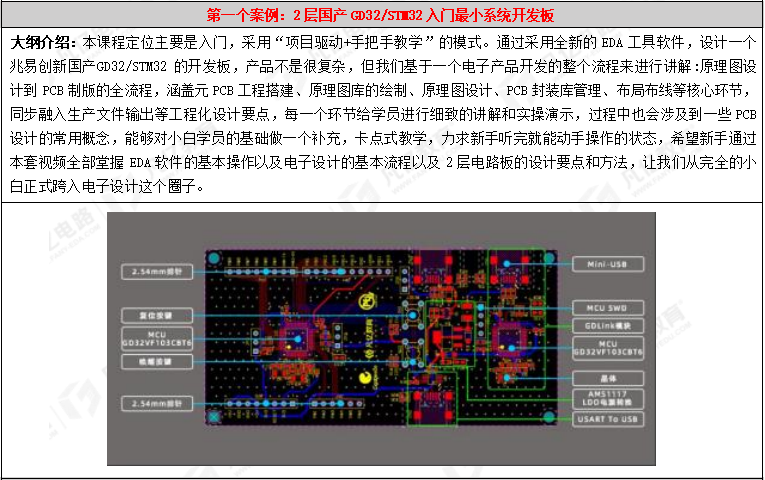

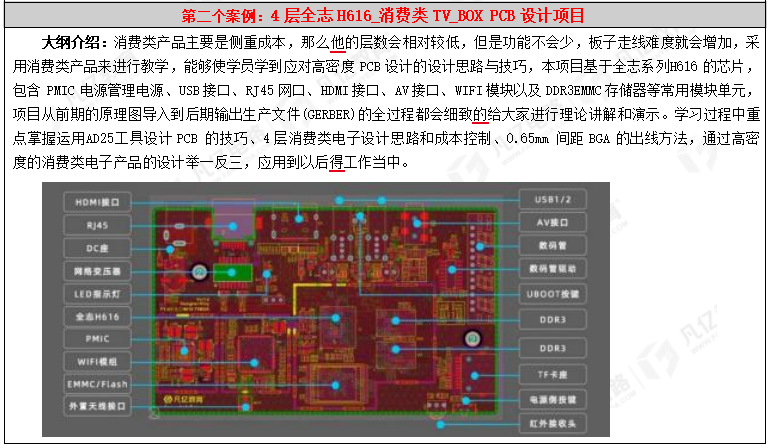

6周时间完成4个从易到难的实战大项目，从 2 层 GD32/STM32 入门开发板，到 4 层全志 H616 TV-BOX、6 层 RK3576 AIoT 主板，再到 8 层 RK3588 工业主板，全程还原企业真实设计流程，从原理图导入到 Gerber 文件输出，手把手教你完成完整的 PCB 设计，学完就能对标市面上 2-3 年工作经验的 PCB 工程师水平，参加电子大赛、应对校招都绰绰有余。

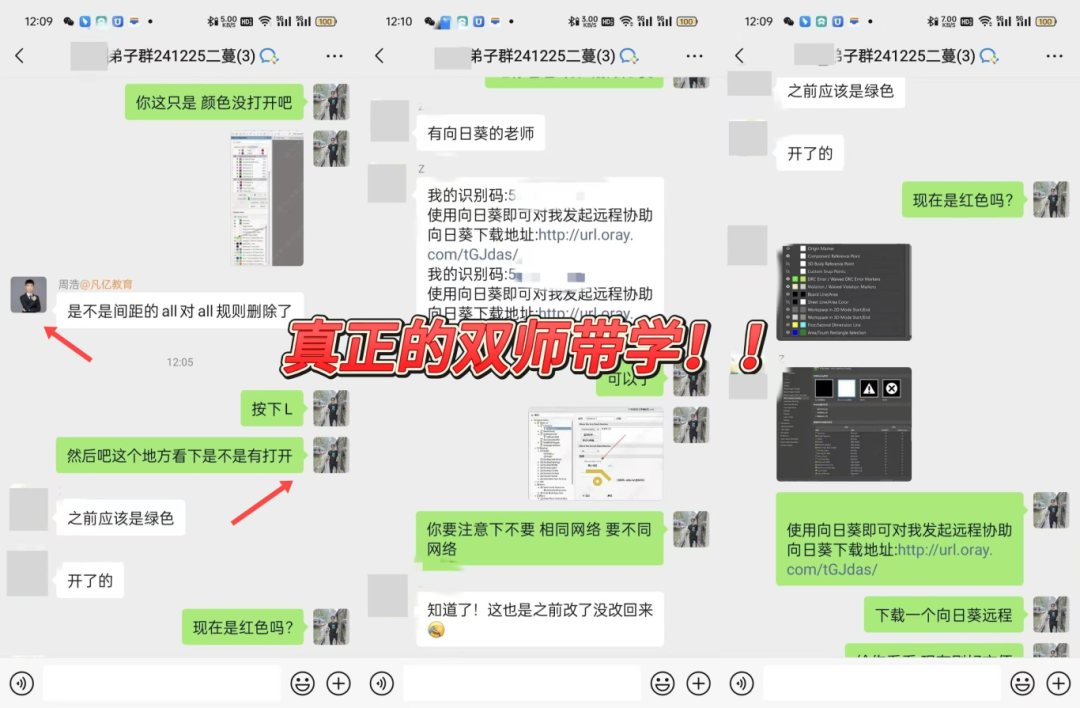

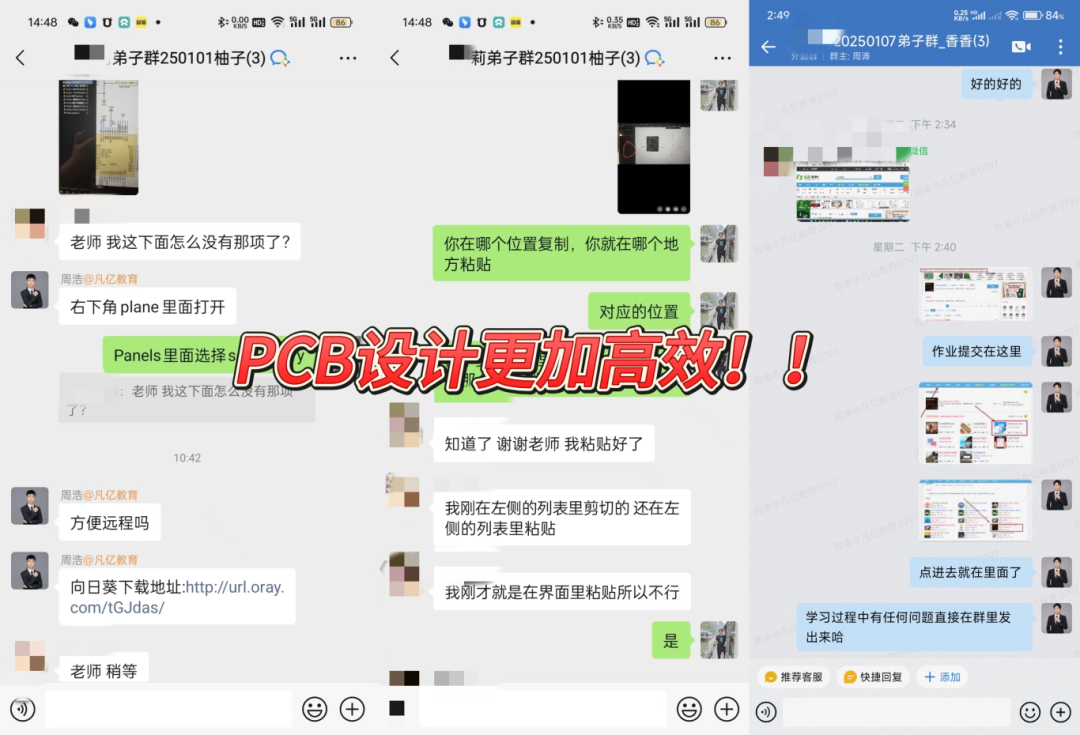

更重要的是，凡亿采用2V1 双师带学模式，专属录播课可随时学，适配大学生的课余时间；每周专场直播课，针对性解决学习难题；还有线上指导 + 远程答疑，遇到问题随时问，再也不用对着问题死磕；学完还提供简历编写、面试指导和优质企业引荐，为你毕业求职铺路。

现在报名，还能享受超1万元的学习权益。含凡亿教育结业证书，国家级中国电子学会中级PCB工程师证书可自愿报考；还能免费学习2025-2026年全新录制课程，赠送往年所有课程和后续更新课程，一对一带学升级为 2V1 双师带学，花一份钱，万元的学习权益。

电子专业的竞争，从来都是从大二开始的。别人在大二打基础、练实战、为大赛做准备，你却在犹豫、在拖延，等到毕业时，差距早已天差地别。PCB设计不是选修课，而是电子专业学生的核心硬技能，从大二开始学，让专业课学习有正反馈，让电子大赛有硬实力，让毕业求职有高底气，别让犹豫和拖延，成为你未来就业的绊脚石。

现在加入凡亿 2V1 双师PCB弟子计划，从大二开始，打造你的电子设计核心竞争力，告别毕业焦虑，手握高薪 offer，让你的电子专业之路，一步领先，步步领先！

扫描二维码报名咨询

获取详细目录大纲
