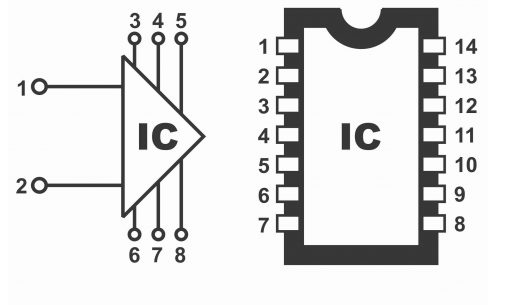

IC 在电路图中的符号有两种分类：

• Pin-accurate View / Pinout view / Physical view / (真实引脚视角 / 物理视角)

• Functional-grouped View / Functional view / Logical view （功能视角 / 逻辑视角）

🟦 ① Pin‑accurate View（引脚真实位置视图）📌 特点

• 严格按照芯片 datasheet 中的引脚编号顺序排列（通常从左上角逆时针或顺时针）。

• 适合 PCB layout 对照检查

• 适合简单器件（运放、逻辑门、LDO、MOSFET）

👍 优点

• 最不容易接错引脚

• 画 PCB 时对照 datasheet 最直观

• 对于小器件（如 LM358、74HC14）非常清晰

👎 缺点

• 对于 大 IC（MCU、FPGA、PMIC）会非常混乱

• 功能相关的引脚被分散在四周，不利于理解系统结构

• 原理图可读性差

🟩 ② Functional‑grouped View（功能分组视图）📌 特点

• 按功能把引脚重新分组、重新排列   例如：

  • 电源组（VDD、VSS）

  • ADC 组

  • GPIO 组

  • 通信接口（I²C、SPI、UART）

  • 电源管理（EN、FB、COMP）

• 引脚位置不再对应封装实际位置

👍 优点

• 原理图可读性极高

• 系统结构一眼看懂

• 适合复杂 IC（MCU、PMIC、AFE、FPGA）

• 便于画 block diagram 风格的系统图

👎 缺点

• 不能直接用于 PCB 对照

• 必须依赖 ERC/DRC 或仔细检查封装引脚号

• 初学者可能误以为引脚位置就是封装位置

📘 两种视图的对比表项目Pin‑accurate（真实引脚）Functional‑grouped（功能分组）引脚顺序与封装一致与封装无关可读性大 IC 较差大 IC 极佳适用器件小器件、简单器件MCU、PMIC、AFE、FPGAPCB 对照非常方便需要额外检查系统理解较差非常清晰常见场景运放、逻辑门、MOSFETSTM32、TPS 系列 PMIC、AFE 芯片🧠 工程师实际使用习惯（经验总结）✔ 小器件 → 用 Pin‑accurate

• 运放

• 比较器

• MOSFET

• 小型 LDO

• 逻辑门

✔ 大型 IC → 用 Functional‑grouped

• MCU（STM32、AT32、CH32）

• PMIC（TPS5430、MPM 系列）

• AFE（INA226、ADS1115）

• FPGA

• 电源管理芯片（多路输出、多功能）

✔ 混合方式（最专业的做法）

• 符号用功能分组

• 每个引脚旁标注真实 pin number

• 封装库中严格检查 pin mapping

这是大公司（TI、ADI、NXP）内部常用的方式。
