在通讯、电力领域，大容量直流电源的需求日益攀升，传统小功率模块并联方案常面临均流难、可靠性低的问题，大容量开关电源的研发与设计成为行业刚需。一款性能优异的大容量开关电源，不仅要满足功率、电压电流的输出要求，更要攻克功率因数、工作稳定性、多模块均流三大核心难题。今天就带大家拆解大容量开关电源的设计要点，用通俗的语言讲透这 3 大关键技术，看完轻松拿捏设计核心！

大容量开关电源主要由主电路、控制电路构成，智能化款还会搭配以 PIC 单片机为核心的数控系统，实现参数检测、故障反馈和远程控制。主电路的逆变结构多采用 H 桥式，本次设计为简化工艺选择硬开关技术，通过合理选频和开关器件，平衡开关损耗问题。接下来重点讲讲设计中最关键的 PFC 功率因数校正、工作稳定性优化、多电源并联均流三大技术，这也是决定电源性能的核心所在。

一、PFC 功率因数校正：提升功率   减小设备体积

大容量开关电源进线多为三相 380VAC，进线侧的无源滤波能减少谐波，但想要进一步提高功率因数，就必须在每个电源模块输入侧增加三相单开关 PFC 电路。这个电路的核心作用是，即便输入交流电压在 ±20% 范围内波动，整流后的直流母线电压也能基本稳定在 670VDC，既提升了功率因数，又能有效减小后级逆变变压器的体积，一举两得。

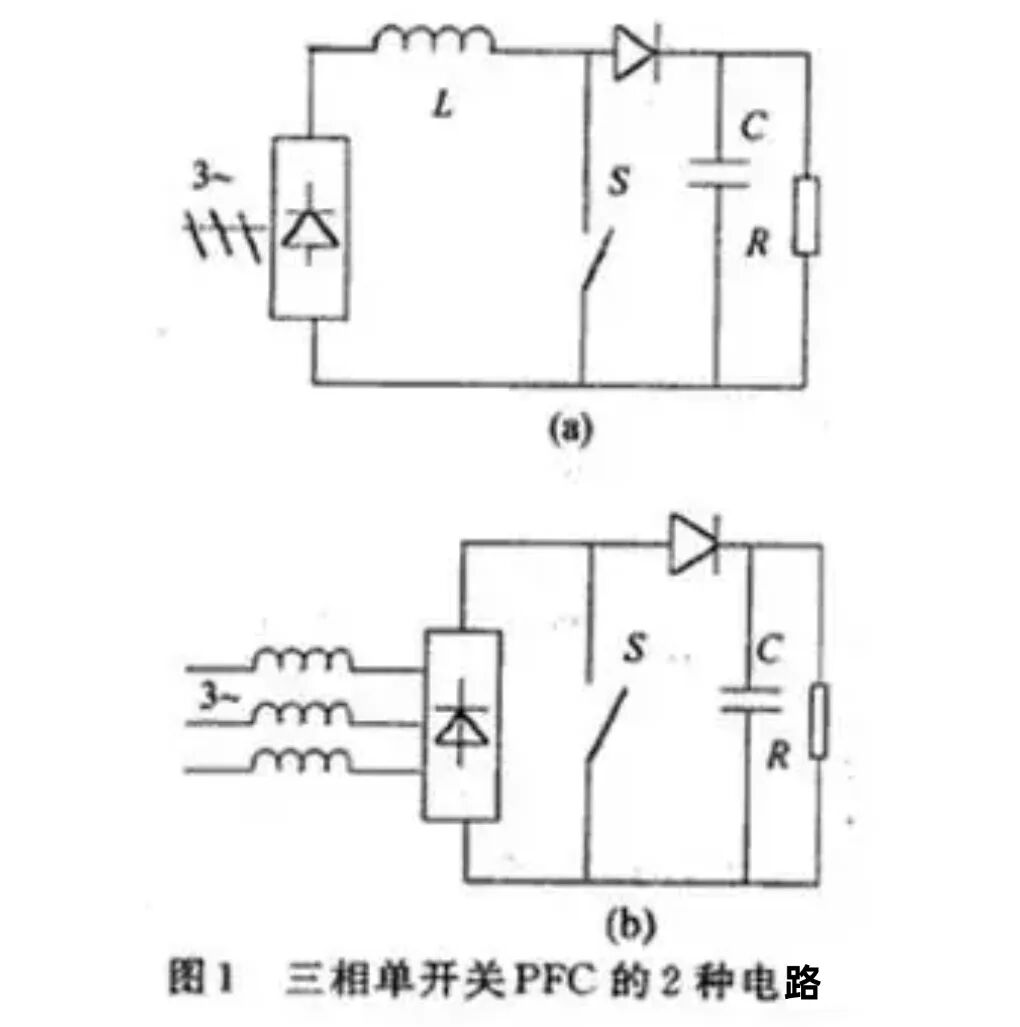

三相单开关 PFC 主电路有两种主流方案，各有特点：

1. 方案一控制方式类似单相 PFC，采用 UC1854 专用控制芯片，仅用一个电感，结构简单，能大幅提高功率因数、减少谐波，是本次设计的选用方案；

2. 方案二在三相进线端各加一个电感，能让进线电流峰值包络线形成正弦波，电流与电压相位一致，校正效果更贴合理想状态，但电路结构相对复杂。

二、斜波补偿：从根源解决系统不稳定问题

控制电路是大容量开关电源的 “大脑”，本次设计采用电流型双路推挽输出的 UC3825 作为控制核心，电源的故障保护、启停控制、信号检测都靠它实现，其设计直接决定了输出直流电源的品质。

电流型 PWM 控制器件有个通病：如果反馈电流波形前沿有毛刺，就容易触发误关断，导致系统不稳定。针对这个问题，设计中用了两个简单又有效的解决方法：一是在电磁式电流互感器两端并接电容，直接去掉毛刺；二是利用器件特性，在电流输入端和振荡器斜波输入端并接电容、阻容，从电路层面抑制毛刺干扰，实际测试证明，这两种方法能彻底克服系统不稳定问题。

同时，为了让电源的静、动态性能更优异，输出电流和电压采用双路并联控制：电流环为比例 - 积分单环控制，电压环为 “电流内环   电压外环” 的双闭环控制，且外环采用比例 - 积分 - 微分控制。通过精准设计调节器参数，能让电源的输出精度和响应速度达到理想水准。

三、自主均流：破解多模块并联电流不均衡痛点

大电流输出的电源系统，仍需要多个小电流电源模块并联集成，均流就成了绕不开的问题 —— 如果各模块电流分配不均，不仅会影响输出性能，还会降低电源寿命。目前行业内均流方法的发展方向是自主均流，本次设计采用 UC3902 专用均流器件，完美解决了这一难题。

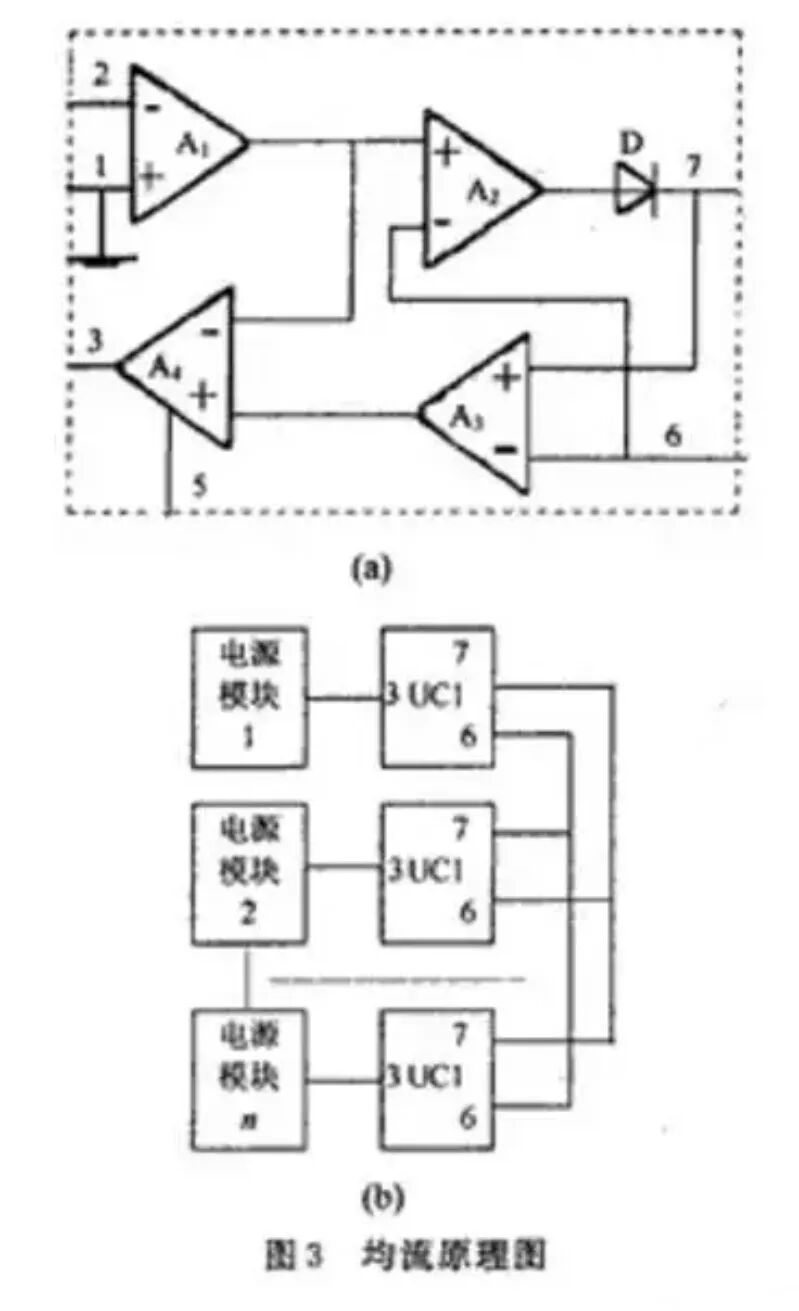

自主均流的原理其实很好理解：均流母线的正端连接所有并联模块，其电压值反映的是所有模块中的最大电流值，借助二极管的单向导电性，只有电流最大的模块会成为 “主模块”，其余模块作为 “从模块”。当负载等外界因素导致电流分配不均时，从模块会通过放大器调整自身 PWM 控制信号宽度，跟踪主模块的电流基准，最终实现所有模块的电流均衡。

这里有个设计小细节：UC3902 的第 5 脚需要接小阻值电阻和大容量电容到控制地，目的是让均流调节的速度慢于电压环、电流环，避免因调节节奏冲突导致电源系统不稳定，这一步千万不能忽略！

实测性能拉满！设计合理性得到充分验证

为了验证这套设计方案的可行性，我们对 3 台 20A/200V 和 1 台 30A/220V 的电源样机进行了全面测试，各项性能指标均达到行业高水准：输出电压可调范围广，稳压精度 0.1%、稳流精度 0.08%，负载跃变时动态响应仅 150μs；额定状态下整机效率达 91%，可闻噪声仅 50dB，峰峰杂音 800mV，即便多模块并联，不均流度也能控制在 ±3% 以内。

从实测结果能明显看出，本次设计的大容量开关电源，通过 PFC 功率因数校正、斜波补偿稳定性优化、自主均流三大核心技术，完美解决了传统大容量电源设计中的痛点问题，电路设计合理、技术方案先进，能充分满足通讯、电力领域对大容量直流电源的性能和可靠性要求。

在开关电源技术不断迭代的当下，硬开关技术并非 “落后选择”，只要设计合理、选件得当，依然能发挥出优异性能；而功率因数校正、系统稳定性优化、均流控制这三大核心技术，更是大容量开关电源设计中不可或缺的关键，掌握这些设计要点，才能打造出高性能、高可靠的电源产品。

关注我们，后续还会分享更多电源设计的干货技巧、行业趋势和器件选型经验，和十万工程师一起解锁电源技术新技能！
