作为一名硬件工程师，你是否也经历过这样的困惑：刚学会画双板板，项目需求就变成了4层、6层甚至8层板？面对叠层结构的选择，你是否感到无从下手？电源平面、接地平面、信号层应该如何分配？
别担心，这种困惑在硬件工程师的成长过程中非常普遍。今天，我就结合自己10多年的项目实战经验，从电源PCB叠层结构这个核心问题出发，带你系统掌握多层板设计的要点和方法。
一、为什么需要多层板？在深入叠层结构之前，先搞清楚一个根本问题：为什么不能用双板板？
从工程实践来看，多层板相比双板板有以下几个核心优势：
EMC性能提升：多层板可以提供完整的接地平面，有效降低辐射发射，提高抗干扰能力。这是产品通过EMC测试的关键。
信号完整性改善：完整的参考平面为高速信号提供稳定的阻抗控制路径，减少反射和串扰。
电源分布优化：专门的电源平面层可以提供低阻抗的电源分配网络（PDN），改善电源质量。
布线空间增加：层数越多，可用的布线通道就越多，复杂的布线问题更容易解决。
【实战经验】在我负责的一个工业控制项目中，最初采用双板板设计，由于信号干扰严重，产品始终无法通过EMC认证。后来改用4层板设计，重新规划叠层结构，一次就通过了所有EMC测试。这个案例让我深刻认识到：选择合适的叠层结构，往往比后期增加屏蔽和滤波更有效。
二、叠层结构的基本原则了解了多层板的价值后，我们来看叠层设计的核心原则。这些原则是无数工程师在实践中总结出来的"黄金法则"：
原则1：相邻层必须成对信号层应该紧邻参考平面（电源或接地平面），这样可以为信号提供完整的返回路径。理想情况下，每条信号线都有完整的参考平面。
错误做法：两个信号层相邻，中间没有参考平面
正确做法：信号层-平面层-信号层
电源平面和接地平面应该尽可能相邻布置，这样可以形成紧密的耦合电容，为高速开关电流提供低阻抗路径，有效抑制电源噪声。
图：电源平面与地平面紧密相邻形成耦合电容效应
【警告】很多新手容易忽视这个原则，把电源层和地层隔得很远。这会导致电源阻抗增大，在高频下产生严重的电压波动，影响芯片的稳定工作。
原则3：高速信号层靠近接地平面高速信号（如时钟、差分信号等）应该优先布置在紧邻接地平面的信号层上。接地平面的完整性比电源平面更重要，可以为信号提供更稳定的参考。
原则4：对称性设计叠层结构应该尽可能对称。这样可以避免生产过程中的翘曲变形，提高PCB的机械稳定性。例如，4层板的对称叠层是：顶层（信号）-内层1（地）-内层2（电源）-底层（信号）。
三、常见叠层方案对比现在我们来看几种常用的叠层配置方案，从4层板到8层板，每种方案都有其适用场景。
4层板标准叠层L1（顶层信号）- L2（地层）- L3（电源层）- L4（底层信号）
这是最常用的4层板叠层方案，优点是：
为顶层和底层信号提供完整的参考平面
电源和地平面相邻，形成耦合电容
结构对称，生产不易翘曲
图：4层板标准叠层结构剖面图，L1/L4为信号层，L2/L3为参考平面
适用场景：一般的消费电子产品、中小型控制板、中等密度的数字电路。
6层板优化叠层L1（信号）- L2（地）- L3（信号）- L4（信号）- L5（电源）- L6（信号）
这个方案在4层板基础上增加了两个信号层，提供了更多的布线空间。关键设计要点：
L3和L4是两个信号层，它们之间没有参考平面，所以这两个层应该走低速信号
L1和L6紧邻参考平面，适合走高速信号
地平面和电源平面仍然相邻

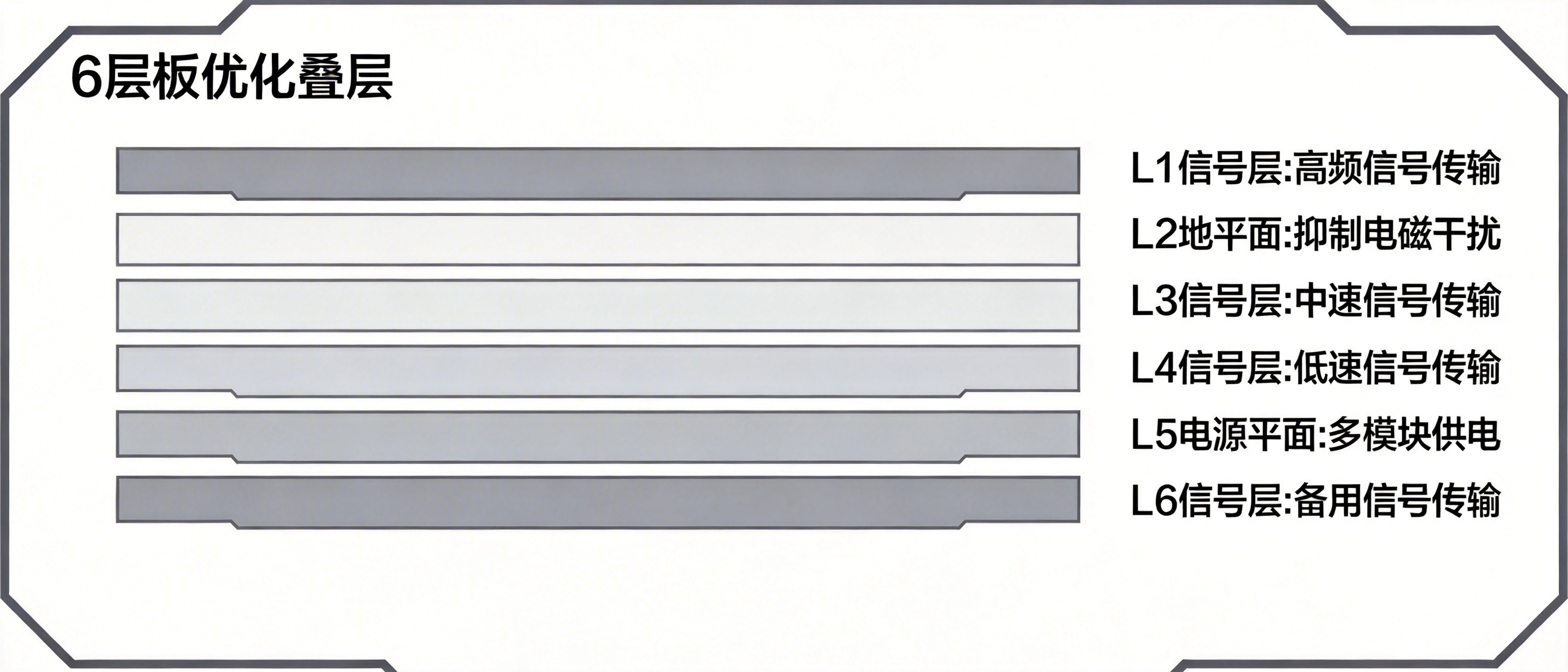

图：6层板优化叠层结构，注意L3/L4层应走低速信号
适用场景：较复杂的控制板、中等规模的FPGA设计、需要较多布线空间的场合。
8层板高性能叠层L1（信号）- L2（地）- L3（信号）- L4（电源）- L5（地）- L6（信号）- L7（电源）- L8（信号）
8层板可以实现更优的EMC性能和信号完整性。这个叠层的亮点：
提供了多个电源和地平面，可以为不同电压域提供独立平面
每个信号层都有紧邻的参考平面
适合高速差分对和阻抗控制

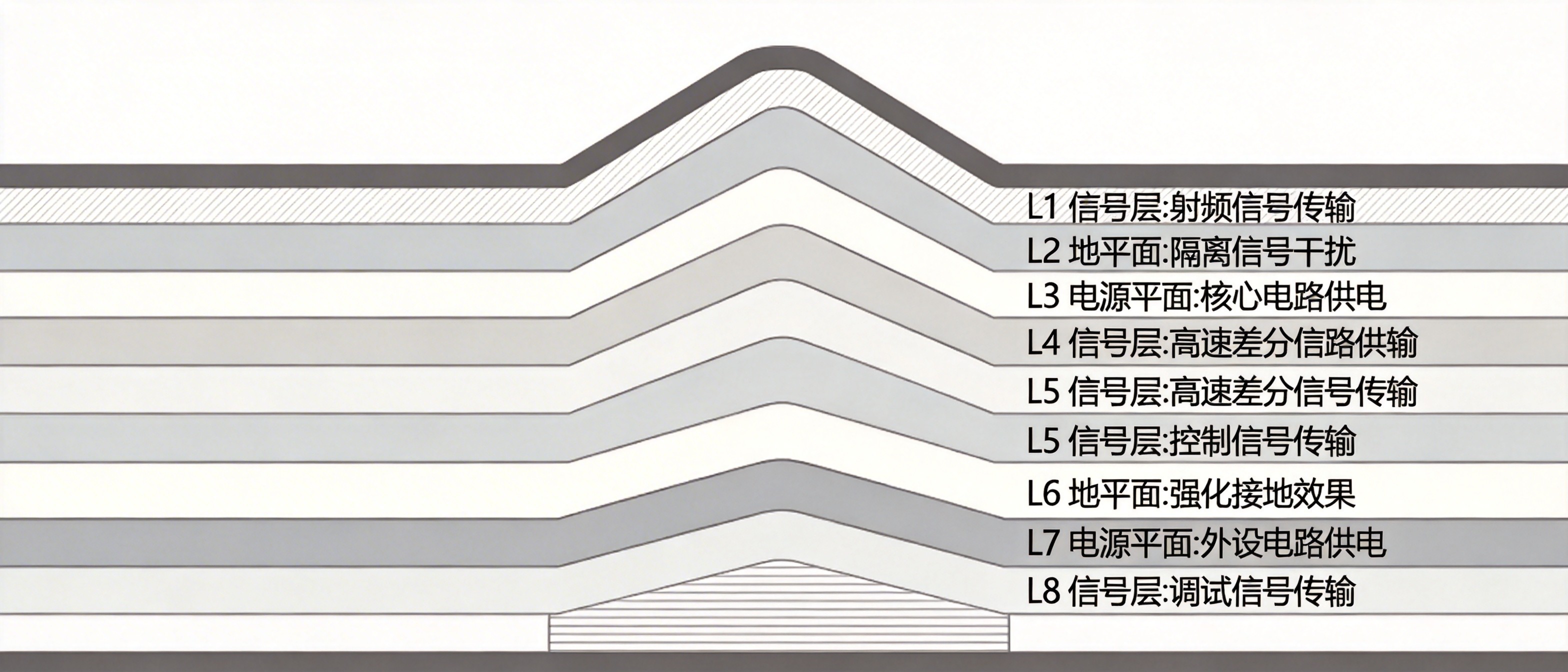

图：8层板高性能叠层结构，提供多个电源和地平面
适用场景：高速数字电路、FPGA/CPU核心板、复杂的多电压域系统。
【实战案例】我曾负责一个ARM处理器的核心板设计，采用8层板叠层。核心电源1.2V使用独立的电源平面，3.3V和5V分别使用另外的电源平面，地平面则统一连接。这样的设计确保了电源质量，最终系统运行非常稳定，EMC测试也顺利通过。
四、实战避坑指南掌握了基本原则和常见方案后，我们来看看实际项目中容易踩的坑，以及如何避免。
坑1：过度分割接地平面很多新手为了布线方便，喜欢把接地平面分割成很多小块。这是绝对禁止的做法！接地平面必须尽可能完整，才能提供有效的EMC屏蔽和信号返回路径。
正确做法：保持接地平面的完整性，如果确实需要分割，分割线应该与信号线垂直，避免分割线横穿高速信号的返回路径。
坑2：忽视回流路径信号的回流路径紧邻信号线，在参考平面上的投影位置。如果在信号下方的参考平面上有分割或开槽，就会切断返回路径，导致EMI问题。

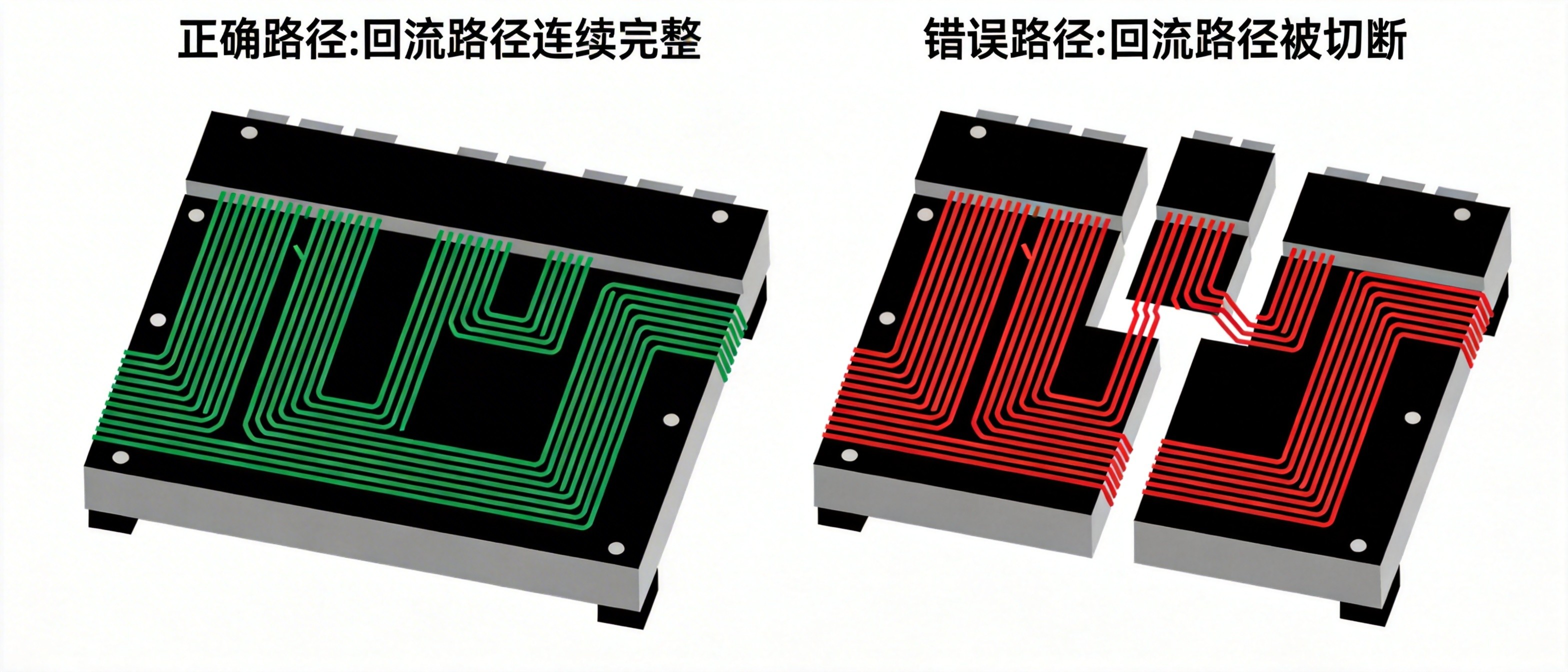

图：信号回流路径示意图，左侧为完整参考平面（正确），右侧为平面分割切断回流路径（错误）
【警告】不要在参考平面上随意开槽！如果必须开槽（例如为了隔离），必须确保没有高速信号跨越开槽区域。
坑3：阻抗控制不当高速信号需要精确控制阻抗。阻抗不仅取决于线宽，还取决于与参考平面的距离（介电层厚度）。在叠层设计时就应该规划好阻抗控制。
图：阻抗控制原理，线宽、介电层厚度和参考平面的关系
建议：使用PCB厂商的阻抗计算工具，在叠层设计时就确定各层的介电常数和厚度，提前计算好目标阻抗所需的线宽。
坑4：电源平面过小电源平面应该尽可能大，以提供低阻抗的电源分配网络。有些设计中，电源平面被分割得很小，导致电源质量下降。
正确做法：电源平面至少应该覆盖主要供电区域，对于大电流的电源（如核心电源），应该使用完整的平面。
坑5：不参考厂商建议不同PCB厂商的生产能力不同，介电材料、铜厚、最小线宽线距都有差异。叠层设计完成后，必须发给厂商确认。
建议：在项目初期就选定PCB厂商，获取他们的叠层能力表，按照他们的建议设计叠层。这样可以避免后期反复修改。
五、进阶思考：何时选择更多层？随着项目复杂度的增加，你可能需要考虑更多层的设计。是否需要增加层数，可以从以下几个维度判断：
布线密度：如果4层板布线非常困难，线宽线距达到工艺极限，应考虑增加层数。
信号速率：高速数字电路（如DDR、PCIe、SerDes等）通常需要更多层的支持来实现阻抗控制和EMC要求。
电源复杂性：多电压域、大电流、低噪声要求高的电源系统，可能需要多个电源平面。
EMC要求：如果EMC测试失败，且优化布局布线后仍无法解决，考虑增加层数提供更好的EMC性能。
但要注意，增加层数意味着成本上升。需要平衡性能和成本，选择最经济的方案。
核心要点回顾相邻成对原则：信号层必须紧邻参考平面
电源地平面相邻：形成耦合电容，改善电源质量
高速信号优先：高速信号靠近接地平面
保持对称性：避免生产翘曲
接地平面完整：禁止过度分割
关注回流路径：参考平面开槽会影响EMI
多层板设计是硬件工程师必须掌握的核心技能，而叠层结构设计是多层板设计的基础。本文从为什么需要多层板讲起，系统介绍了叠层设计的基本原则、常见方案对比和实战避坑指南。
希望这篇文章能帮助你快速入门多层板设计。记住，理论知识需要通过实践来巩固。建议你从4层板开始，按照文中介绍的标准叠层方案设计几个项目，在实践中逐步掌握6层、8层板的设计要点。
叠层设计没有唯一正确的答案，不同的应用场景有不同的最优方案。关键是要理解基本原则，根据项目需求灵活应用。
如果你在多层板设计过程中遇到问题，欢迎留言讨论。让我们一起在硬件设计的道路上不断进步！
