摘要：在高速PCB设计中，串扰是导致信号完整性问题的主要原因之一。许多工程师过于关注走线间距（3W规则），却忽视了相邻层走线方向的影响。本文将从物理机制出发，解释为什么相邻层走线方向正交（垂直交叉）比单纯增加间距更能有效抑制串扰，并提供实用的设计建议。

一、引入：从一次调试经历说起

上周在调试一块千兆以太网板卡时，遇到了一个奇怪的问题：链路训练总是失败，眼图严重闭合。排查了电源、时钟、端接电阻，甚至怀疑是PCB板材问题。最后用TDR（时域反射计）扫描，发现一段地址线和数据线在相邻层平行走线了将近800mil，串扰噪声达到了180mV——足以让接收端产生误判。

这让我想起很多初级工程师的误区：他们认为“只要间距足够大，串扰就能忽略”。确实，3W规则（间距≥3倍线宽）能降低约70%的串扰，但这只适用于同层布线。对于相邻层，一个更根本的原则是：走线方向比间距更重要。

为什么？让我们从串扰的物理本质开始讲起。

二、串扰的两种耦合机制

串扰（Crosstalk）本质上是一种近场电磁耦合现象。当一条信号线（攻击线，Aggressor）上有快速变化的电压或电流时，它会在周围空间产生变化的电场和磁场，这些场会“泄漏”到邻近的信号线（受害线，Victim）上，感应出噪声电压或电流。

1. 容性耦合（电场耦合）

两条导线之间存在寄生电容（互电容，Cm）。当攻击线上的电压快速变化时（dV/dt大），通过电容耦合会在受害线上产生位移电流：

Ic = Cm × dV/dt

这个电流的大小与互电容成正比。而互电容的大小主要取决于两个因素：导体重叠面积和间距。重叠面积越大，电容越大；间距越大，电容越小。

2. 感性耦合（磁场耦合）

变化的电流会产生变化的磁场，通过互感（Lm）在受害线上感应出电压：

Vind = Lm × dI/dt

互感的大小同样与导体重叠面积正相关，与间距负相关。

关键洞察：无论是容性耦合还是感性耦合，其耦合强度都与导体重叠面积直接相关。而重叠面积不仅取决于平行长度，更取决于走线方向。

三、相邻层走线方向的影响

图2：平行走线与垂直走线的耦合面积对比

图1：相邻层走线间的电容耦合是串扰的主要来源之一

考虑两种典型场景：

场景A：相邻层平行走线

如果顶层（L1）走线是水平的，相邻内层（L2）也是水平走线，且两条走线在垂直方向上有重叠投影。这时：

• 重叠面积 = 线宽 × 平行长度

• 即使间距较大（比如10mil），由于平行长度可能很长（几百mil），重叠面积依然可观

• 串扰能量随平行长度线性累积

场景B：相邻层正交走线（垂直交叉）

如果顶层（L1）走线是水平的，相邻内层（L2）是垂直走线。这时：

• 重叠面积近似为零（仅在交叉点有微小重叠）

• 串扰耦合系数降低20dB以上（约100倍）

• 即使间距很小（比如6mil），串扰依然很小

工程类比：想象两个人并排走路，一个人大声说话（攻击线），另一个人即使不想听也能隐约听到（受害线）。这就是平行走线的串扰。如果两人走路方向垂直交叉，只有短暂的交汇，听到的对话片段就少得多。垂直交叉就是正交布线。

四、计算示例：量化对比

图3：平行走线与正交走线的串扰电压计算对比

让我们通过一个简单的计算来直观感受走线方向的影响。假设一个典型四层板结构：

线宽 W = 5 mil
线间距 S = 10 mil
信号层到参考平面距离 H = 10 mil
信号上升时间 tr = 100 ps
信号摆幅 Vswing = 3.3 V
介电常数 εr = 4.2

情况1：平行走线，平行长度 L = 500 mil

根据经验公式，近端串扰系数可估算为：

KNEXT ≈ 0.1 × exp(-S/H) × (L/H)
= 0.1 × exp(-10/10) × (500/10)
= 0.1 × 0.3679 × 50
≈ 1.84

近端串扰电压为：

VNEXT = KNEXT × Vswing
= 1.84 × 3.3 V
≈ 6.07 V（理论值，实际受饱和效应限制）

实际上，近端串扰电压会在耦合长度超过饱和长度后饱和。对于FR4材料，典型饱和长度约为1英寸（1000mil）。500mil平行长度的实际串扰电压约为：

VNEXT_actual ≈ 0.15 × Vswing = 0.495 V

情况2：正交走线（垂直交叉）

当走线方向垂直时，重叠面积几乎为零。耦合系数可降低至平行情况的1/100以下：

VNEXT_orthogonal ≈ 0.001 × Vswing = 0.0033 V

对比结果：在相同间距（10mil）下，正交走线的串扰电压（3.3mV）比平行走线（495mV）低约150倍。即使将平行走线的间距增加到20mil（4倍线宽），串扰电压仍可能高达300mV，依然远高于正交走线。

这个计算虽然简化，但清晰地表明：改变走线方向带来的串扰改善，远大于单纯增加间距。

五、实战设计建议

基于以上原理，在PCB设计中应遵循以下实践：

1. 相邻信号层必须正交布线

在叠层规划时就明确各层走线方向。典型模式：

L1（顶层）：水平方向（0°）
L2（内层1）：垂直方向（90°）
L3（内层2）：水平方向（0°）
L4（底层）：垂直方向（90°）

如果使用更多层，保持相邻信号层方向垂直。

2. 用地平面隔离高速信号层

在可能的情况下，在相邻高速信号层之间插入完整地平面。理想堆叠：

信号层 → 地平面 → 信号层

地平面不仅提供回流路径，还能屏蔽层间电磁耦合。

3. 控制平行长度

当同层布线必须平行时：

• 严格遵守3W规则（间距≥3倍线宽）

• 平行长度尽量短，不超过信号波长的1/20

• 敏感信号（时钟、复位）两侧加地线屏蔽（Guard Trace）

4. 优先使用带状线结构

对于最关键的高速信号（如PCIe、DDR数据线），优先布置在内层带状线（Stripline）结构，即信号线夹在两个参考平面之间。带状线的远端串扰（FEXT）接近零，近端串扰也比微带线低40%左右。

5. 差分信号的抗干扰优势

对于高速接口（USB、HDMI、以太网），尽可能使用差分信号。差分对通过共模抑制，天生具有更好的抗串扰能力。

设计检查清单：

• 相邻信号层走线方向是否正交？

• 高速信号层是否有紧邻的地平面？

• 同层平行走线是否遵守3W规则？

• 关键信号是否使用带状线结构？

• 接口信号是否优先采用差分对？

六、总结

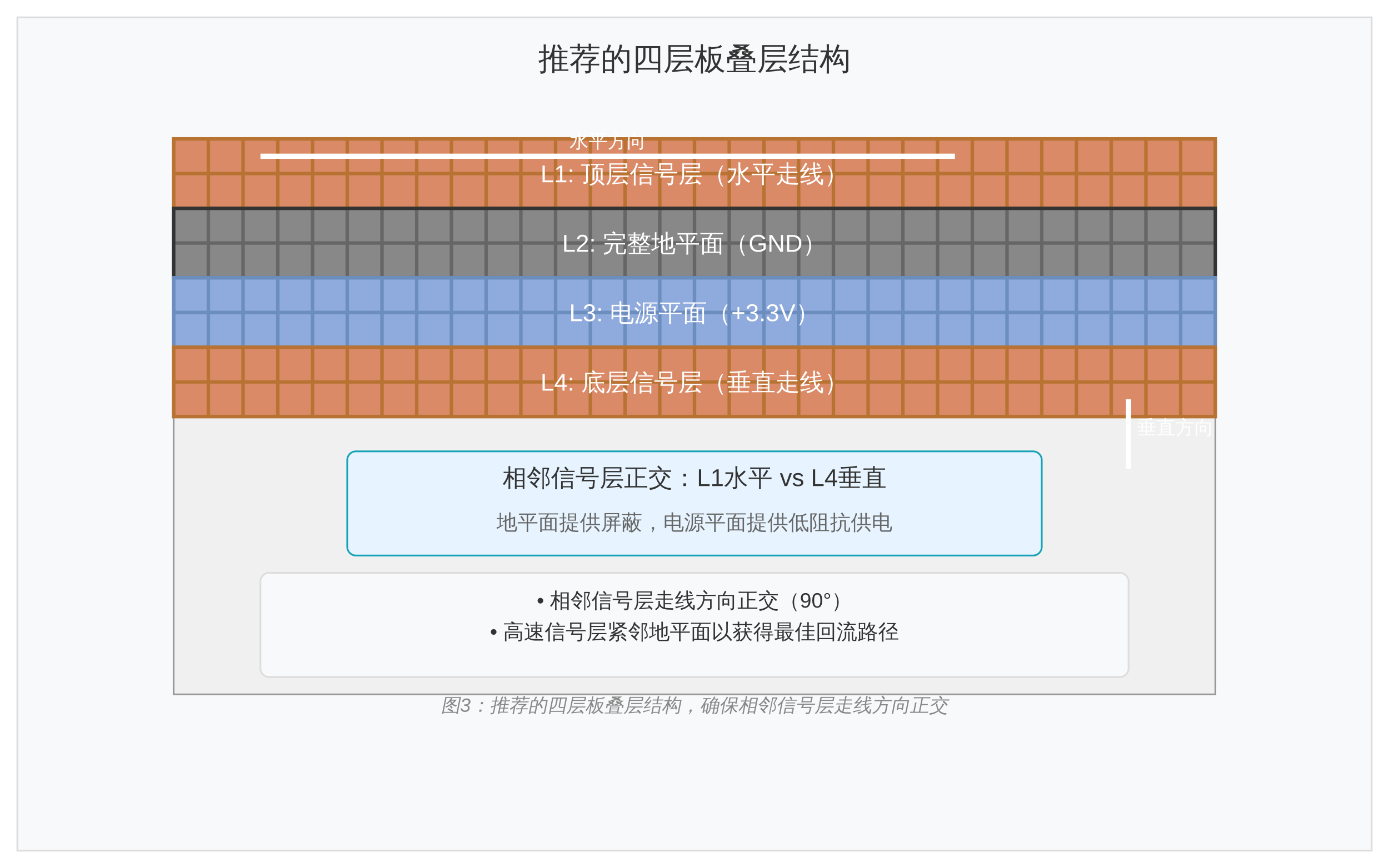

图4：推荐的四层板叠层结构，确保相邻信号层走线方向正交

串扰是高速PCB设计中无法回避的挑战。传统的3W规则虽然有效，但主要适用于同层布线。对于相邻层，走线方向的影响更为根本：

• 正交布线能将串扰降低20dB以上（约100倍），效果远优于单纯增加间距

• 串扰耦合强度与导体重叠面积直接相关，而重叠面积主要由走线方向决定

• 在叠层规划阶段就应明确各层走线方向，优先保证相邻信号层垂直交叉

• 用地平面隔离高速信号层，优先使用带状线结构，善用差分信号的抗干扰特性

记住这个工程原则：在相邻层，走线方向比间距更重要。下次布局时，不妨先检查一下层间走线方向，这可能是提升信号完整性最简单有效的一步。
