柔性电路板（FPC）因可弯折特性广泛应用于可穿戴设备、折叠屏手机等领域。然而，弯折区铜厚设计存在明显悖论：铜厚增加虽能提升载流能力，却会显著降低弯折寿命。本文从力学、电气、工艺三方面解析这一矛盾。

力学性能：铜厚与弯折寿命的负相关

弯折时铜箔承受交变应力，应力集中区域易产生疲劳裂纹。实验数据显示：

12μm压延铜箔可承受100万次弯折（半径1mm）

35μm铜箔在相同条件下仅能维持20万次

70μm铜箔弯折寿命骤降至5万次以下

核心公式：

（k为材料系数，PI基材取2-10；t为FPC总厚度，含铜厚）

电气性能：铜厚与信号完整性的平衡

高频信号传输时，铜厚影响趋肤效应和阻抗控制：

9μm压延铜箔在10GHz频段插入损耗比18μm铜箔低30%

35μm铜箔在5Gbps信号传输中，弯折导致的阻抗偏差达±15%，而12μm铜箔可控制在±5%以内

设计建议：

高速信号线优先采用≤18μm铜箔

差分对走线需保持线宽/线距一致，避免弯折导致阻抗突变

关键信号线避开弯折区，或采用蛇形走线分散应力

工艺适配：铜厚与制造良率的博弈

厚铜FPC面临三大工艺挑战：

蚀刻精度：3oz（105μm）铜箔最小线宽/线距需≥0.4mm，否则易出现短路

层压缺陷：厚铜板层间气泡率比薄铜板高3-5倍

钻孔质量：0.3mm孔径在3oz铜箔上易产生毛刺，需采用特殊背钻工艺

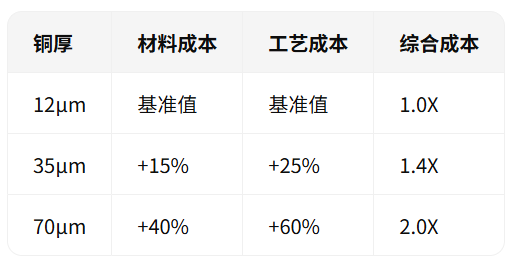

成本对比：

优化方案：分层设计策略

动态弯折区：采用≤18μm压延铜箔，配合PI补强片

静态承载区：使用35μm铜箔提升载流能力

高功率模块：局部采用70μm铜箔+散热胶工艺
