前几天有个研二的师弟跑来找我，说他按照教材上的电路图搭了个运放放大电路，原理仿真跑得飞起，结果焊到板子上输出全是振铃，示波器一看就一直在振荡。问我是不是芯片坏了？我一看他的PCB，运放输出到反馈电阻走了将近2厘米的飞线...

这个故事告诉我们：模拟电路设计，原理图只是起点，真正的挑战从PCB开始。今天就跟大家聊聊那些"自动布线软件搞不定"的模拟电路布线细节。

一、为什么自动布线在模拟世界不太灵光？

数字电路那边情况简单多了——5V就是5V，0V就是0V，中间那点模糊地带无所谓。自动布线工具对数字信号简直不要太友好，只要把线连上、满足时序要求，基本就能跑。

但模拟电路完全不是一个玩法。就拿一个最常见的同相放大器来说，信号幅度可能就几十毫伏，噪声容限可能只有几百微伏。这时候走线长短1毫米的差异、回路面积几个平方毫米的区别，都可能让电路从"完美放大"变成"持续振荡"。

自动布线工具看不见的东西太多了：

• 看不见寄生电感——一根10毫米长的走线，在高频下可能贡献十几纳亨的电感
• 看不见环路面积——反馈回路的面积直接决定它接收噪声的能力
• 看不见耦合路径——你的模拟信号线旁边走着什么数字线、开关电源，自动布线才不管
• 看不见热梯度——采样电阻旁边有个MOSFET在发烫，温漂误差就这么来了

说白了，自动布线是"电气连通性"的奴隶，而模拟电路设计是"物理实现"的艺术。接下来我们就逐个看看那些必须手动布线的关键节点。

二、运放反馈路径——这个真不能绕远

这个问题我见过太多人踩坑了，包括我自己当年画第一块高速运放板的时候。

运放的反馈回路（从输出端→反馈网络→反相输入端）有点像电路的"控制神经"——信号幅度小、阻抗高、对寄生参数极其敏感。如果走线长了，引入的寄生电感会和运放输入电容、PCB的寄生电容形成谐振回路，轻则降低相位裕度让带宽缩水，重则直接振荡给你看。

举个具体的数：一段10mm长、6mil宽的顶层走线，寄生电感大概10nH。对于OPA847这种高速运放（增益带宽积575MHz），这个电感在几十MHz处产生的阻抗足以让相位裕度归零。

图1：运放反馈回路布线对比——左为正确布局，右为错误布局（走线过长形成大环路）

手动布线的核心原则：

• 反馈电阻和补偿电容必须紧贴运放芯片，布局在输出引脚和反相输入引脚之间的最短路径上
• 反馈走线尽量短、直，避免绕远路，禁止蛇形走线（除非做长度匹配）
• 反馈路径优先走顶层或底层，避免过孔——过孔会引入额外电感
• 如果必须换层，在过孔旁边补几个接地过孔，给回流电流提供捷径

有个小技巧值得提一下：对于双运放封装（比如OPA2134这种双运放），如果两个通道结构相同，确保反馈网络的布局也对称。不然通道间的匹配性会很差。

三、电源退耦电容——放哪里比用多大容值更重要

很多人知道要加去耦电容，但真正理解"为什么"的其实不多。

去耦的本质是什么？当运放突然需要输出一个大信号，或者ADC开始一次采样，内部晶体管会在纳秒级时间内抽取大量瞬态电流。问题来了——电源路径上存在寄生电感（PCB走线电感大概0.5~2nH/mm），根据V=L·di/dt，1ns内500mA的电流变化在1nH电感上就能产生0.5V压降。如果没有本地储能，供电电压说塌就塌。

去耦电容就是干这个的——在芯片"门口"囤点电能，让它随取随用。但关键是：去耦的有效性取决于回路面积，而不是电容本身的容值。

见过最离谱的布局：去耦电容倒是画了，结果离运放电源引脚1厘米远，还在电容和引脚之间绕了个弯。这种"去耦"跟没加差不多。

图2：去耦电容布局对比——正确做法是紧贴芯片引脚，缩短回流路径

手动布线的核心原则：

• 去耦电容必须紧贴芯片电源引脚放置，距离控制在3毫米以内，越近越好
• 电容的电源脚和地脚到引脚的走线要短而粗，尽量减少环路面积
• 每个运放独立去耦，不要多个运放共用一个电容（尤其是高速运放）
• 高频应用建议用小封装电容（0402、0201），ESL更低
• 电容接地端优先用过孔阵列直连地平面，别共用过孔

说到容值搭配，其实是有讲究的。大电容（10μF左右）应对低频瞬态波动，小电容（100nF、10nF）处理高频开关噪声。多个不同容值并联能覆盖更宽的频段，但前提是布局要到位。

四、参考电压走线——ADC的"尺子"不能晃

如果你做过高精度ADC设计，应该知道Vref有多重要。ADC转换的本质是用参考电压这把"尺子"去量输入信号。尺子本身要是抖的，量的结果肯定不准。

对于16位ADC来说，1mV的参考电压噪声可能导致0.5LSB的误差——听起来好像不多？但对于一个±10V量程的ADC，这就是0.01%的精度损失。24位ADC更是夸张，同样的1mV噪声可能吃掉好几个LSB。

手动布线的核心原则：

• Vref走线要短、粗、加宽处理——减少阻抗，让参考电压"无损"送达
• 走线两侧铺接地铜皮进行屏蔽，形成保护
• 参考电压引脚旁边放高质量去耦电容（100nF陶瓷+10μF钽电容组合）
• 整个参考电压路径要远离数字线、开关电源、晶振这些噪声源
• 如果可能，用独立的LDO给参考电压供电，不要和数字电路共用电源

有个细节很多人会忽略：参考电压的反馈引脚走线也要短。我之前见过有人把REF50xx的反馈电阻放到离芯片5厘米远的地方，这个路径上的热电动势和走线电阻都会贡献误差。

五、差分对走线——对称性是差分信号的命根子

差分信号靠什么抗干扰？靠的是两根线上的信号"镜像对称"——幅度相等、相位相反。接收端一做差运算，耦合到两根线上的共模噪声就被抵消了。

但这种抵消有个前提：两根线必须高度对称。一旦失配，比如长度差了0.5毫米，或者间距在某处突然变化，共模噪声就会部分转化为差模噪声，那时候干扰就不再是"被抵消"而是"被放大"了。

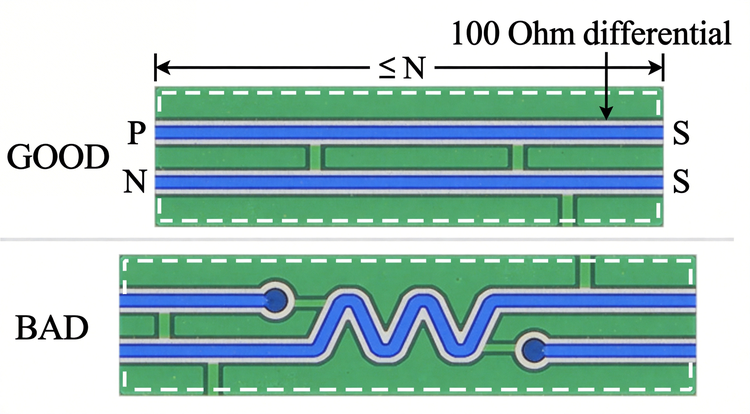

图3：差分对走线——上图为正确布局（等长等距），下图为错误布局（长度失配、间距不均）

手动布线的核心原则：

• 等长匹配：差分对内的P线和N线长度必须严格相等，长度差控制在5~10mil以内（高速设计要求更严）
• 等距耦合：两根线之间的间距在整个路径上保持恒定，间距变化会导致阻抗不连续
• 阻抗控制：根据系统要求设计目标差分阻抗（常见90Ω、100Ω），通过线宽、线距、介质厚度来保证
• 紧耦合：两根线尽量靠近，紧耦合有助于增强对外部共模噪声的抵消能力
• 避免过孔或对称过孔：如果必须换层，P线和N线要用相同数量、相同位置的过孔

等长补偿的时候有个小技巧：不要在差分对的中间位置做蛇形调谐，尽量在源端或接收端集中补偿。

六、电流采样走线——开尔文连接是必须的

电流采样是个很有意思的话题。很多初学者以为随便找个电阻串进去就行，结果测出来的电流值跟玄学一样——有时候准，有时候偏得离谱，有时候满量程和空载时偏差完全不一样。

问题出在哪？出在PCB布线没有实现开尔文连接（Kelvin Connection）。

什么叫开尔文连接？说白了就是电流路径和电压检测路径要彻底分开。大电流从"电流端"流过，电压检测从"电压端"取。这两路信号在电阻焊盘处交汇后就不要再有任何共享。

图4：开尔文连接示意——左图为错误做法（电流与检测共用走线），右图为正确做法（四线制分离）

我之前遇到过一个case，客户说电流采样跳变严重。排查半天发现，他的电压检测线直接连在了电流走线上——相当于把走线电阻也当成测量的一部分了。

手动布线的核心原则：

• 四线制布线：功率走线（粗、短）承载主电流，信号走线（细）专用于电压检测，两者在焊盘处分离
• 差分对称：正负检测走线等长、等宽、平行紧耦合
• 远离干扰：采样走线必须远离开关节点、时钟线、高频电感等噪声源
• 星型接地：采样电路的地和功率地要单点连接，避免功率电流流过采样区域
• 热管理：采样电阻要远离功率器件，避免温漂误差

对于需要高精度电流采样的场合（比如BMS、电机控制），选用带专用开尔文焊盘的采样电阻（比如Vishay WSLP、WSHP系列）是明智的做法。

七、接地回路——地不是你想分，想分就能分

说到地面的处理，网上有太多互相矛盾的说法。有人说要分割模拟地和数字地，有人说分割反而更糟糕。搞得很多新手一头雾水。

我的经验是：不要轻易分割地平面，但要在系统级实现分区和单点连接。

为什么不能随便切？因为切割会迫使信号回流路径"绕远"，反而可能让噪声耦合到不该去的地方。

正确的做法是：

• 整个PCB使用统一、完整的地平面（通常用内层）
• 模拟区和数字区在布局上分开，但地平面保持连续
• 在ADC、DAC这类混合信号器件下方，将AGND和DGND单点连接（星形接地）
• 连接方式可以是0Ω电阻、磁珠，或者直接铺铜连接

手动布线的核心原则：

• 避免形成大的地环路，大环路会像天线一样接收噪声
• 敏感模拟电路（运放输入、ADC前端、基准电压）下方地平面要完整
• 高速或大电流返回路径附近多打接地过孔，降低局部阻抗
• 对于极敏感的模拟节点，可以考虑在附近区域做局部铺铜隔离

八、一个完整的踩坑案例

讲个真实的故事吧。之前某客户的工业数据采集卡，用的是STM32H7加AD7768，目标是16位精度。初版打样回来测试，SNR比数据手册低了将近10dB，FFT频谱里还有明显的50kHz杂散尖峰。

排查过程很有意思：

• 查原理图：抗混叠滤波器的参数设计没问题
• 看PCB布局：问题来了——RC滤波电容距离ADC引脚超过1厘米，而且走线还穿越了DC-DC的开关节点区域
• 实测验证：用近场探头靠近那条走线，50kHz磁场信号非常强

整改措施：

1. 把RC滤波器整体移到ADC封装正下方
2. 重新规划走线，全程避开所有开关电源区域
3. 在第二层设置完整地平面，覆盖整个模拟前端
4. 给AIN走线加上Guard Ring保护

改完之后的结果：杂散尖峰完全消失，ENOB从13.2位提升到15.7位，达到设计要求。

这个案例告诉我们：模拟前端的性能瓶颈往往不在原理图，而在布局。原理图对了不代表PCB对了。

总结：模拟电路PCB布线的"五字真言"

回顾一下今天聊的内容，给大家提炼几个核心要点：

短、紧、净、分、查

• 短：关键信号路径（反馈、输入、基准）尽量短
• 紧：退耦电容、反馈元件要紧贴芯片
• 净：电源干净、地平面干净，远离噪声源
• 分：模拟数字分区，功率信号和敏感信号分开
• 查：布线完成后检查环路面积、走线长度、间距匹配

模拟电路设计没有银弹，每一块板子都是新的挑战。但只要理解了背后的物理原理，就能在布线的每一个毫米级决策中做出正确的选择。

最后说一句：看完这篇文章，下次别再让你的运放走2厘米的飞线反馈了——那是真的会振荡的。
