做 DC-DC 变换器设计的工程师，没人能绕开 LLC 拓扑！它凭零电压开通（ZVS）一招鲜，把开关损耗砍到近乎为零，让电源效率和功率密度直接拉满，妥妥的高性能电源设计 “香饽饽”。

但一提 LLC 设计，不少人就头大：谐振腔参数咋定？增益曲线看不懂？K 值 Q 值选不对？比起 Buck、Boost 这些传统拓扑，LLC 确实多了些 “弯弯绕绕”，但其实摸清核心逻辑，设计起来根本没那么难！今天就用大白话，从底层原理到实操步骤，把 LLC 设计的精髓掰开揉碎讲清楚，新手也能轻松上手。

为啥非要搞 ZVS？LLC 的核心解题思路

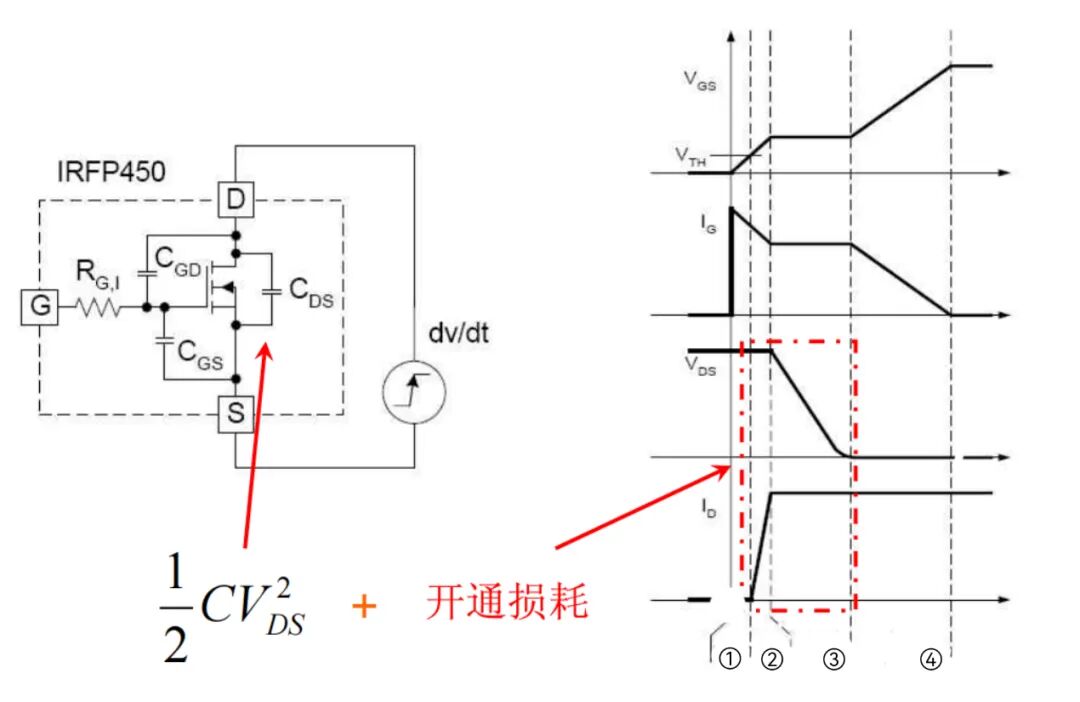

想懂 LLC，先搞明白它到底解决了啥问题。传统硬开关拓扑里，MOSFET 开通的瞬间，两端电压（Vds）还居高不下，电流（Id）却突然飙升，电压和电流叠在一起，直接产生巨大的开通损耗，公式简单算就是 ½CdsVds²，开关速度越快，损耗越离谱，电源效率直接被拉胯。

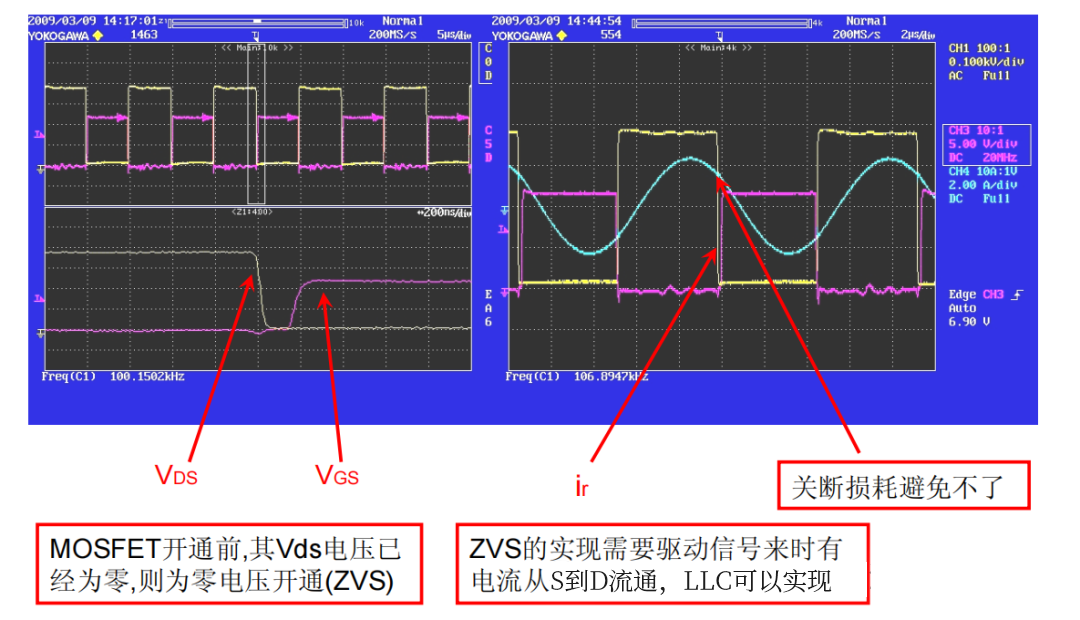

而 ZVS（零电压开关）就是解决这个问题的 “金钥匙”：在 MOSFET 开通前，通过谐振让它的 Vds 电压自然降到 0，这时候再开开关，开通损耗几乎为零，效率自然就上去了。

那怎么实现 ZVS？关键就一个：在驱动信号来之前，让电流从 MOSFET 的 S 极流到 D 极，把 Vds 钳位在 0 附近。而 LLC 谐振拓扑，就是专门为创造这个条件设计的，这也是它的核心价值所在。

LLC 不是简单 LC 叠加，架构里藏着大讲究

很多人以为 LLC 就是三个字母凑数，其实它的架构大有门道，核心是谐振电容 Cr、谐振电感 Ls、并联励磁电感 Lp三个元件组成的谐振网络（Ls 和 Lp 一般集成在变压器里），和传统串联 LC 拓扑比，最大的不同就是多了励磁电感 Lp。

也正是因为 Lp 的存在，LLC 拥有了两个谐振频率，这也是它能在宽输入电压、宽负载范围高效工作的关键：

1. 谐振频率 fr：由 Ls 和 Cr 决定，公式是 fr=1/(2π*√(Ls*Cr))

2. 谐振频率 fr2：由（Ls Lp）和 Cr 共同决定

两个谐振点相互配合，赋予了 LLC 独特的增益特性，让它能适配更复杂的工作场景，这也是 LLC 比传统 LC 拓扑更优秀的核心原因。

一张图搞懂 LLC 稳压原理，其实超简单

LLC 怎么实现输出电压稳定？答案就两个字：调频。而理解这一切的核心，就是 LLC 的 DC 特性曲线图，这张图堪称 LLC 设计的 “灵魂”，看懂它，就懂了 LLC 的工作逻辑。

先搞懂图上的关键信息，小白也能秒会：

• 纵轴增益：简单说就是 n*Vo/Vin（n 是变压器变比），代表输入电压到输出电压的放大比例

• 横轴归一化频率：开关频率 fs / 谐振频率 fr，是设计中调节的核心参数

• 不同曲线代表不同负载：负载越重，Q 值（品质因数）越大

• 关键区域ZVS/ZCS：增益曲线峰值左侧是零电流开关（ZCS）区，右侧是零电压开关（ZVS）区，设计时必须让电路始终工作在 ZVS 区，这是保证低损耗的关键！

所谓稳压，就是当输入电压 Vin 变化、负载轻重改变时，控制器会自动调节开关频率 fs，让电路的工作点在对应曲线上移动，找到能稳定输出电压 Vo 的新增益点，说白了，就是靠调频率 “适配” 各种变化，保持输出稳定。

不同开关频率下，LLC 的工作状态也不同，核心都围绕 ZVS 实现：

• fs>fr（ZVS 区 1）：开关频率高于谐振频率，电流滞后于电压，上管开通前电流已为负，实现 ZVS

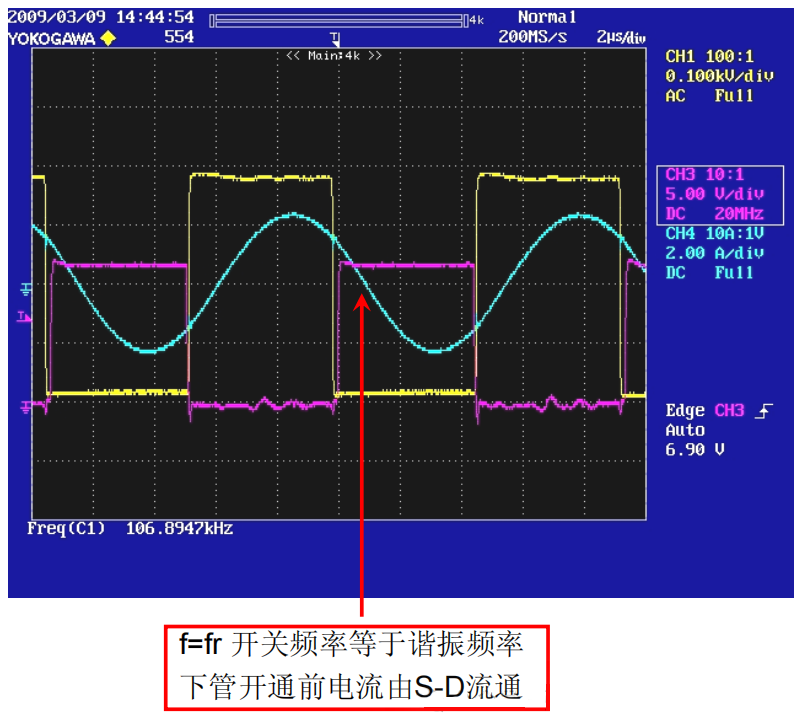

• fs=fr（谐振点）：输入阻抗为纯阻性，电流和电压同相，是理想的工作点之一

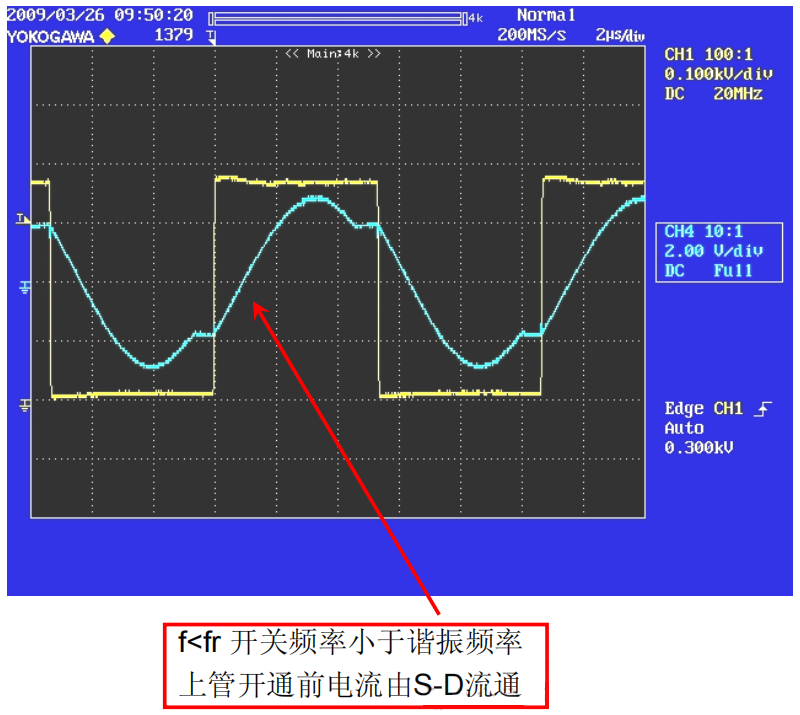

• fs

实操设计步骤：核心抓 K/Q 值，参数一步求

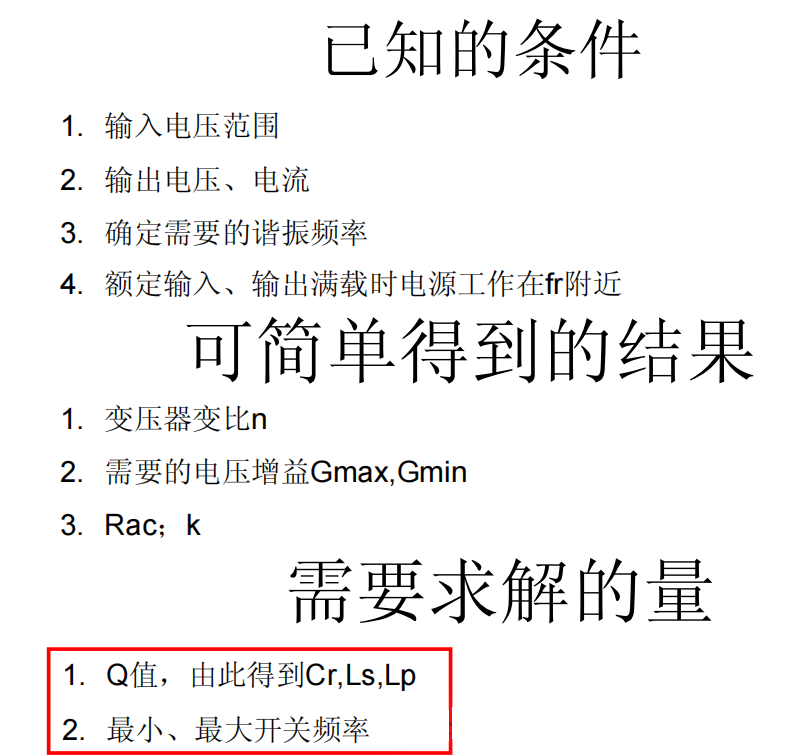

理论搞懂，最关键的就是动手设计，核心目标就是求出谐振元件 Cr、Ls、Lp 的数值，而整个设计的核心，就是选对两个关键参数：k 值（电感比）和 Q 值（品质因数），跟着以下步骤走，新手也能一步步算出参数。

第一步：确定 k 值，选 2.5-6 准没错

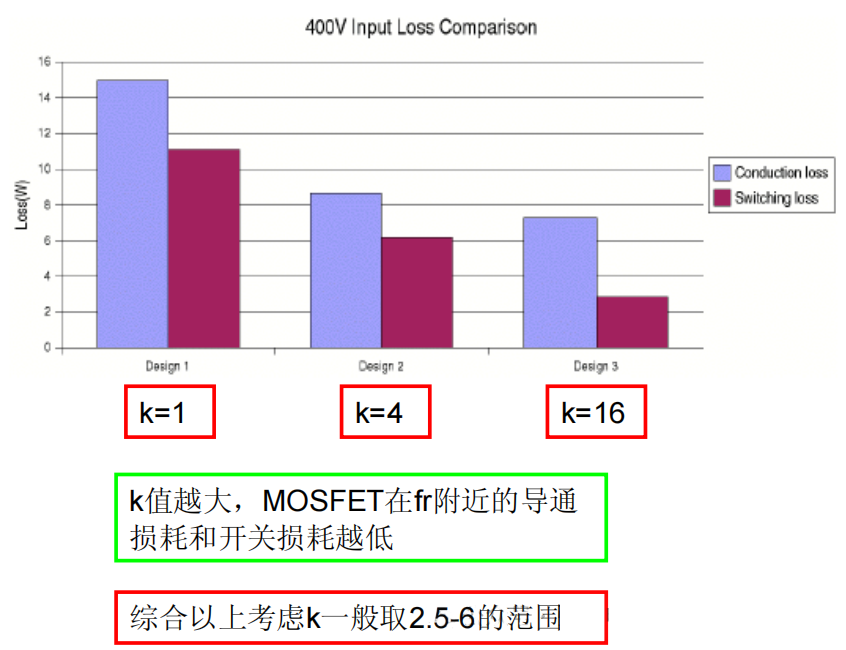

k 值的计算公式是k=Lp/Ls，它直接决定了增益曲线的形状，也影响 MOSFET 的损耗，搞懂两个关键特点，选值不踩坑：

1. k 值越小，增益随频率变化的范围越窄；k 值越大，变化范围越宽

2. k 值越大，MOSFET 在谐振点附近的导通损耗和开关损耗越低

工程实操建议：不用过度纠结，综合考虑增益特性和损耗，k 值直接选2.5~6的范围，完全能满足大部分设计需求。

第二步：确定 Q 值，越大越好（前提是保证 ZVS）

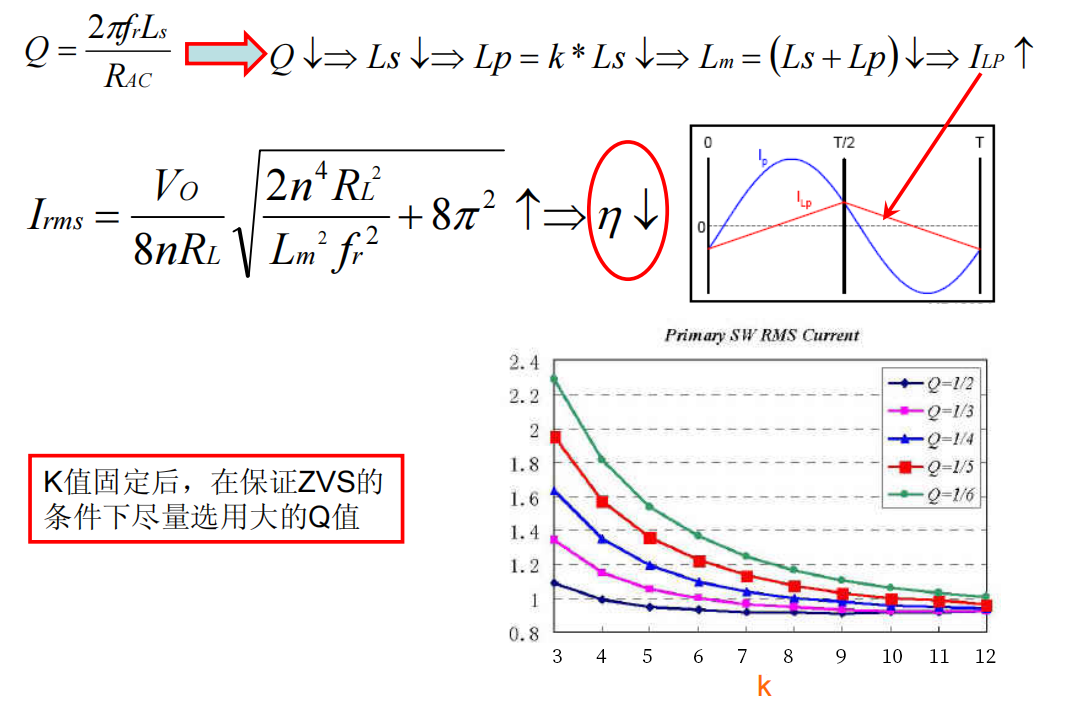

Q 值反映了负载情况，满载时 Q 值最大，它的核心影响是初级电流有效值：k 值固定后，Q 值越大，环流越小，初级 RMS 电流越小，电源效率越高。

所以选 Q 值的原则很简单：在保证电路能实现 ZVS 的前提下，尽量选大的 Q 值。具体计算时，把系统最低输入、满载输出（此时需要最大增益 Gmax）的边界条件代入增益公式，就能直接求出 Q 值。

第三步：代入条件，求解所有参数   核算 ZVS

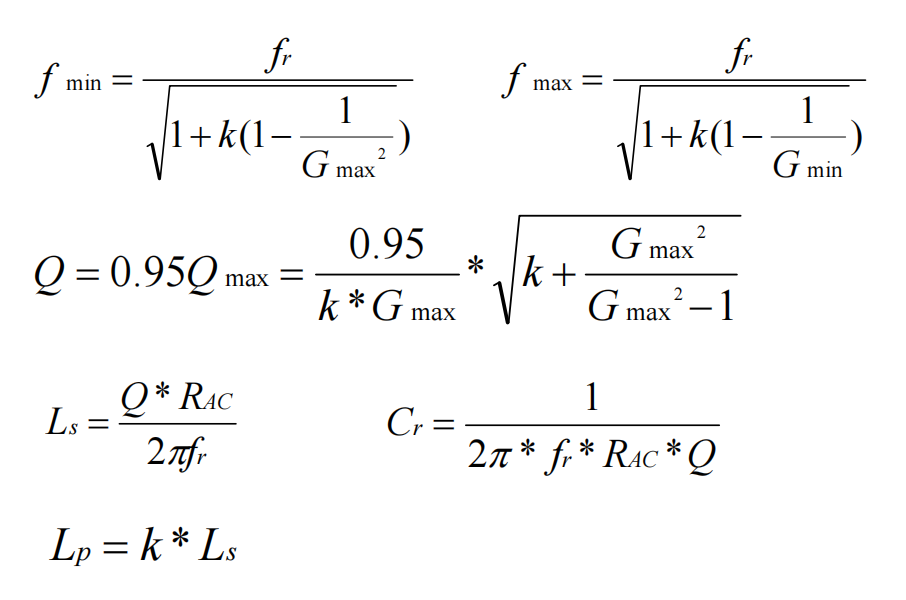

当 k 值和 Q 值确定后，结合系统最高输入、空载输出（此时需要最小增益 Gmin）的条件，就能唯一确定电路的最小 / 最大开关频率，以及 Cr、Ls、Lp 所有谐振元件的数值（直接套用设计公式即可）。

关键一步：ZVS 条件核算设计完别着急收尾，一定要检查励磁电流 Im 是否满足要求：Im 必须大于某个临界值，才能保证最高输入电压下实现 ZVS。如果不满足，就重新调整 Q 值，直到符合条件为止，这一步是保证电路实际工作的关键，千万别漏！

总结：LLC 设计其实有章可循，核心就抓这四点

看到这里是不是发现，LLC 设计看似复杂，实则逻辑清晰，根本不用死记硬背，只要抓住核心要点，一步步推进就好：

1. 初衷：搞懂 ZVS 的原理，知道 LLC 为什么能降低损耗，这是设计的底层逻辑

2. 关键：吃透 DC 增益曲线，明白调频稳压的核心，能看懂工作点和工作区域

3. 核心：选对 k 值（2.5-6）和 Q 值（保证 ZVS 下尽量大），这是设计的重中之重

4. 落地：代入高低输入、满载 / 空载的边界条件，求解参数并核算 ZVS，确保设计可行

其实 LLC 电源设计，难的不是计算，而是搞懂背后的核心逻辑，避开 ZVS、增益曲线这些关键坑。只要把原理吃透，选对核心参数，再结合工程实操的经验值，就算是新手，也能设计出高效、稳定的 LLC 电源。
