最近不知道写什么了，突然翻到以前写的一些关于Type-C的基础知识点和相关踩坑记录，今天再跟大家聊一聊。

Type-C接口的应用确实已经相当广泛了，但实际上，这个小小的接口背后有着复杂的机制，如果没有真正理解它的工作原理，很容易在设计中出现看似低级却影响重大的错误。

让我从一个真实案例说起。以前我们团队设计了一款产品，使用Type-C接口进行供电和数据传输。第一次测试时，同事使用传统的Type-A to C线缆，一切正常。但当第二次测试时，另一位同事使用了Type-C to C线缆，产品竟然无法上电，完全无法工作。

这个问题的根源，正是我们对Type-C接口的基础知识理解不够深入。

01

Type-C接口的种类与功能

首先，我们需要明白，Type-C接口不只是单一的规格。它主要有三种引脚配置：

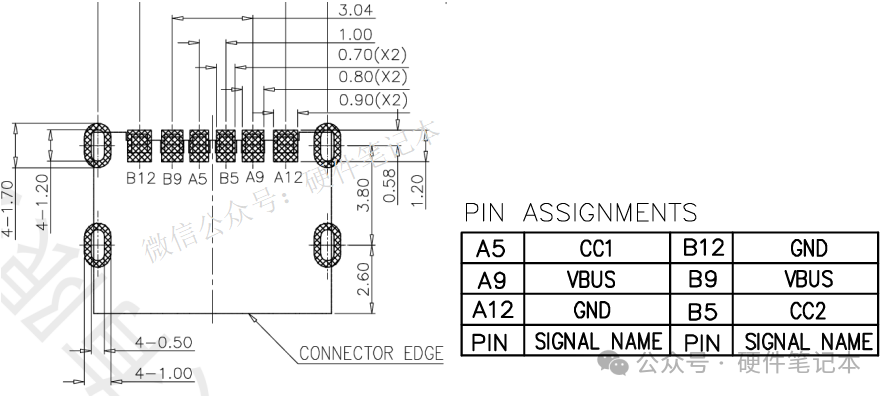

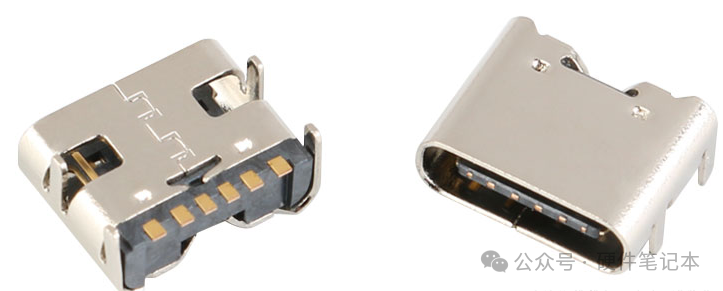

1、6PinType-C

这是最简单的版本，只包含VBUS（电源）、GND（地）以及CC1、CC2引脚。它适用于只需要通过USB取电而不需要数据通信的场合。CC引脚用于PD设备识别和功率协商。

2、12Pin Type-C

在6引脚基础上增加了数据线（D /D-）和SBU1/2引脚，支持USB 2.0数据传输、PD快充以及部分视频传输功能。

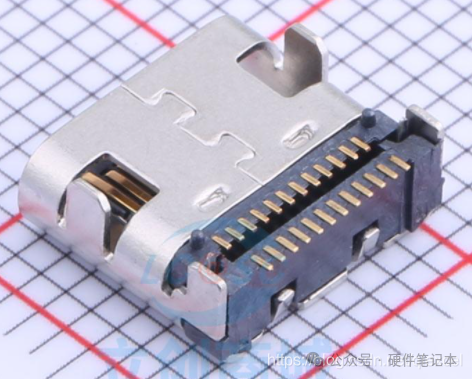

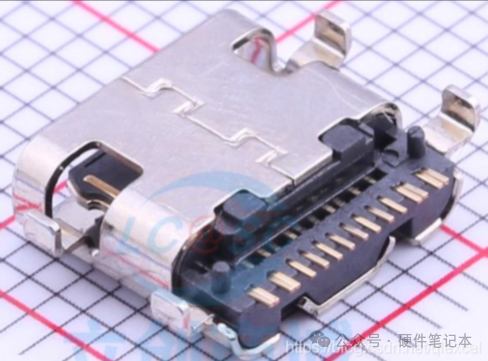

3、24Pin Type-C（全功能型）

这就是我们常说的全功能Type-C，它在12引脚基础上增加了完整的USB 3.0/3.1高速数据传输所需的所有差分信号对。只有这种配置才能同时实现高速数据传输、视频输出和PD快充。

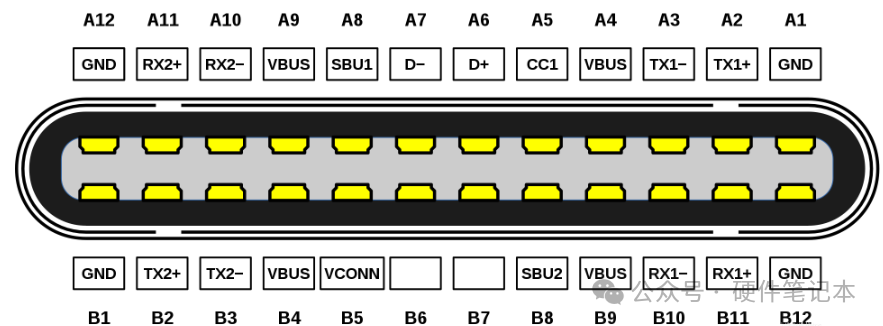

母头/母座引脚定义

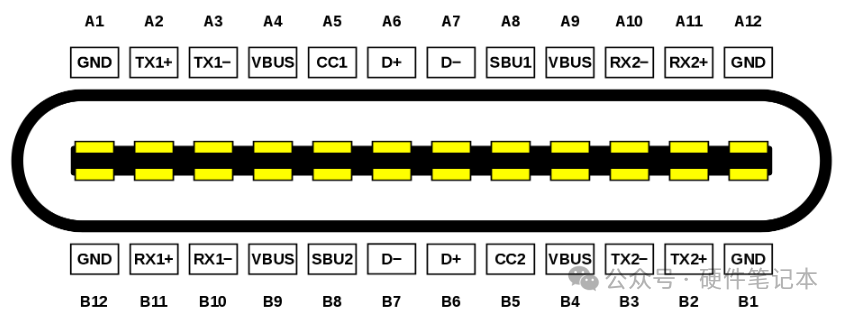

公头/插头引脚定义

这些接口的引脚都是对称设计的，这也是Type-C能够正反插的物理基础。但更重要的是，无论哪种配置，CC（配置通道）引脚都是整个系统的核心。

02

CC引脚的关键作用

这里不得不强调一下CC1、CC2的作用，主要用于设备识别，PD快充。大家最早认识快充应该是从高通CPU的QC开始的。通过提高输电电压，来提高输送功率。但QC协议中，通信使用的是USB的DP、DM，这就导致充电的时候会对USB通信造成影响。

但是USB-PD对电源设备的识别依靠CC1、CC2引脚，避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时，数据传输不会受到影响。

在我们的案例中，问题就出在CC引脚的处理上。当使用Type-A to C线缆时，由于Type-A端没有CC引脚逻辑，通常由电源端强制供电，因此设备能够正常工作。但使用Type-C to C线缆时，两端都需要通过CC引脚进行协商来确定供电关系。

供电端与受电端的识别机制

在Type-C规范中：

• 供电端（Source）：如充电器、电脑，其CC引脚通过上拉电阻（Rp）接到电源。

• 受电端（Sink）：如我们的设备、U盘，其CC引脚应通过下拉电阻（Rd，标准值为5.1kΩ）接地。



当两者通过C to C线缆连接时，供电端会检测CC引脚上的电平。如果检测到被下拉电阻拉低，就会识别出对面是需要供电的设备，然后打开VBUS开关输出电力。如果检测不到下拉电阻，则认为对面也是供电端或连接异常，保持VBUS关闭。

在我们的设计中，很可能只把Type-C接口当作传统USB接口，只连接了VBUS、GND和D /D-，而忽略了CC引脚的正确处理，或者没有在CC引脚上添加必要的5.1kΩ下拉电阻。这就导致当使用C to C线缆时，供电端无法识别我们的设备，自然也就不会供电。

03

小结

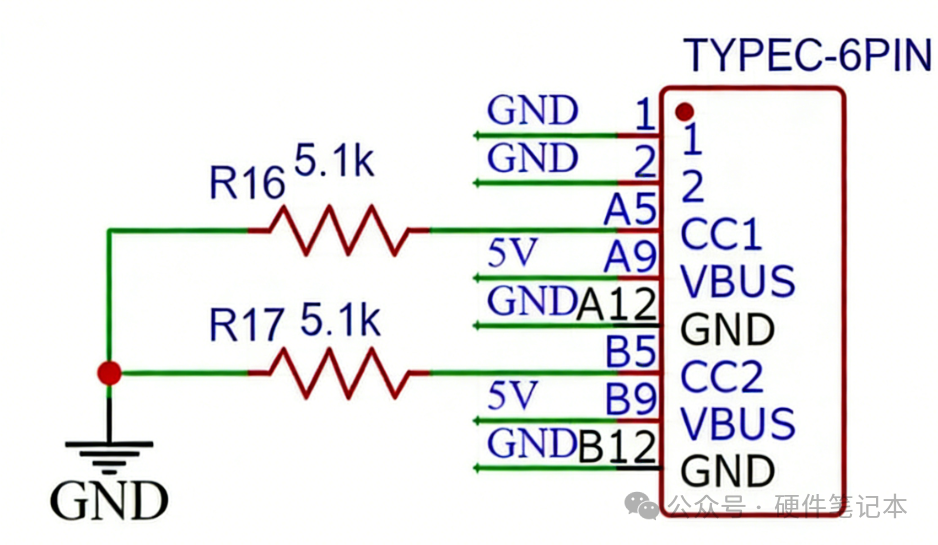

在作为受电端的产品Type-C接口电路中，必须在CC1和CC2引脚上分别添加5.1kΩ的下拉电阻到地。我们在样品板上飞线添加这两颗电阻后，问题立即解决。

测试时，不能只用传统的A to C线，一定要用C to C线完整测一遍。画原理图做检查，也要把CC引脚电路当作必查项。

硬件设计无小事，细节决定兼容性。希望这个实际踩过的坑，能帮大家省点调试时间。咱们下回见。
