今天跟大家聊聊，设计电路时，电源芯片旁边的大小电容该怎么布局。

01

从一次实际讨论说起

前阵子在知识星球里，有同学在做一个小机器人项目时遇到了一个问题。他参考的开源项目里，电源芯片旁边的去耦电容是这么布的：5V电源线直接连到芯片引脚，再从引脚拉到电容。

他觉得这个接法有问题：电流先进芯片再到电容，那电容还怎么滤波？

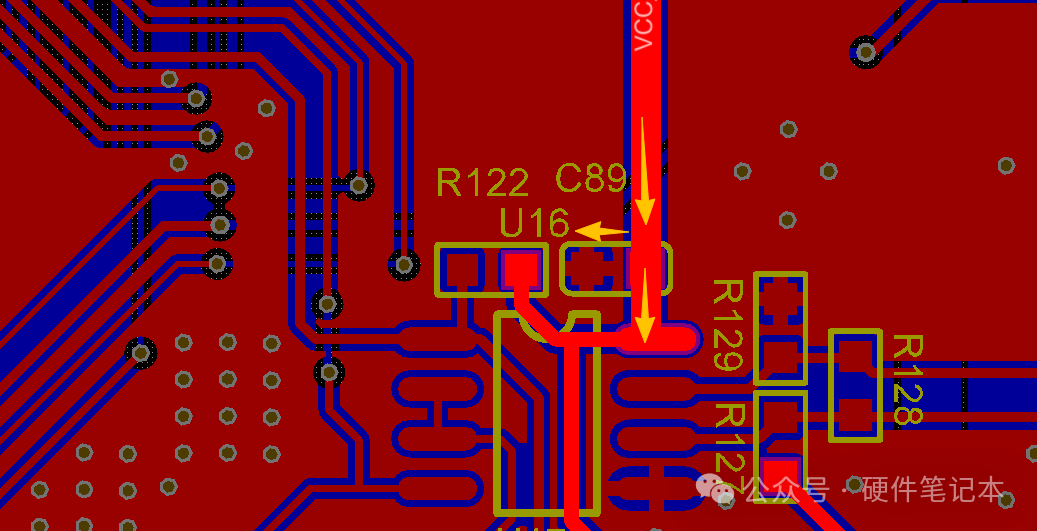

由于未寻求这位同学本人的同意，不知道图纸能否公开，所以我找了一个我手上板子的部分截图，3.3V先经过电容C89滤波后再进入芯片：

他的理解挺到位。去耦电容的核心作用就是在芯片需要瞬间大电流时能快速响应。如果电流路径是：电源→芯片→电容，那电容就变成了摆设，因为噪声和瞬态电流都已经进了芯片，电容根本来不及反应。

所以他改了一版，把电容接到了芯片引脚前面，让电流先经过电容再到芯片。这个改法方向是对的。

接着又有朋友问了个问题：电源芯片的输入部分，我们一般按电流流向从大到小摆电容（也就是大电容在外，小电容紧贴芯片），这好理解，小电容高频特性好，去耦半径小。但输出部分呢？有的设计是大电容靠近芯片，有的是小电容靠近芯片，到底哪种对？

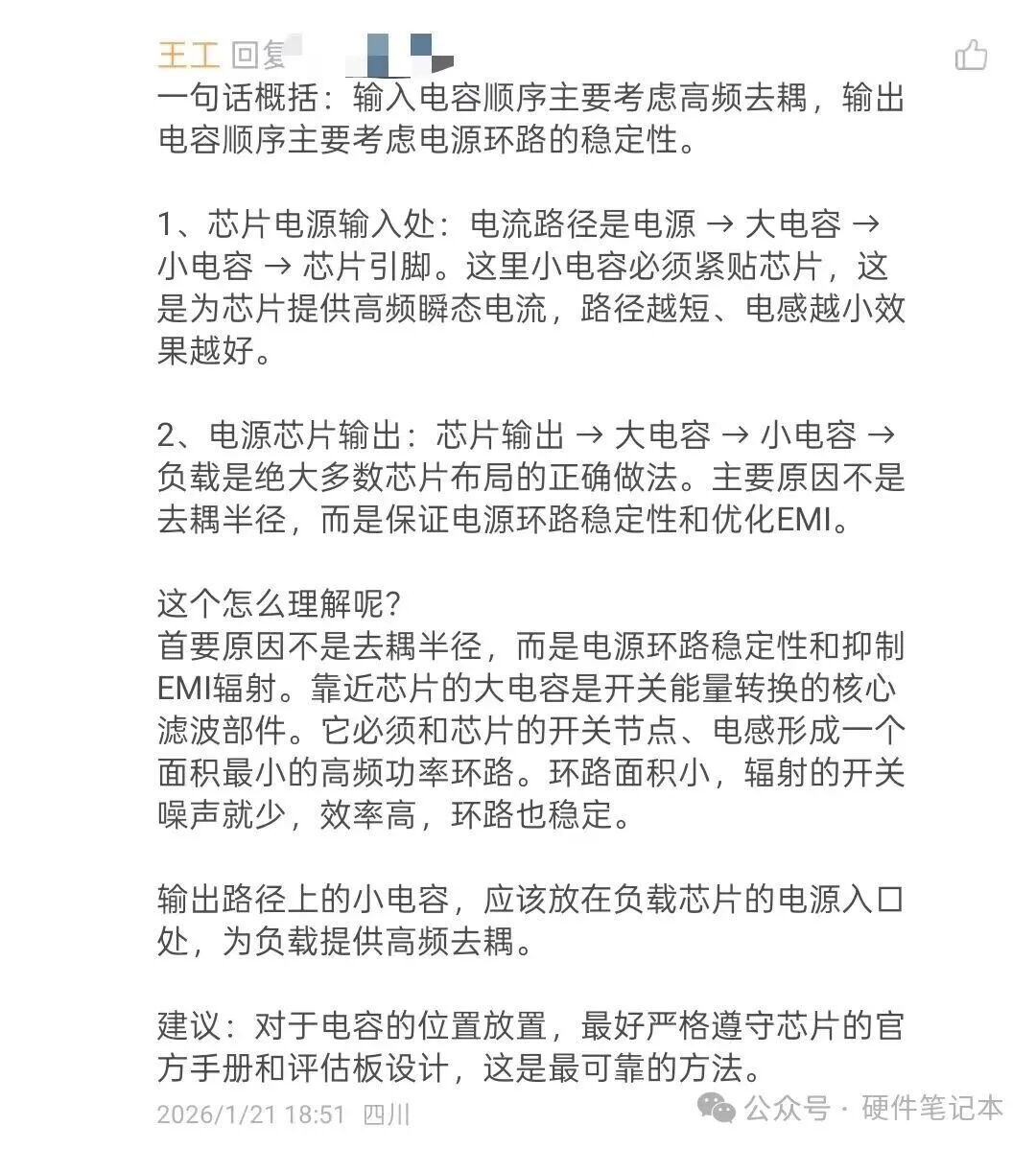

我的回答很直接：输入和输出的考量重点不一样。

对于输入部分：

电源进来→大电容（储能缓冲）→小电容（高频去耦）→芯片引脚。小电容必须紧贴芯片引脚，这是为了提供最短的高频电流路径。路径越长，寄生电感越大，小电容的快速响应优势就越小。

对于输出部分：

芯片输出→大电容→小电容→负载，这是大多数情况下的正确做法。但这里的主要原因不是去耦半径，而是电源环路的稳定性和EMI控制。

输出端的大电容（特别是开关电源）和芯片的开关节点、电感一起构成了一个高频功率环路。这个环路面积必须最小化——面积大了，开关噪声辐射就严重，效率会下降，环路还可能不稳定。所以大电容要紧靠芯片和电感。

而输出端的小电容，真正的服务对象是后面的负载芯片，应该放在负载芯片的电源入口处，为负载提供高频瞬态电流。

02

看看大厂ROHM的官方指南

后来我特意去ROHM官网找了一份PCB布局的应用笔记，里面的说明很清晰，正好验证了我上面的观点。

这份资料主要讲的是Buck转换器的布局，关于输入电容的部分说得特别明白。

这是原理图，输入大电容CIN和小电容C_BYPASS。

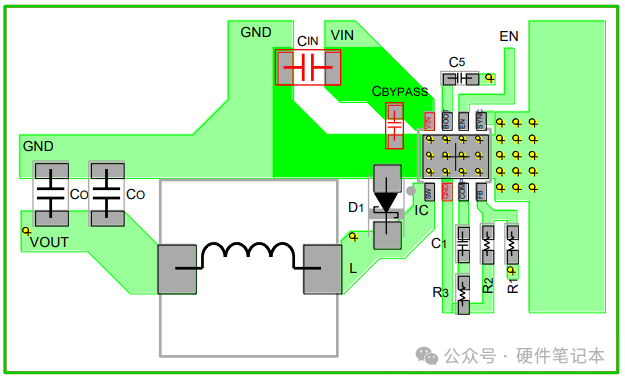

从PCB布局可以看到，小电容C_BYPASS更靠近芯片。

核心就一句话：高频小电容（C_BYPASS）必须最靠近芯片电源引脚。

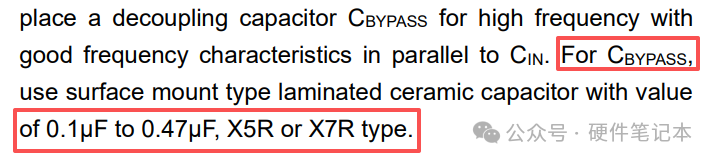

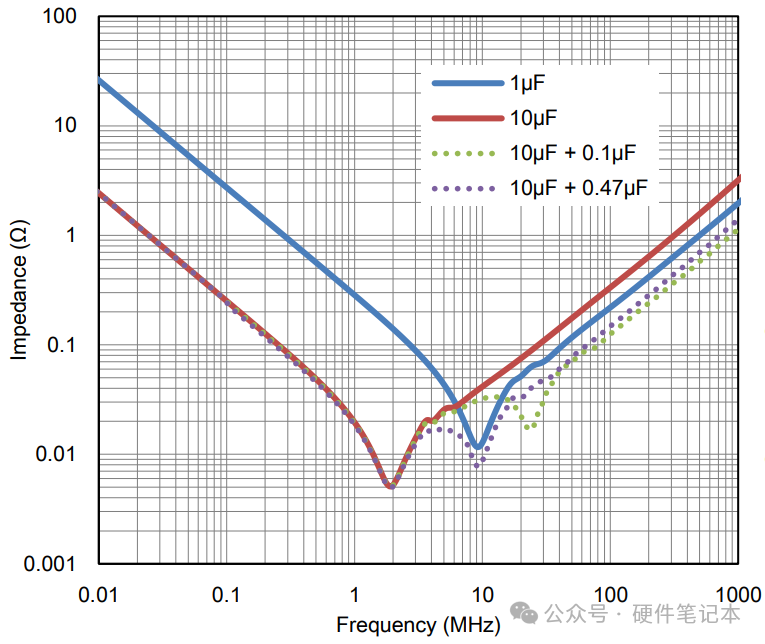

这个C_BYPASS一般是0.1μF到0.47μF的陶瓷电容，专门对付开关管导通瞬间产生的高频脉冲电流。资料里强调，只有贴得足够近，路径电感才能最小化，这个小电容才能真正发挥作用，记得当年最开始画的几块板子，因为这个小细节被老板说了好几次。

那大电容（C_IN）呢？

资料里说，这个大电容主要是储能用的，高频特性不好，反应也慢。只要高频脉冲电流由紧贴芯片的小电容管住了，大电容稍远一点影响不大。

他们还给了几个布局示例：

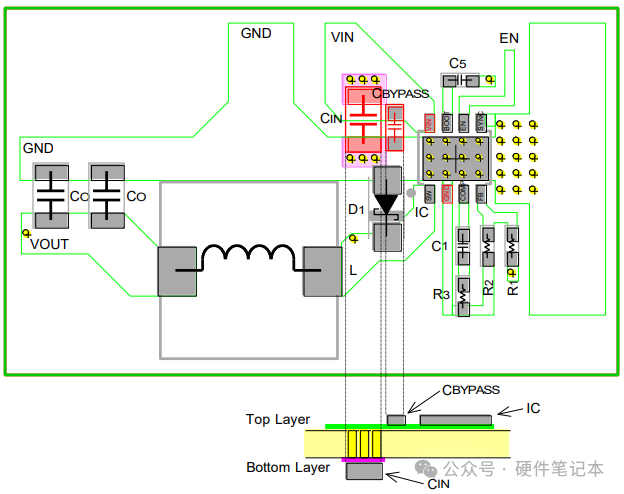

对的布局：小电容紧贴芯片，大容量的输入电容可以放在离小电容大约2cm远的地方。错的布局：把小电容和大电容都放在芯片背面的底层。这样会引入过孔电感，可能产生电压噪声，严重时去耦电容反而会起反作用。

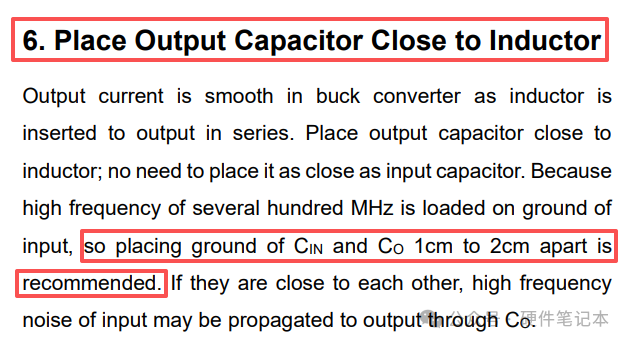

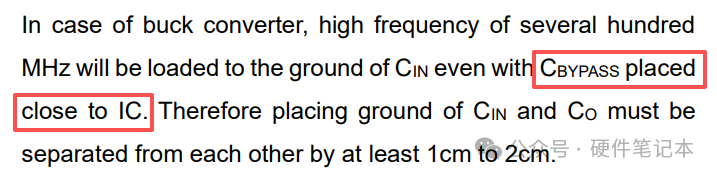

不过要注意，这份资料没明确说输出小电容该怎么摆。它只强调了输出电容要靠近电感放置，而且输入和输出电容的接地端要分开1-2cm，防止开关噪声通过地串过去。至于输出端是大电容靠近还是小电容靠近，文档没细说。

03

小结

基于实际设计经验和官方资料，有几点建议可以总结：

1、输入部分遵循小电容贴芯片原则，这是为了最短的高频响应路径；2、输出部分要考虑环路稳定性，通常大电容靠近芯片，但最终要参考具体芯片的要求；3、布局时注意接地，输入输出的接地适当分开有助于减少噪声耦合。

在实际工作中，当你拿不准的时候，最靠谱的方法就是参考芯片厂商的评估板设计。Datasheet里的推荐布局和官方的Demo板是经过充分验证的，跟着画最安全。

但我也建议大家不要盲目照搬，要边画边思考为什么这样布局——是出于环路稳定性考虑？还是为了减小寄生电感？或者是其他原因？这样一点一点积累，慢慢就能建立起自己的设计直觉。
