凌晨两点，实验室里又只剩下我一个人。

频谱仪屏幕上的曲线像过山车一样起伏，150MHz那个尖刺又冒出来了。改了两周，加了三级滤波器，换了两版共模电感，余量还是不够。我把原理图翻来覆去看了七八遍，器件参数没问题，滤波拓扑也对，可就是过不去。

后来我才明白，问题根本不在原理图上——PCB布局阶段就已经埋下了雷。

一、为什么你的EMI整改总是"治标不治本"

做电源设计的都知道，EMI整改是个老大难问题。很多工程师在整改的时候，习惯性地在滤波器件上做文章：加X电容、换共模电感、调Y电容参数。短期内确实能过，但产品一量产、环境一变化，问题就复发了。

说到底，是因为根源没找对。

开关电源的EMI噪声主要有两个传播路径：传导（150kHz-30MHz）和辐射（30MHz以上）。不管哪种路径，PCB布局对它的影响都是决定性的。

有个数据可能你没注意过：同样的原理图，仅仅是把开关回路面积从120mm²压缩到35mm²，50MHz处的辐射场强就能从45dBμV降到32dBμV——直接降低13dB。这比你加一整级滤波器都管用。

问题在于，大多数工程师把精力放在了原理图优化上，却忽略了布局这个最关键的因素。

二、布局阶段最容易被埋的四种"雷"雷区1：开关回路面积失控

这是最常见、也是影响最大的问题。

开关电源工作时，电流在输入电容、开关管、变压器初级之间来回切换，这个闭合回路的面积直接决定了辐射强度。回路面积越大，等效天线增益越高，EMI就越难控制。

我见过太多layout工程师为了走线方便，把输入电容放在板子左上角、MOS管放在右下角，两者之间绕了一大圈。这下好了，整个板子都在往外辐射。

正确的做法是：输入电容、开关管、变压器初级这三个点，要尽可能围成一个最小的三角形。走线用宽铜皮，能铺就不要绕。

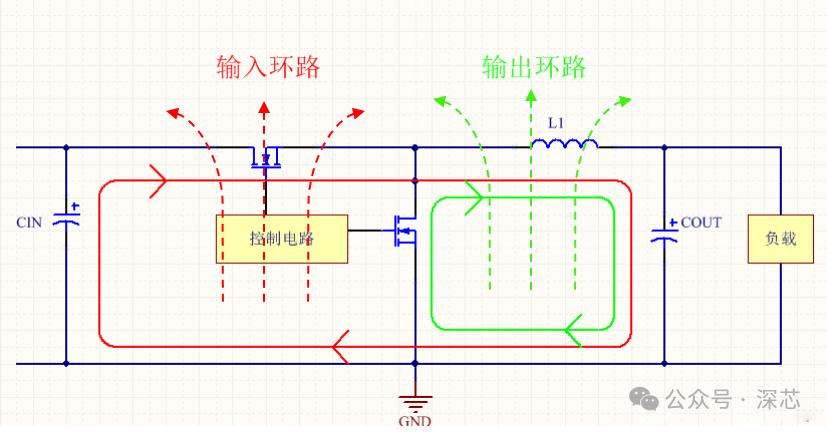

开关电源输入/输出环路示意图

雷区2：地平面被切成"碎片"

地线设计有多重要，做硬件的都知道，但真正做对的没几个。

常见的问题是把功率地和信号地混在一起走，或者在地平面上到处开槽分割。短期内看起来"规划清晰"，实际上把回流路径搞得支离破碎。

高频电流是"近视眼"，它只走阻抗最低的路径，不会按照你画的地线走。如果你把GND割得七零八落，高频回流就只能绕远路，形成更大的环路，EMI自然就上来了。

地平面分割示意图（红框处为分割点）

我的经验是：功率地要保证完整平面，信号地通过单点连接到功率地。反馈采样点、IC GND这些敏感信号，务必单独处理，不要和大电流地混在一起。

雷区3：滤波电容放得"想当然"

很多工程师知道要在电源入口加滤波电容，但往往忽略了"谁离谁近"这个问题。

输入滤波电容要贴着开关管放，而不是放在电源入口就完事了。输出滤波电容要贴着整流管放，这是基本原则。

还有个常见的错误是：滤波电容的地回路走线太长了。比如说你加了个0.1μF的高频滤波电容，结果地线绕了10mm才回到地平面，那这个电容在高频下基本等于白加——寄生电感已经把容性贡献吃掉了。

记住：电容的滤波效果取决于它和负载之间的环路面积，而不仅仅是容值大小。

雷区4：敏感信号和噪声源"肩并肩"

这是最容易忽略的问题，也是整改时最难定位的。

反馈走线、电压采样线、电流检测电阻，这些敏感信号如果靠近开关节点或功率电感，轻则纹波变大，重则系统振荡。示波器看波形可能有振铃，但查来查去找不到原因。

控制环路和功率环路要物理隔离，这句话说了无数遍，但layout的时候就是容易忘。

我的做法是把控制IC和反馈网络放在板子的另一侧，和功率回路"背靠背"。实在躲不开的，就用包地处理，两边打上地过孔，形成天然的屏蔽。

三、实战案例：30W反激电源的整改过程

说个真实案例。有款30W的适配器，150MHz辐射超标怎么也压不下去。整改方案换了好几版，滤波器参数调来调去，余量始终卡在3dB。

后来我让他把输出二极管到变压器次级引脚的走线量一下——15mm。这根走线太长了，在高频下相当于一根天线，辐射全从这里跑出去。

整改方法很简单：把二极管移到变压器引脚1mm以内。其他什么都不用改，辐射直接降了12dB。

这就是布局的威力。

四、布局阶段做好这几点，EMI想超标都难

说了这么多问题，给大家总结几条实用的预防措施：

1. 功率回路优先布局

先把输入电容、MOS管、变压器初级这几个关键器件的位置定下来，确保它们围成的三角形最小。其余器件围绕这个核心来摆放。

2. 保证完整的地平面

至少保证一层是完整的GND平面，高频回流路径越短越好。如果必须分割，不同功能的地在一点连接，不要到处乱连。

3. 滤波电容就近放置

电容靠近被滤波的器件，地回路用最短路径直连地平面。引线能短则短，走线能宽则宽。

4. 敏感信号远离噪声源

控制IC、反馈网络、采样电阻这些器件，和开关节点、功率电感保持距离。实在躲不开就加屏蔽。

补充一点：如果你的产品已经layout完成才发现EMI问题，不要急着改原理图。先用近场探头扫一遍，找到噪声热点，有时候改一根走线，比加十颗电容都管用。
