如果你经常接触电路设计，可能会发现一个现象：NMOS管的使用频率远高于PMOS。接下来，咱们来看看几种常用NMOS电路的应用场景。

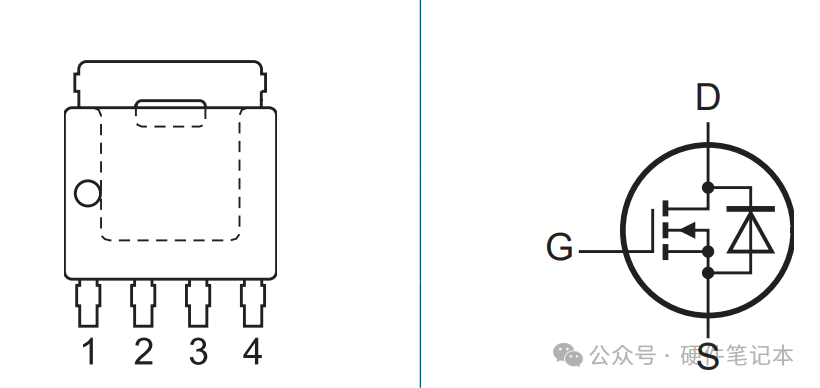

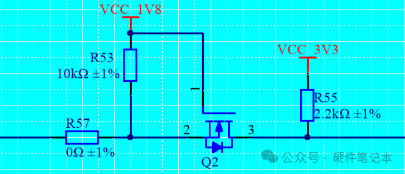

用NMOS搭建电平转换电路

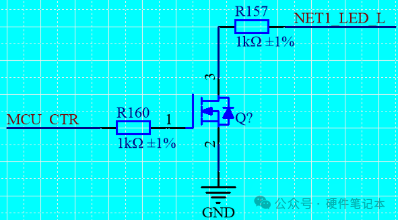

用NMOS点亮一个灯
用NMOS驱动继电器

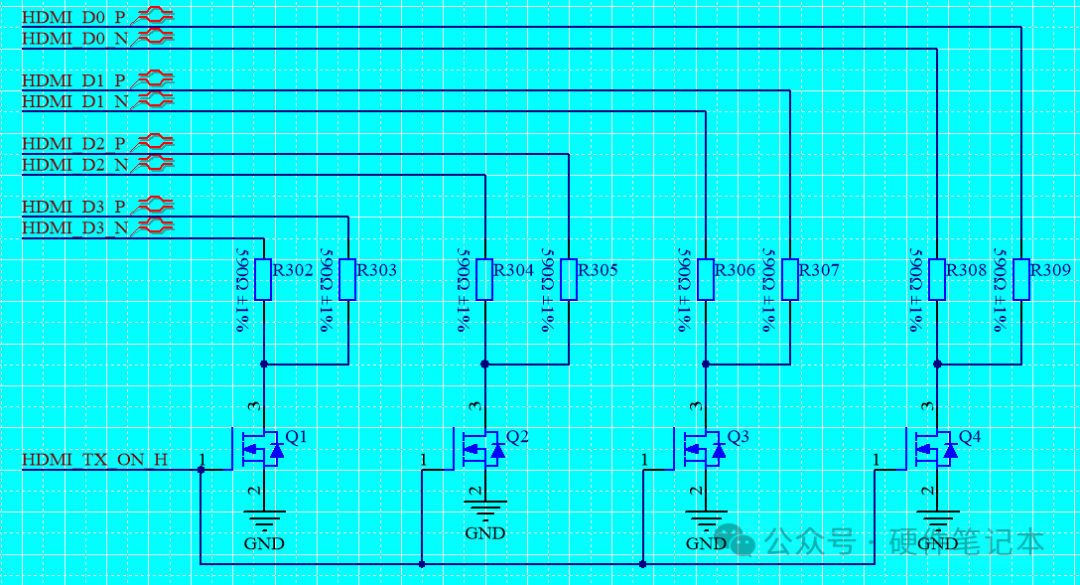

用NMOS控制HDMI差分信号的通断
不管是电源开关、电机驱动，还是各类转换器，NMOS总是首选。难道PMOS不好用吗？其实并不是，而是NMOS在性能上具有天然的优势。
所以，这篇文章目的有两个：
1、从底层物理特性出发，聊聊为什么NMOS更受欢迎；
2、给大家分享一份英飞凌《使用功率MOSFET进行设计》应用笔记，介绍使用功率 MOSFET 时的一些最常见注意事项。
01
从底层物理来进行理解NMOS为什么更受欢迎
要说清楚NMOS为什么更受欢迎，我们得先回到半导体物理的基础——载流子迁移率。简单来说，迁移率代表了载流子在电场作用下的移动速度，它直接决定了MOS管的电流驱动能力和开关速度。
咱们来百度一下：
NMOS 依靠电子作为载流子，其迁移率约为 1500 cm²/V·s；
PMOS 依靠空穴作为载流子，其迁移率仅为 500 cm²/V·s。
大家一看就知道，电子的迁移率几乎是空穴的 3 倍 。这个差距，可不是工艺优化能轻易弥补的，它是硅材料本身的物理特性决定的。
你可能会有疑问：同样是载流子，为什么电子和空穴的速度差这么多？

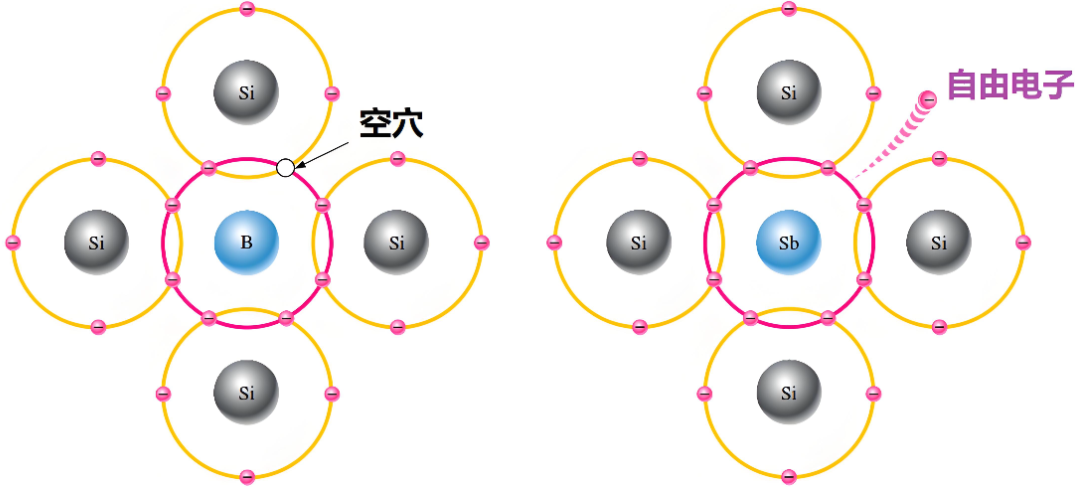

其实，电子是真实的粒子，在电场中能够比较自由地移动；
而空穴本质上是价电子移动后留下的“空位”，它的运动实际上是电子反向跳跃的等效结果。由于空穴运动受晶格束缚更强，其迁移率自然就低。
咱们说人话，就好比在人群中穿梭：电子像是灵活的个人，可以直接穿行；而空穴像是等人让出的空位，移动起来更费劲、更慢。
02
NMOS的优势
正是因为电子迁移率远高于空穴，NMOS在三个方面表现出明显优势：
1、更高的驱动能力（电流更大）
在相同的器件尺寸和栅极电压下，NMOS能提供更大的导通电流。这意味着在驱动同样负载时，NMOS可以做得更小，或者在相同尺寸下提供更强的输出。
2、更快的开关速度
高迁移率意味着载流子响应电场的速度更快，这使得NMOS的开关延迟更小，更适合高频开关应用，比如开关电源、电机驱动等。
3、更低的导通损耗
由于导通电阻RDS(on)更小，NMOS在导通状态下的功耗更低，系统效率更高。这对电池供电设备、高密度电源模块来说尤为重要。
了解了NMOS的优势后，在实际设计中我们还需要注意以下几点：
栅极驱动：NMOS通常需要高于源极的栅极电压，在高侧驱动时需要自举电路或专用驱动IC；
成本考量：虽然NMOS性能更好，但在某些低压、小电流场合，PMOS可能因电路简化而更具成本优势。
散热设计：同样尺寸的NMOS能通过更大电流，但也需要相应的散热支持。
既然NMOS这么强，PMOS是不是就没用了？当然不是。PMOS在特定场合仍然很有价值，在某些防反接、软启动电路中，PMOS结构更简洁。
不过，在大多数功率开关应用中，咱们工程师还是会优先选择NMOS。
03
MOS管使用时需要注意哪些？分享一份英飞凌官网资料，介绍使用功率 MOSFET 时的一些最常见注意事项。1、静电防护当你拿到一片全新的MOS管时，第一件事不是急着往电路板上焊，而是注意防静电，千万不用用手直接拿MOS管脚。MOS管的栅极氧化层非常薄，静电轻轻一碰就可能击穿，导致器件当场失效或寿命大减。

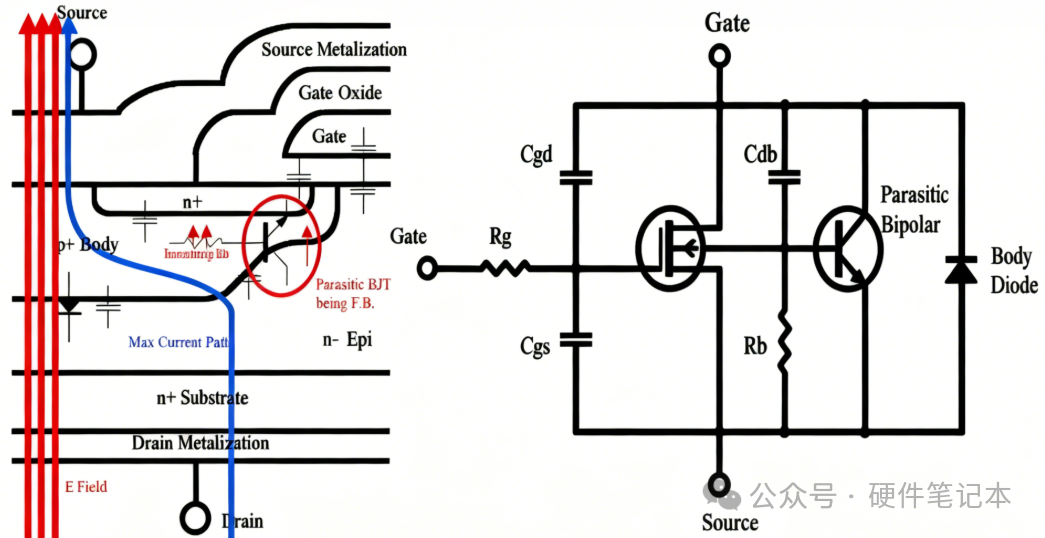

2、雪崩击穿雪崩击穿是MOS管最常见的损坏原因之一。当漏源电压超过额定值V(BR)DSS时，器件会进入雪崩状态，电流失控、温度飙升，最终导致热失效或闩锁效应。
3、额定电流
很多人一看数据手册上写着IDMAX = 75A，就真以为能长期跑75A。其实这个值是在“理想散热条件”下测的——可能用的很大的散热器或通过人工冷却将管芯温度保持在较低水平，现实中根本达不到。所以，咱们一般都会进行降额使用。
4、栅极电压瞬变
栅极是MOS管最脆弱的地方。即使漏极电压没超标，栅极也可能因为耦合到高dV/dt信号而产生电压尖峰，击穿氧化层。
这里也提到了一些防护措施，大家可以自己下来看。

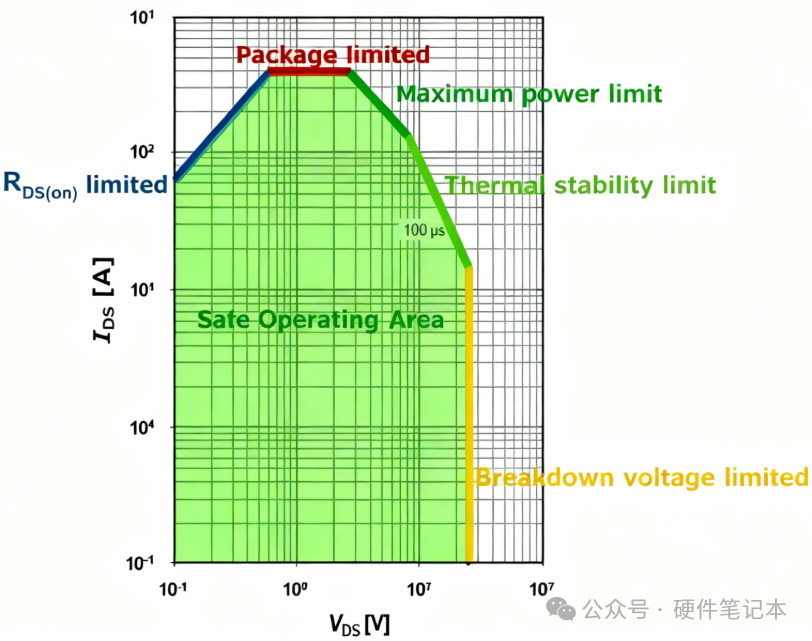

5、SOA安全工作区
SOA（Safe Operating Area）区指的是MOS管的安全工作区，它划定了电压、电流、时间和温度的安全组合。一旦越界，器件很可能瞬间报废。
6、体二极管反向恢复

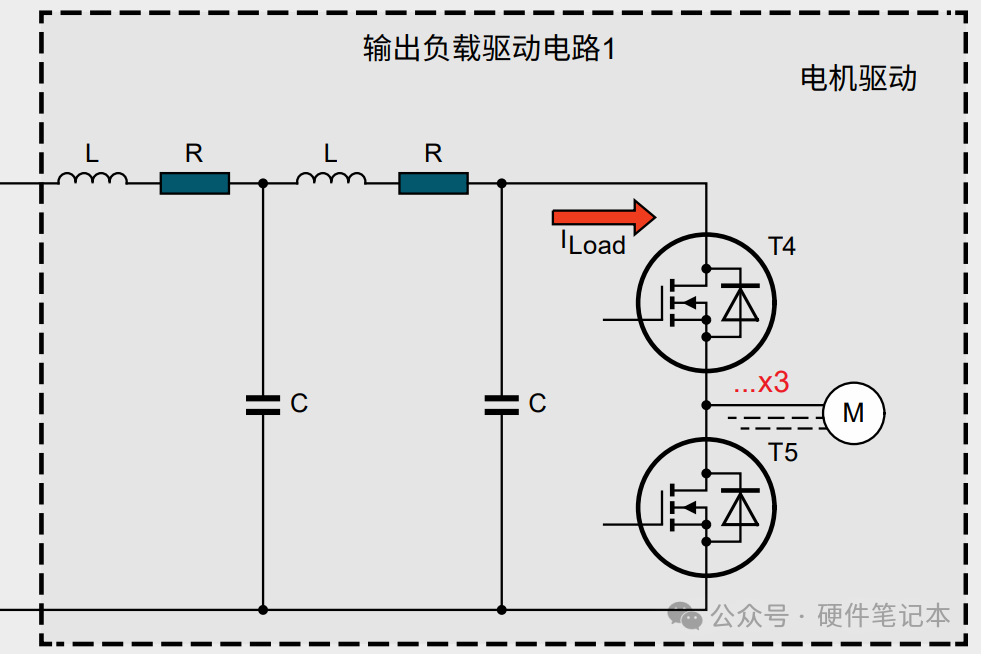

MOS管内部自带一个体二极管，在同步整流、电机驱动等场景中常会导通。但这个二极管有反向恢复过程，如果配对MOS管开关太快，可能引发巨大的反向恢复电流，损坏器件。
针对这个问题，文档中提到了一些注意事项和应对办法。

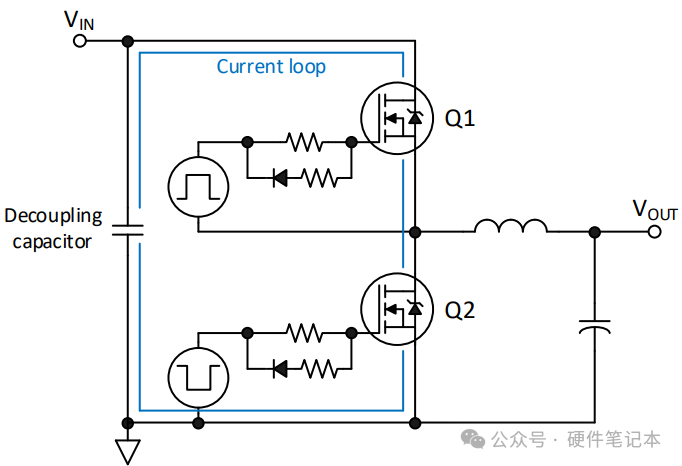

7、PCB布局
MOS管发热甚至炸机，有很大一部分原因是驱动问题：可能是驱动参数不合适，也可能是驱动PCB布局有问题。尤其是高频大电流回路，寄生电感会带来电压尖峰、EMI和效率下降。
文中提到了一些PCB布局的原则，大家可以仔细读一读。

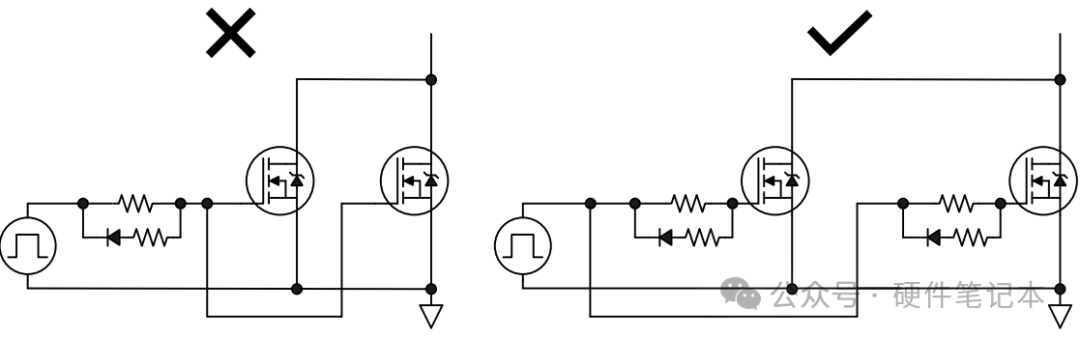

8、MOS管并联
为了扩展电流能力，常需要并联MOS管。但并联后动态电流不均可能让某个管子坏掉。如何平衡呢？这里讲的跟我之前写的一些内容差不多，这里就不赘述了。
