很多工程师在调电源噪声时，第一反应往往是：输出电容是不是少了？电感是不是饱和了？芯片是不是选小了？要不要再换一个低噪声型号？

这些当然都要看。

但在真实项目里，很多电源噪声压不下去，并不是因为电容少了几颗，也不是因为芯片参数差了一点，而是因为一个更容易被忽略的点：

高频电流走出去了，但回流路径没有安排好。

电源不是一根"供电线"在单独工作。输入电容、开关管、SW 节点、电感、输出电容、负载和地平面之间，始终存在一条完整的电流路径。

频率越高，电流越不愿意绕远路。开关边沿越快，回流路径越容易决定噪声表现。

所以，电源噪声排查不是只看"电压有没有出来"，还要看：

• 高 di/dt 回路有没有被拉大？
• SW 节点有没有把噪声耦合出去？
• 反馈线有没有从噪声区穿过去？
• 地平面是不是真的给回流电流留了路？
• 测量方式有没有把噪声放大？

很多电源问题最迷惑人的地方在于：板子能正常上电，芯片也没有明显发热，负载也能跑，但示波器上一看，纹波、尖峰、毛刺一堆。

这类问题最容易让人误判。因为从功能角度看，电源是"通"的；但从高频角度看，电流路径可能已经很乱。

开关电源每一次导通和关断，都会产生快速变化的电流。这个电流不会凭空消失，它一定要通过某条路径返回。

如果回流路径短、完整、贴近主电流路径，环路面积就小，噪声也更容易控制。

如果回流路径被拉长、被割裂、被迫绕过地缝或过孔区域，环路面积就会变大。结果就是：

• 开关尖峰变高
• 输出纹波变脏
• 模拟采样跳动
• EMI 风险上升
• 电源看起来能用，但调试阶段一直不安静

很多时候，问题不是电源没有滤干净，而是高频电流没有顺利回去。

在 Buck电源里，输入电容、开关管、芯片功率地之间，会形成一个高 di/dt 回路。这个回路是电源布局里最该优先处理的地方之一。

有些板子把输入电容放在电源入口附近，看起来很合理：电源从这里进来，电容放这里滤波。

但对开关电源来说，这只解决了一部分问题。输入电容不只是入口滤波，它还要在开关瞬间给芯片提供高频脉动电流。

如果输入电容离 VIN 和 GND 脚太远，电流就会沿着长走线和大面积地路径绕一圈。这个回路一大，寄生电感就会上来。

寄生电感一上来，开关边沿就容易出现尖峰。这个尖峰可能出现在 SW 节点，也可能通过地回流影响输出端，最后表现成"电源噪声怎么都压不住"。

设计建议：

• 输入电容优先靠近芯片 VIN 和 PGND 脚。
• 输入电容正端到 VIN 的路径要短而宽。
• 输入电容负端到功率地的路径要直接。
• 高 di/dt 回路最好能在 PCB 上圈出一个很小的闭环。

输入电容不是摆上去就有用，摆错位置，它只能算"看起来有"。

SW 节点连接开关管和电感，是电源区域里最吵的位置之一。它的电压跳变快，dv/dt 高，旁边的任何敏感走线都有可能被影响。

很多工程师习惯把铜皮铺大一点，觉得这样阻抗低、散热好。这个想法在普通电源线上没问题，但放到 SW 节点就要谨慎。

SW 铜皮铺得太大，会增加对周围走线、地平面和相邻层铜皮的耦合面积。反馈线、晶振、ADC 输入、模拟采样线如果从附近经过，就很容易把噪声带进系统。

这类噪声有时不直接表现为电源掉压，而是表现为采样漂、通信偶发错误、EMI 某个频段过不去。

设计建议：

• SW 节点连接要短，面积够用即可。
• 不要让 SW 铜皮主动靠近反馈线、模拟线和时钟线。
• 需要散热时，结合焊盘、过孔和内层铜皮处理，不要简单把外层 SW 铺成一大片。

SW 节点不是普通电源铜皮，它更像一个高速噪声源。

反馈线看起来不起眼，通常就是输出端拉回 FB 脚，再配两颗电阻。

但它决定芯片看到的输出电压。

如果反馈线从电感旁边绕过去，或者贴着 SW 节点走，芯片采到的就不是干净的输出信息，而是混了开关噪声的电压。

这时电源可能会出现轻微抖动、纹波变大、负载瞬态响应异常。更麻烦的是，原理图上看不出明显错误，DRC 也不会提醒你"反馈线太吵"。

设计建议：

• 反馈电阻尽量靠近 FB 引脚放置。
• 反馈采样点从输出电容后端或负载入口取。
• 反馈线避开 SW 节点、电感、大电流路径和高速信号。
• 反馈线尽量短，必要时用完整地参考保护它。

反馈线不是随便拉通就行，它要尽量安静。

一说电源噪声，很多人都会想到"多铺地"。

地平面当然重要，但真正关键的是：回流电流能不能沿着合理路径返回。

有些板子表面看起来地铺得很多，实际关键区域被开槽、分割、过孔切碎，或者电源区域下面没有连续参考平面。高频回流电流找不到近路，只能绕远。

回流一绕远，环路面积就变大。环路面积一变大，辐射、串扰、尖峰和地弹噪声都会更难控制。

设计建议：

• 电源区域下方尽量保持连续地平面。
• 输入电容地、芯片功率地、输出电容地之间保持低阻抗连接。
• 不要为了布线方便随意切割关键回流路径。
• 功率地、模拟地、数字地可以分区理解，但不要做成互相孤立的地岛。

地不是铺得越碎越安全，回流路径连续才重要。

电源噪声排查里，还有一个经常被忽略的问题：测量方式本身会引入噪声。

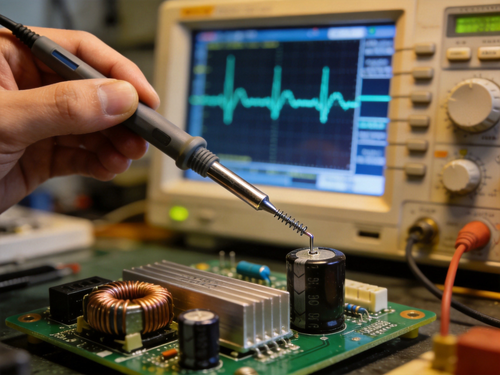

普通示波器探头那根长地线，本身就是一个环路。把它放在开关电源旁边，很容易感应到高频干扰。

你以为测到的是输出噪声，实际上里面可能混了探头地线捡到的毛刺。

设计建议：

• 测纹波时尽量用短地弹簧。
• 也可以用同轴方式贴近输出电容两端测量。
• 先开 20MHz 带宽限制观察低频纹波，再根据需要放开带宽看尖峰。
• 同一个点，用长地线和短地弹簧各测一次，差异往往很明显。

测法没做对，后面的整改方向很容易跑偏。

项目评审或者调试复盘时，可以重点检查下面几个问题：

• 输入电容是否靠近芯片 VIN 和 PGND？
• 高 di/dt 回路面积是否足够小？
• SW 节点铜皮是否过大？
• SW 节点附近是否有反馈线、晶振、ADC 或模拟采样线？
• 反馈电阻是否靠近 FB 脚？
• 反馈采样点是否从输出电容后端或负载入口取？
• 电源区域下方是否有连续参考地？
• 关键回流路径有没有被开槽、分割或过孔打断？
• 输出电容和负载去耦是否真的靠近电流需要的位置？
• 纹波测量有没有使用短地弹簧或同轴方式复测？

如果这些点没有检查，只靠"多加几颗电容"处理，很多噪声问题只是被暂时掩盖，并没有真正解决。

电源噪声不是"芯片选对就万事大吉"，也不是"电容堆够就一定安静"。

真正稳定的电源设计，看的不是某一个器件，而是一条完整的电流路径。

电流从哪里来，经过哪里，最后从哪里回；
开关瞬间的高频电流有没有形成小回路；
反馈线看到的是干净输出，还是混了噪声的假信号；
地平面有没有给回流电流留出连续路径。

把这些问题想清楚，很多纹波、尖峰、EMI 和模拟采样抖动，其实在 PCB 布局阶段就已经能提前规避。
