电源时序 · 主动放电 · 再次上电

关机后电压迟迟不掉，下次上电为何更容易异常？

快速放电是在给下一次上电建立可重复的初始条件

关闭稳压器只代表不再主动供电，输出电容和负载节点仍可能保留电压。若此时立即再次上电，多路电源的先后关系、复位门限和内部状态都可能落入器件未定义的区间。快速放电的核心，是控制下降斜率与归零时间。

系统第一次上电正常，快速关机再开却偶发花屏、外设识别失败，放久一点再启动又恢复。很多人先查软件，最后才发现关机后的电源轨一直拖着一段残余电压。

电源时序不只有上升沿。下降沿是否干净、下一次启动前是否真正回到无效区，同样决定系统能否从确定状态开始。

EN关掉以后，输出电容还在

LDO 或 DC-DC 被关闭后，内部功率通路停止供能，但输出端的电容会通过负载、反馈网络和漏电慢慢放电。负载越轻、电容越大，下降可能越慢。

图 1  EN关闭后输出端仍由负载电容维持电压

所以“芯片已经关闭”和“负载电源脚已经归零”是两个事件。调试时应在负载电源脚测量，而不是只看EN逻辑或稳压器输入。

放电速度还受负载状态影响。系统工作时的负载可能很重，关机后软件把外设置于高阻，反而让同一条电源轨的下降变慢。因此下电测量必须覆盖真实关机顺序。

测量时注意示波器探头的输入阻抗通常远高于真实负载，它不会显著加快放电。若用万用表轮询，也可能错过门限附近的短暂停留，下降曲线应以示波器连续记录为准。

主动放电把下降沿变成受控路径

图 2  稳压器内部主动放电通路

带主动放电功能的稳压器，会在关闭时接通从输出到地的受控放电通路。外置方案也可以用MOS与限流元件实现。无论内置还是外置，都必须核对放电电流、器件功耗和输出电容能量。

主动放电不是把输出硬短到地。开关何时导通、允许流过多大电流、是否与其他电源存在反向灌电，都是电路的一部分。

外置MOS方案还要避免在正常供电时误导通。控制信号若来自另一电源域，应检查上电、下电和掉电瞬间的栅源电压，防止放电开关与稳压器同时导通。

残压会怎样破坏下一次启动

· 复位条件不完整：电压没有降过复位或掉电检测阈值，内部状态可能没有重新初始化。

· 多电源顺序改变：某一路下降很慢，下一次上升时原定的先后关系被残压打乱。

· 接口发生反灌：主电源已关而IO仍有电平，电流可能经保护结构给内部节点供电。

· 电源监控误判：节点停留在门限附近，监控器输出可能抖动或延迟释放。

图 3  快放电与慢放电的下降波形差异

多路电源系统里，残余电压也可能经信号线流向已经关闭的器件。此时输出轨看似有一条长尾，根因却是另一条仍工作的电源通过IO保护结构持续补电。

对电池产品还要核对待机功耗。持续接入的泄放电阻简单可靠，却会一直耗电；受控放电只在关断窗口工作，但需要额外开关和控制逻辑。方案选择应同时看时序、能耗和失效模式。

测下降时间，要定义终点

只说“十秒后再上电”不是完整规格。应从负载资料中找掉电阈值、复位阈值或允许的下电顺序，再定义从关断到电压进入无效区需要多久。

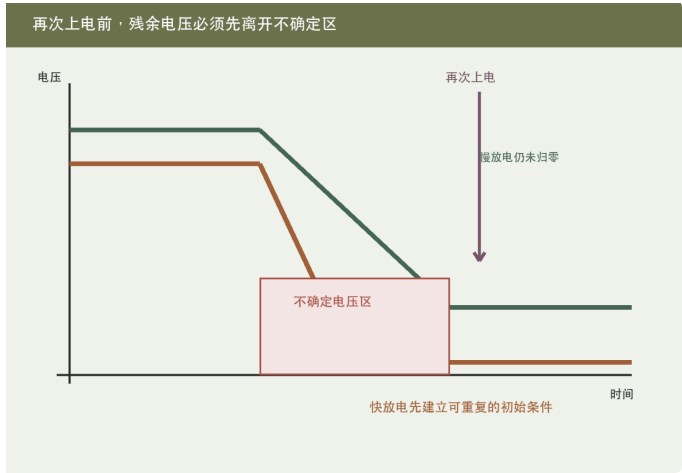

图 4  再次上电与残余电压窗口的关系

1. 同时测EN、稳压器输出和关键负载电源脚，确认命令与真实电压的时间差。

2. 在轻载、重载和待机三种状态下测下降曲线，轻载往往最慢。

3. 检查其他电源或IO是否反向维持该节点，避免把反灌误判成电容放电慢。

4. 确认再次上电前，各电源已进入器件定义的无效区，并复测快速开关机。

工程判断：快速放电不是为了让指示灯更快熄灭，而是把电源下降过程变成可验证的时序，确保下一次上电从可重复的初始状态开始。

若负载资料没有直接给出掉电阈值，可以结合复位监控、上电复位条件和接口绝对最大额定值建立测试边界，并把仍不确定的条件标入验证计划。

电源设计常把注意力放在启动速度，却把关机后的节点交给电容和漏电自行决定。只要产品允许快速重启，下电斜率、归零门限和最短重启间隔就应成为规格。

如果系统“等一会儿就正常”，别急着接受这个经验动作。先把那几秒里每条电源轨的真实变化测出来。
