电阻阻值没选错，为何上板后还是会爆裂？

阻值决定功能，功率与降额决定它能不能长期活着

串联电阻的欧姆值满足滤波、阻尼或限流要求，并不代表封装选型已经完成。实际电流通过电阻会产生I²R损耗，启动脉冲、持续满载、环境温度和散热铜箔又会改变温升。电阻审核必须同时覆盖电气功能与热应力。

一颗串在芯片核心电源里的电阻，阻值与仿真都没有问题，板子也能顺利启动。但连续高负载运行后，电阻表面变色，甚至开裂。换新后短测仍然正常，于是故障被误判成来料偶发。

这类潜在缺陷往往不是阻值错了，而是设计只完成了“电路需要多少欧姆”，没有完成“这个封装能消耗多少功率”。

先从真实电流回到电阻功耗

图 1  芯片核心电源中的串联电阻与滤波网络

电阻串在电源路径中时，负载电流就是它的工作电流。对近似直流工况，可先用P=I²R估算。电流翻倍，电阻发热不是翻倍，而是增加到四倍。

若电流包含明显纹波、突发或占空变化，应使用相应的均方根电流或分段能量计算，不能拿一只万用表的平均读数代替最坏工况。

图 2  电流、阻值与电阻发热的平方关系

电源路径中的串联电阻还会产生直流压降。增大阻值虽然可能改善阻尼，却同时降低负载端电压并增加发热，所以滤波效果、压降和功耗必须放在同一张表里权衡。

额定功率不是一条永久不变的横线

数据手册给出的额定功率通常绑定环境温度、安装条件和允许温升。板内温度升高、器件靠近热源、焊盘铜面积不足，实际可用余量都会下降。

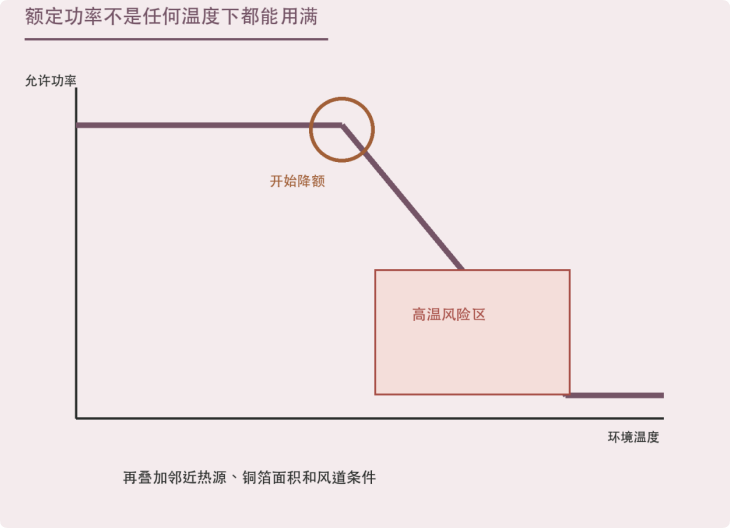

图 3  环境温度升高后的功率降额边界

小封装即使标称功率看似接近计算值，也不宜长期贴着额定上限工作。设计余量需要结合产品环境和厂商降额曲线确定，不能套用一个固定比例替代资料核对。

封装额定值也不是跨厂商通用常数。相同尺寸、不同电阻材料和端电极结构，脉冲能力与最高工作电压可能明显不同，换料时必须重新看目标料号资料。

贴片电阻的热量主要经端电极和焊盘进入PCB。相同器件放在大铜面与细走线之间，温升可能不同，因此样板上的散热环境必须与量产布局一致。

连续功率通过，脉冲也可能超标

上电给大电容充电、故障短路、继电器动作或周期性突发，都可能让电阻承受远高于稳态的瞬时功率。脉冲很短时，平均功率可能不大，但局部膜层仍会受到能量冲击。

· 连续额定：检查长时间满载下的功耗、板温和降额。

· 脉冲能力：按脉宽、重复率和峰值功率对照脉冲负载曲线。

· 耐压边界：高阻值或高压应用还要核对最大工作电压，不能只算瓦数。

图 4  稳态、启动与故障三类工况的核对顺序

并联两颗电阻分担功耗时，还要考虑阻值容差、布局散热和电流分配。串联分担耐压时，也应检查中点寄生与每颗器件实际电压。

提高额定功率可以缓解热应力，但若根因是电流异常、滤波参数不合理或启动浪涌过大，单纯换大封装只是把失效时间向后推。

更好的整改顺序是先确认电路是否真的需要这颗电阻承担当前功能，再优化阻值、拓扑和工作电流，最后选择有足够连续、脉冲、耐压和热余量的封装。

1. 测电阻两端压降，并在最坏负载下换算真实电流与功耗。

2. 测电阻本体和附近板温，确认热稳态而不是只看开机几分钟。

3. 捕捉启动与故障脉冲，记录峰值、脉宽和重复间隔。

4. 对照目标料号的额定功率、降额、脉冲曲线和最大工作电压。

5. 若余量不足，再比较增大封装、并串联分担、降低阻值或改变滤波拓扑。

工程判断：电阻阻值正确，只证明电路功能方向可能正确。连续功耗、脉冲能量、温度降额和耐压都通过，器件选型才真正闭环。

实验室验证可把电阻两端压降与热像或点温结果同步记录。若电流已经稳定而温度仍持续上升，测试时间还没有覆盖热稳态。

电阻功率不足的危险，在于它常能通过上电和短时功能测试，却在高负载、热箱或长期运行中慢慢暴露。越接近额定边界，批次和环境差异越可能决定谁先失效。

审电阻时，把原理图上的欧姆值旁边再写一行最坏功耗。这个动作很小，却能提前抓住许多量产隐患。
