电感额定电流够，为何一加负载就掉压？

额定电流不是一个单一数字；重载掉压时，要先分清温升电流、饱和电流和电源真正流过的峰值电流

输出需要3A，电感标着4A，为什么负载刚加上去电压就掉？很多人把“额定电流”直接与输出平均电流比较，却忽略了电感电流本身带有纹波，启动和负载阶跃还会把峰值进一步抬高。

电感规格里常同时出现Irms或温升电流、Isat或饱和电流。前者受铜损和允许温升限制，后者反映电感量下降到某个比例时的电流。两者都重要，但回答的问题不同。

重载瞬间真正触发掉压的，往往是峰值电流进入饱和区后斜率变陡，随后碰到控制器限流。

先把平均电流换成峰值电流

降压电源连续导通时，电感电流通常围绕输出电流上下摆动。峰值约等于平均值再加半个纹波，谷值则减去半个纹波。

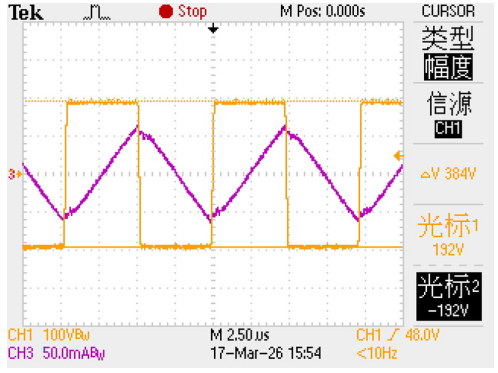

图1  电流探头应覆盖被测电感的完整工作电流

输入电压、输出电压、电感量、开关频率和导通时间共同决定纹波。即使输出平均电流没有超过标称值，峰值也可能先越过Isat。

启动、短路恢复和负载阶跃还会改变控制占空比。只按稳态满载计算，可能漏掉最危险的几个开关周期。

纹波电流的方向也能提供线索。理想连续导通时，上升段和下降段由两种电压差决定，斜率应在相邻周期中重复。若只有上升段在峰值附近突然变陡，磁芯非线性比控制环路慢漂更值得优先怀疑。

轻载时进入断续导通并不等于饱和。断续模式的电流会回到零，而饱和关注的是峰值附近斜率突然增大。两种波形特征不同，别只看到三角波变化就下结论。

电感遵循di/dt=V/L。磁芯进入饱和区后，有效电感量下降，在相同电压下，电流上升速度变快。

示波器上常见的迹象不是电流凭空跳高，而是三角波某一段开始弯折或斜率增大。峰值继续抬升，控制器达到限流阈值，输出占空比被压住，负载端就表现为掉压。

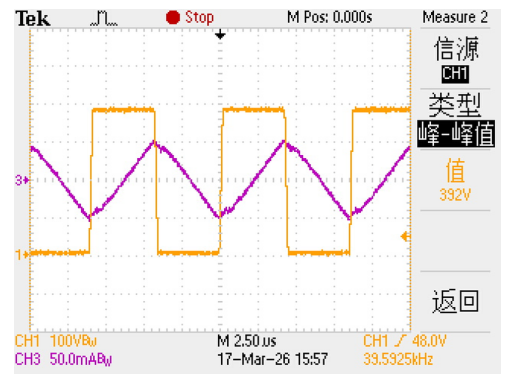

图2  探头与被测电感的接线方式会影响高频测量可信度

如果只用分流电阻测量，开关节点噪声和布局可能污染结果。资料建议使用合适的电流探头，并把测量回路放在电压相对稳定的一侧。

测量前要给电流探头退磁和调零，并避免把探头夹在强开关电场附近。探头位置改变后波形差异很大，可能是耦合而不是电感电流真的变化。必要时交换探头方向和位置做对照。

控制器限流通常检测开关管或电感电流，检测延迟和前沿消隐会让实际峰值高于标称门限。判断安全余量时，应看控制器手册的完整限流机制。

Irms更多反映绕组发热。DCR越大，I²R损耗越高；环境温度和板级散热又决定温升能否接受。

图3  线性三角电流说明电感量在该工作区仍较稳定

Isat则与磁芯有关。有的器件温升电流很高，但电感量会在更低电流处明显下降；也有器件饱和电流不错，却因DCR较大先过热。

选型表里只写一个“额定电流”时，应回到数据手册定义，确认它按温升还是按电感量下降得到。两个指标不能互相替代。

数据手册的Isat定义可能是电感量下降10%、20%或30%，不同厂家不可直接横向比较。设计允许的电感下降比例还取决于控制拓扑和纹波预算，不能把同样的Isat数字当成同样的安全余量。

温升测试要等到热稳态。刚加负载几秒的掉压更像峰值或限流，运行数分钟后才出现的下降则可能叠加绕组升温、DCR增加和磁芯温漂。

记录稳态满载、冷启动和负载阶跃三组电流波形，同时保存输出电压和开关节点。若斜率先异常再掉压，优先怀疑电感饱和；若波形线性却整体升温，转向DCR和散热。

还要把公差和温度放进去。电感量容差会改变纹波，磁芯的饱和特性也随温度变化，控制器限流点本身同样有误差。

图4  同步观察开关波形和电流斜率，才能定位峰值来源

验证时不要追求一张漂亮波形。把探头零点、带宽、量程和接线位置记录下来，前后波形才有可比性。

电感更换时要同步检查DCR、磁芯损耗、封装热阻和屏蔽结构。只追求更高饱和电流，可能换来更高铜损或更强漏磁；功率环路和EMI也会随器件结构改变。

换电感做A/B对照时，只改一颗器件并保持输入、负载和散热一致。若同时改变开关频率或补偿网络，就很难判断改善来自饱和余量还是控制环路。

结论

电感标称电流大于输出电流，只能算完成了最粗的一步。重载掉压要看峰值、Isat、Irms、DCR和限流点如何在同一工况下相遇。

先测电感电流斜率，再决定换更大电感、降低纹波还是调整限流。盲目加大电感值或封装，未必能命中真正原因。

一个有用的对照是把输入电压降低或开关频率提高，使电流纹波减小，再观察掉压点是否后移。它不能替代最终设计，却能帮助判断问题是否受电感峰值电流主导。

排查记录中把电感型号、批次、环境温度、输入电压、开关频率和负载阶跃幅度写全。只有工况可复现，下一次更换器件或修改控制参数时，才能判断安全余量是真的增加了，还是测量条件变了。
