PCB布局没思路，先摆好这四类位置

原理图画完，元件也导进PCB了，面对一团飞线，你是不是不知道先移动哪一个？有人先把大芯片放中间，有人沿着板边排一圈，还有人哪里有空就往哪里塞。真正有用的起点，是先分清哪些位置不能动、哪些元件必须挨着、哪些地方必须留出来。布局不是把元件摆整齐，而是提前安排电路怎样连接、板子怎样装配、调试时怎样接近它。对第一块低压小板，可以先按下面四类位置做一轮布局，再开始大面积布线。

第一类：先锁定“不能随便挪”的位置

先看板框和结构要求，再看器件大小。安装孔、与外壳对齐的按键、显示窗口、外部连接器，通常比主控芯片更早决定位置。接口插头还要有插拔空间，不能只看PCB上焊盘放得下。尺寸未确认时，先标成待确认，不要把猜测当成固定条件。

这一步可以在板框旁写三句话：板子装在哪里，用户从哪边操作，线缆从哪边进出。即使只是练习板，也应人为设定这些边界。否则，布局看起来很紧凑，后面却可能为了一个插头的方向重新搬动半块板。手边有实际连接器时，可以对照封装尺寸和插拔方向；只有网店照片时，不能凭视觉比例估算。尺寸信息要回到器件机械图和结构资料确认。

图2是教程中刚导入的器件。元件都在，并不代表布局已经开始；真正的第一步，是把机械位置和功能要求带进来。练习板的外形可以迭代，产品已有外壳时则不能跟着元件随意改板框。

第二类：让功能块顺着连接关系排队

把原理图分成几个能说出用途的部分，例如电源输入、主控、传感器接口、显示或指示灯。先问“谁把信号交给谁”，再决定它们相互靠近的关系。这样摆出的不是几个孤立芯片，而是一条条有起点和终点的连接路径。

主控不一定要放在几何中心。若多数接口集中在一侧，把主控稍微靠近这一侧，可能更便于布线；若有敏感模拟输入，还要考虑它与噪声较强的电路保持合适关系。这里的“合适”要看实际电路，不是统一规定隔开多少毫米。

飞线交叉可以提示摆放是否别扭，但不能单独决定好坏。先识别关键连接，再试着旋转或移动整个功能块。不要为了让所有飞线都最短，破坏已经确认的接口位置或局部器件要求。

第三类：小器件也有自己的“固定搭档”

去耦电容、时钟相关器件、反馈电阻等，往往不是最后用来填缝的小零件。去耦电容用于给芯片附近的快速用电变化提供就近支持；如果它离供电引脚很远，连接路径就可能削弱效果。先查芯片手册推荐布局，再决定摆放。

图4的布局把主控、连接器、LED和电阻按功能关系安排。读图时重点看“哪个元件服务哪个器件”，不必照抄它的绝对坐标。示例采用较简单的通孔器件，也不能直接当成高速或高密度产品的标准布局。

一个实用动作是：在原理图上圈出这些局部小组合，布局时尽量作为一组一起移动。主芯片位置变化后，回头再检查它们，而不是只把主芯片挪走，留下外围器件原地不动。

第四类：给布线、焊接和调试留下入口

元件摆满后才发现线走不出去，通常要回头重新布局。开始布线前，沿几条关键连接看一遍：有没有被器件围死的通道，接口附近能否顺利引出，电源与地的连接是否有合理空间。空白并不必然是浪费，它可能是后续完成设计的条件。

也要模拟实际使用：下载线能不能接上，常用测点能不能碰到，极性标识是否清楚。需要手工焊接或返修的部位，要结合器件封装与装配方式预留操作空间；量产要求则与贴装、测试和结构人员确认，不能靠一条通用间距包办。

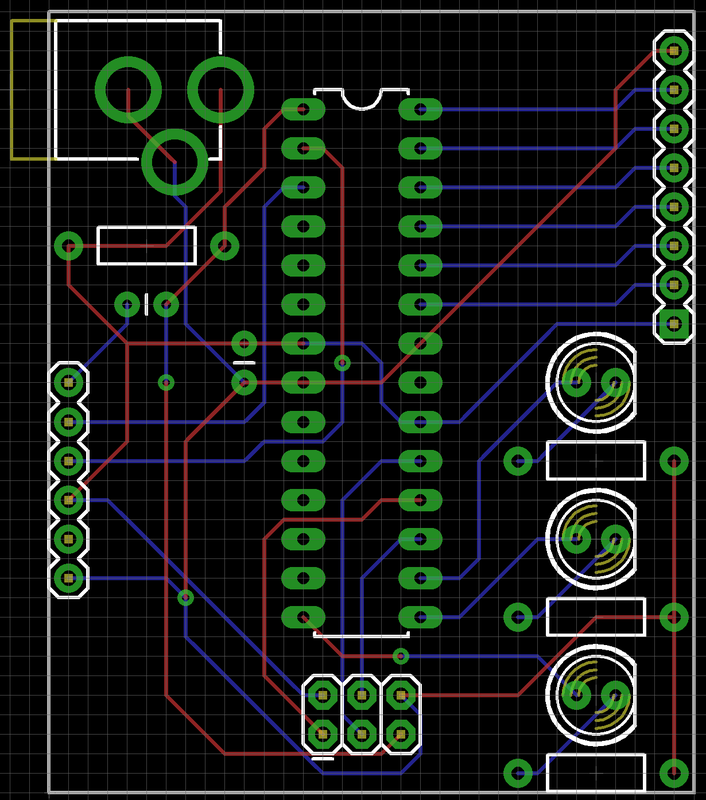

图5展示的是完成走线后的同一教程设计。它提醒我们：布局的价值，最终要在连接能否顺利完成上检验。基础规则检查仍然要做，但本轮先解决的不是所有工艺问题，而是让摆放顺序有依据、返工有方向。

布局先排约束，再追求紧凑。下一次打开PCB，不妨先用四种标记区分固定位置、功能块、局部搭档和预留区域，把最不确定的尺寸先问清楚，再进入布线。这套顺序是入门检查方法，不代替具体芯片和产品的设计要求。你手上那块板，最先决定布局的是外部接口、结构安装，还是某条关键连接？
